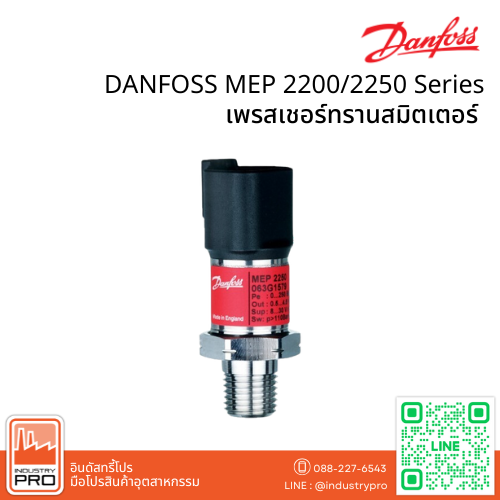

DANFOSS MEP 2200/2250 Series เพรสเชอร์ทรานสมิตเตอร์
ออกแบบมาสำหรับการใช้งานที่สมบุกสมบัน มาพร้อม Integrated Pulse-Snubber ในตัว ช่วยป้องกันคาวิเทชัน (Cavitation) และแรงกระแทกของของเหลว (Liquid Hammer) ได้อย่างมีประสิทธิภาพ โดดเด่นด้วยความแข็งแรงทนทาน ทนต่อแรงสั่นสะเทือนได้ดีเยี่ยม พร้อมระบบป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูงสุดถึง 100 V/m เหมาะสำหรับระบบของเหลวที่มีการเปลี่ยนแปลงความเร็วของการไหล เช่น การปิดวาล์วอย่างรวดเร็ว หรือการเริ่มและหยุดปั๊ม
คุณสมบัติเด่น
- ออกแบบสำหรับการใช้งาน OEM ที่สมบุกสมบัน
- เสถียรภาพระยะยาวสูง ปราศจากการลอยของค่า (Zero Drift)
- โครงสร้างเชื่อมปิดสนิท ป้องกันการรั่วไหล
- รุ่นสวิตช์สามารถปรับค่า Hysteresis และ Time Constant ได้ตามต้องการ
- รองรับการเชื่อมต่อแรงดันและไฟฟ้าหลากหลายรูปแบบ
- ป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMC) สูงสุดถึง 100 V/m
- ส่วนสัมผัสของเหลวทำจากสแตนเลส ทนต่อการกัดกร่อน
- รองรับอุณหภูมิของตัวกลางและสภาพแวดล้อมได้สูงสุด 125°C
- รุ่นเอาต์พุตคู่ รองรับทั้งฟังก์ชันสวิตช์และสัญญาณเอาต์พุตแบบอนาล็อก (0 – 5 V, 1 – 5 V, 1 – 6 V, 0 – 10 V หรือ 10 – 90% Ratiometric)
- มีระบบป้องกันความร้อนเกิน
ระบบตัวกันกระแทกแบบพัลส์ (Pulse-Snubber)
ตัวกันกระแทกแบบพัลส์ช่วยปกป้องเซ็นเซอร์จาก คาวิเทชัน, แรงกระแทกของของเหลว และแรงดันพุ่งสูง ซึ่งมักเกิดขึ้นในระบบของเหลวที่มีการเปลี่ยนแปลงความเร็วของการไหล เช่น การปิดวาล์วอย่างรวดเร็ว หรือการเริ่มและหยุดการทำงานของปั๊ม ปัญหาเหล่านี้สามารถเกิดขึ้นได้ทั้งที่ทางเข้าและทางออกของระบบ แม้ว่าแรงดันใช้งานจะต่ำก็ตาม
ค่าความหนืดของของเหลวมีผลต่อเวลาตอบสนองเพียงเล็กน้อย โดยแม้ค่าความหนืดจะสูงถึง 100 cSt เวลาตอบสนองยังคงไม่เกิน 4 มิลลิวินาที
Performance (EN 60770)
| Type | MEP 2200 and MEP 2250 |
| Dual output (Switch and Analogue – output) | |
| Switch Hysteresis | ~ 1% FS(1) |
| Switch Time delay | 1 ms |
| Accuracy (incl. non-linearity, hysteresis and repeatability) |
2% FS |
| Thermal accuracy | < ± 0.15% FS / 10K |
(1)For detailed information please contact Danfoss.
Overload and burst pressure – without pulse-snubber
| Features | Values | |||||||||||||
| Nominal pressure[bar] | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 500 | 600 | 1000(2) | 1600(2) | 2200(2) |
| Overload pressure | 30 | 48 | 80 | 80 | 140 | 200 | 320 | 500 | 800 | 1400 | 1400 | 2000 | 2500 | 3000 |
| Burst pressure | 400 | 640 | 800 | 800 | 1400 | 2000 | 1600 | 2500 | 4000 | >4000 | >4000 | >4000 | >4000 | >4000 |
Only available wih M12 × 11.5 P high pressure port, type FC06. Please contact Danfoss.
Overload and burst pressure – with integrated pulse-snubber
| Features | Values | ||||||||||
| Nominal pressure [bar] | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 500 | 600 |
| Overload pressure | 30 | 48 | 120 | 120 | 210 | 300 | 480 | 750 | 1200 | 2100 | 2100 |
| Burst pressure | 400 | 640 | 800 | 800 | 1400 | 2000 | 1600 | 2500 | 4000 | >4000 | >4000 |
Electrical specifications
| Type | MEP 2200 and MEP 2250 |
| Dual output (Switch and Analogue – output) | |
| Max. load(3) | 500 mA |
| Electrical connector types | See Electrical connections |
| Max. inrush load | 1.6 A |
| Supply voltage | 8 – 32 V |
| Over/reverse voltage | ± 36 V |
For inductive load limits, please contact Danfoss.
Secondary output reference
| Nom. output signal (Short-circuit protected) | NPN and PNP | NPN | |
| 0 – 5, 1 – 5, 1 – 6 V | 0 – 10 V | 10 – 90% ratiometric | |
| Supply voltage [UB], polarity protected | 8 – 32 V | 12 – 32 V | – |
| Supply – current consumption | 4.5 mA | 4.5 mA | 4.5 mA |
| Output inpedance | ≤ 90 Ω | ≤ 90 Ω | ≤ 90 Ω |
| Load [RL] (connected to 0 V) | RL ≥ 10 kΩ | RL ≥ 10 kΩ | RL ≥ 5 kΩ |
| Load [RL] (connected to + V) | Not possible | Not possible | RL ≥ 5 kΩ |
Technical data
| Features | Values | |
| Media temperature range | – 40 – 125 °C | |
| Ambient temperature range | – 40 – 125 °C | |
| Compensated temperature range | – 40 – 125 °C | |
| Transport temperature range | -55 – 150 °C | |
| EMC – Emission | EN 61326-2-3: 2013 | |
| EMC Directive | 2014/30/EU | |
| EMC – Immunity RF field | 100 V/m, 26 Mhz – 1 GHz | EN 61326-2-3 Cable < 30 m |
| 3 V/m, 1.4 GHz – 2.7 GHz | ||
| Electrical performance comply with | ISO 7637 pulse 1 – 4 V (MEP 26XX) | |
| ISO 7637-2 / ISO 16750 (MEP 22XX) (pulse 5b <45 V) | ||
| Vibration stability | 20 g, 10 – 2000 Hz, sinus | EN 60068-2-6 |
| Shock resistance | 100 g | EN 60068-2-27 |
Mechanical conditions
| Materials | |
| Wetted parts | 17 – 4 PH |
| Enclosure | AISI 304 or plastic |
| Pressure connection | 17 – 4 PH |
| Electrical connection | See Electrical connections |
