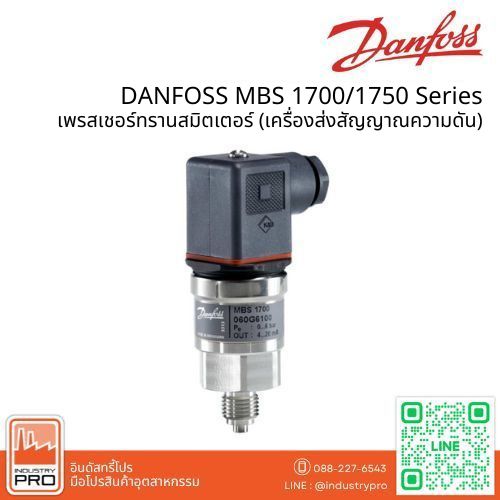

DANFOSS MBS 1700/1750 Series เพรสเชอร์ทรานสมิตเตอร์ (เครื่องส่งสัญญาณความดัน)
คุณสมบัติ
- ทนต่อการเกิดโพรงอากาศ การกระแทกของของเหลว และแรงดันสูงสุด (MBS 1750)
- โครงสร้างและชิ้นส่วนที่สัมผัสกับของเหลวทำจากสแตนเลส (AISI 316L)
- รองรับแรงดัน 0 – 25 bar
- รองรับสัญญาณเอาท์พุต 4 – 20 mA
- ข้อต่อ G 1/4A และ G 1/2A EN837
- ชดเชยอุณหภูมิและปรับเทียบด้วยเลเซอร์
Performance (EN 60770)
|
Features |
Description |
|
|
Accuracy (incl. non-linearity, hysteresis and repeatability) |
≤ ± 0.5% FS (typ.) |
|
|
≤ ± 1.0% FS (max.) |
||
|
Non-linearity BFSL (conformity) |
≤ ± 0.2% FS |
|
|
Hysteresis and repeatability |
≤ ± 0.1% FS |
|
|
Thermal zero point shift |
≤ ± 0.1% FS/10K (typ.) |
|
|
≤ ± 0.2% FS/10K (max.) |
||
|
Thermal sensitivity (span) shift |
≤ ± 0.1% FS/10K (typ.) |
|
|
≤ ± 0.2% FS/10K (max.) |
||
|
Response time |
Air and gases (MBS 1700) |
< 4 ms |
|
Air and gases (MBS 1750) |
< 35 ms |
|
|
Overload pressure (static) |
6 × FS (max. 1500 bar) |
|
|
Burst pressure |
6 × FS (max. 2000 bar) |
|
|
Power-up time |
< 50 ms |
|
|
Durability, P: 10 – 90% FS |
> 10 × 106 cycles |
|
Electrical specifications
|
Features |
Description |
|
Nom. output signal (short-circuit protected) |
4 – 20 mA |
|
Supply voltage [UB], polarity protected |
9 – 32 V d.c. |
|
Supply – current consumption |
– |
|
Supply voltage dependency |
≤ ± 0.1% FS/10 V |
|
Current limitation |
22.4 mA (typ.) |
|
Output impedance |
– |
|
Load [RL] (load connected to 0 V) |
RL ≤ (UB – 9 V)/0.02 A [Ω] |
Dimension
A G 1⁄4 A (EN 837)(MBS 1700)
B G 1⁄2 A (EN 837)(MBS 1700)
C G 1⁄4 (DIN 3852-E) Gasket DIN 3869-14-NBR(MBS 1750)
Ordering (MBS 1700)
|
Measuring range Pe (1) [bar] |
Output signal |
Pressure connection |
Code No. |
|
0 – 6 |
4 – 20 mA |
G ¼ A EN 837 |
060G6100 |
|
0 – 10 |
060G6101 |
||
|
0 – 16 |
060G6102 |
||
|
0 – 25 |
060G6103 |
||
|
0 – 6 |
G ½ A EN 837 |
060G6104 |
|
|
0 – 10 |
060G6105 |
||
|
0 – 16 |
060G6106 |
||
|
0 – 25 |
060G6107 |
(1) Relative / gauge
Ordering (MBS 1750)
|
Measuring range Pe (1) [bar] |
Output signal |
Pressure connection |
Code No. |
|
0 – 60 |
4 – 20 mA |
DIN 3852-E G ¼ Gasket DIN 3869-14 |
060G6108 |
|
0 – 100 |
060G6112 |
||
|
0 – 160 |
060G6109 |
||
|
0 – 250 |
060G6110 |
||
|
0 – 400 |
060G6111 |
(1) Sealed gauge
