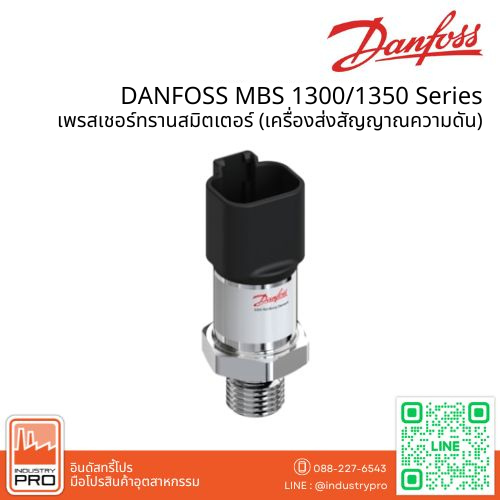

DANFOSS MBS 1300/1350 Series เพรสเชอร์ทรานสมิตเตอร์ (เครื่องส่งสัญญาณความดัน)
คุณสมบัติ
- ออกแบบเพื่อใช้ในงาน OEM สภาวะที่หนักหน่วงหรือท้าทาย
- รองรับอุณหภูมิปานกลางและสภาพแวดล้อมที่อุณหภูมิสูงสุด 125 °C
- รองรับสัญญาณเอาต์พุตมาตรฐานทั้งหมด: 1 – 5 V, 1 – 6 V, 10–90%
- ชิ้นส่วนที่สัมผัสของเหลวผลิตจาก Stainless Steel
- รองรับการเชื่อมต่อทั้งด้านแรงดันและไฟฟ้าอย่างหลากหลาย
- ป้องกันคลื่นแม่เหล็กไฟฟ้า (EMC) สูงสุดถึง 100 V/m
Performance (EN 60770)
| Accuracy (incl. nonlinearity, hysteresis and repeatability) | ± 0.5% FS |
| Thermal zero point shift | <± 0.15% FS/10K |
| Thermal span shift | <± 0.15% FS/10K |
| Response time liquids (10 – 90%) | > 0.5 ms |
| Durability, P: 10 – 90% FS | >10 × 106 cycles |
Temperature measurement
| Accuracy @ 20 °C | ± 0.5% FS |
| TEB – 20 – 80 °C | ± 3.0% FS* |
* As the temperature is measured on the thinfilm element, the true response to fluid temperature depends on the installation details, such as the “bulk metal” surrounding g. manifold.
Overload and burst pressure – without pulse-snubber (MBS 1300)
| Nominal pressure [bar] | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 500 | 600 | 1000* | 1600* | 2200* |
| Overload pressure | 30 | 48 | 80 | 80 | 140 | 200 | 320 | 500 | 800 | 1400 | 1400 | 2000 | 2500 | 3000 |
| Burst pressure | 400 | 640 | 800 | 800 | 1400 | 2000 | 1600 | 2500 | 4000 | >4000 | >4000 | >4000 | >4000 | >4000 |
* Only available with M12 × 1 1.5 P high pressure port, type FC06. Please contact Danfoss.
Overload and burst pressure – with integrated pulse-snubber (MBS 1350)
| Nominal pressure [bar] | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 500 | 600 |
| Overload pressure | 30 | 48 | 120 | 120 | 210 | 300 | 480 | 750 | 1200 | 2100 | 2100 |
| Burst pressure | 400 | 640 | 800 | 800 | 1400 | 2000 | 1600 | 2500 | 4000 | >4000 | >4000 |
Electrical specifications*
| Nom. output signal (Short-circuit protected) |
1 – 5 1 – 6 V |
10 – 90% ratiometric |
| Supply voltage [UB], polarity protected | 8 – 30 V | 5 V ± 0.5 V |
| Supply – current consumption | 4.5 mA | 4.5 mA |
| Output impedance | ≤ 90 Ω | ≤ 90 Ω |
| Load [RL] (connected to 0 V ) | RL ≥ 10 kΩ | RL ≥ 5 kΩ |
| Load [RL] (connected to + V ) | Not possible | RL ≥ 5 kΩ |
* 4 – 20 mA and any output 0 – XX V not possible!
Dimensions
Ordering
