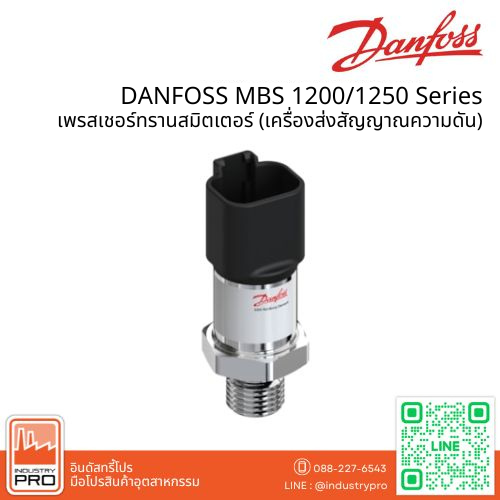

DANFOSS MBS 1200/1250 Series เพรสเชอร์ทรานสมิตเตอร์ (เครื่องส่งสัญญาณความดัน)
คุณสมบัติ
- ออกแบบเพื่อใช้ในงาน OEM สภาวะที่หนักหน่วงหรือท้าทาย
- รองรับอุณหภูมิปานกลางและสภาพแวดล้อมที่อุณหภูมิสูงสุด 125 °C
- รองรับสัญญาณเอาต์พุตมาตรฐานทั้งหมด: 4–20 mA, 0–5 V, 1–5 V, 1–6 V, 0–10 V, 10–90%
- ชิ้นส่วนที่สัมผัสของเหลวผลิตจาก Stainless Steel
- รองรับการเชื่อมต่อทั้งด้านแรงดันและไฟฟ้าอย่างหลากหลาย
- ป้องกันคลื่นแม่เหล็กไฟฟ้า (EMC) สูงสุดถึง 100 V/m
Performance (EN 60770)
| Accuracy (incl. nonlinearity, hysteresis and repeatability) | ± 0.5% FS |
| Thermal zero point shift | <± 0.15% FS / 10K |
| Thermal span shift | <± 0.15% FS / 10K |
| Response time liquids (10 – 90%) | > 0.5 ms |
| Durability, P: 10 – 90% FS | >10 × 10⁶ cycles |
Overload and burst pressure – without pulse-snubber (MBS 1200)
| Nominal pressure [bar] | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 500 | 600 | 1000* | 1600* | 2200* |
| Overload pressure | 30 | 48 | 80 | 80 | 140 | 200 | 320 | 500 | 800 | 1400 | 1400 | 2000 | 2500 | 3000 |
| Burst pressure | 400 | 640 | 800 | 800 | 1400 | 2000 | 1600 | 2500 | 4000 | >4000 | >4000 | >4000 | >4000 | >4000 |
Overload and burst pressure – with integrated pulse-snubber (MBS 1250)
| Nominal pressure [bar] | 10 | 16 | 25 | 40 | 60 | 100 | 160 | 250 | 400 | 500 | 600 |
| Overload pressure | 30 | 48 | 120 | 120 | 210 | 300 | 480 | 750 | 1200 | 2100 | 2100 |
| Burst pressure | 400 | 640 | 800 | 800 | 1400 | 2000 | 1600 | 2500 | 4000 | >4000 | >4000 |
Electrical specifications
| Nom. output signal (Short-circuit protected) | 4 – 20 mA | 0 – 5, 1 – 5 1 – 6 V | 0 – 10 V | 10 – 90% ratiometric |
| Supply voltage [UB], polarity protected | 8 – 30 V | 8 – 30 V | 12 – 30 V | 5 V ± 0.5 V |
| Supply – current consumption | – | 4.5 mA | 4.5 mA | 4.5 mA |
| Output impedance | – | ≤ 90 Ω | ≤ 90 Ω | ≤ 90 Ω |
| Load [RL] (connected to 0 V ) | See chart below | RL ≥ 10 kΩ | RL ≥ 10 kΩ | RL ≥ 5 kΩ |
| Load [RL] (connected to + V ) | See chart below | Not possible | Not possible | RL ≥ 5 kΩ |
Dimensions
Ordering
