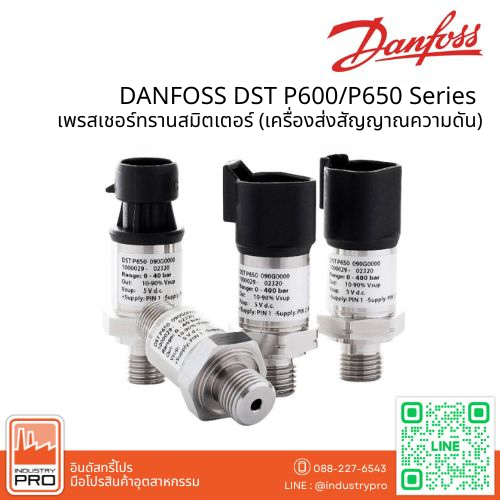

DANFOSS DST P600/P650 Sereis เพรสเชอร์ทรานสมิตเตอร์ (เครื่องส่งสัญญาณความดัน)
คุณสมบัติ
- มีเทคโนโลยี QDCTM ภายใน
- ออกแบบมาเพื่อใช้งานใน OEM สภาวะที่หนักหน่วงหรือท้าทาย
- รองรับอุณหภูมิปานกลางและอุณหภูมิแวดล้อมสูงสุดถึง 125 °C
- สัญญาณ Output :
- 10 – 90% ratiometric output
- Absolute voltage output
- 4-20 mA output
- ชิ้นส่วนที่สัมผัสของเหลวทำจาก Stainless Steel
- มีรองรับการเชื่อมต่อแรงดันและไฟฟ้าที่หลากหลาย
- การป้องกัน EMC สูงถึง 100 V/m
- ทดสอบ EMC ตามมาตรฐาน ISO สำหรับยานยนต์
- ชดเชยสัญญาณแบบดิจิทัลเต็มรูปแบบ
- กำหนดจุดตัด Output Min และ Max
Performance (EN 60770)
| Accuracy (incl. nonlinearity, hysteresis and repeatability) | ± 0.5% FS |
| Total error band [TEB] | -20 to 100°C: ≤ ± 2% FS |
| -40 to 125°C: ≤ ± 3% FS | |
| Response time liquids (10 – 90%) | 2 ms |
| Durability, P: 10 – 90% FS | >10 × 10⁶ cycles |
Overload and burst pressure
| Nominal pressure [bar] | 40 | 50 | 100 | 160 | 250 | 400 | 500 |
| Overload pressure | 120 | 150 | 300 | 480 | 750 | 1200 | 1500 |
| Burst pressure | 800 | 1000 | 1600 | 1600 | 2500(1) | 2500(1) | 2500(1) |
(1) G ¼ A ISO 1179-2 burst pressure 2300 bar
Electrical specifications
| Nom. output signal (Short-circuit protected) | 0 – 10V | 1 – 5 , 1 – 6V | 4 – 20mA | 10 – 90% ratiometric |
| Supply voltage [UB], polarity protected | 13 – 32V | 8 – 32V | 8 – 32V | 5 V ± 0.5 V |
| Supply – current consumption | 3 mA | 3 mA | – – | 4.5 mA |
| Output impedance | ≤25 Ω | ≤25 Ω | – – | ≤10 Ω |
Electrical connections
Dimensions
Ordering
