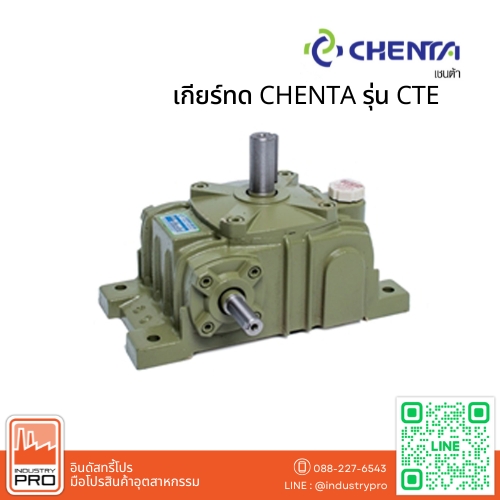

เกียร์ทด CHENTA รุ่น CTE Series
เกียร์ทด CHENTA CTE Series เกียร์ทดชนิด Vertical Type Single Worm เหมาะสำหรับงานอุตสาหกรรมที่ต้องการแรงบิดสูง และรอบต่ำ ตัวเรือนแข็งแรง ทนทาน รองรับการทำงานต่อเนื่อง ใช้งานได้ทั้งแบบ CTE-U (เพลาขับด้านออกตั้งขึ้นบน) และ CTE-D (เพลาขับด้านออกลงล่าง)
คุณสมบัติ
- อัตราทดให้เลือกหลายขนาด 1:10 – 1:60
- เพลาขับแข็งแรง รับแรงบิดได้สูง
- ออกแบบให้ทนทานต่อการใช้งานหนัก
- เหมาะสำหรับงานอุตสาหกรรม ระบบลำเลียง และเครื่องจักร
การใช้งาน
- สายพานลำเลียง
- เครื่องจักรอุตสาหกรรมทั่วไป
- ระบบที่ต้องการรอบต่ำและแรงบิดสูง เหมาะกับการขับโหลด
ตารางสเปค
CTE-U (เพลาเข้าแนวตั้ง-เพลาออกแนวนอน)
| Model | เทียบเบอร์ | กำลัง (HP) ที่อัตราทด 1:10,20,30 | 40,50,60 | KT Code / อัตราทด | ขนาดเพลาเข้า (มม.) | ขนาดเพลาออก (มม.) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1:10 | 1:20 | 1:30 | 1:40 | 1:50 | 1:60 | |||||
| CTE-U50 | PQ-12RU | 1/2 | 1/4 | C051-1150 | C051-1160 | C051-1170 | C051-1180 | C051-1190 | C051-1200 | 12 | 17 |
| CTE-U60 | PQ-15RU | 1/2 | 1/4 | C051-1210 | C051-1220 | C051-1230 | C051-1240 | C051-1250 | C051-1260 | 15 | 22 |
| CTE-U70 | PQ-18RU | 1 | 1/2 | C051-1270 | C051-1280 | C051-1290 | C051-1300 | C051-1310 | C051-1320 | 18 | 28 |
| CTE-U80 | PQ-22RU | 2 | 1 | C051-1330 | C051-1340 | C051-1350 | C051-1360 | C051-1370 | C051-1380 | 22 | 32 |
| CTE-U100 | PQ-25RU | 3 | 2 | C051-1390 | C051-1400 | C051-1410 | C051-1420 | C051-1430 | C051-1440 | 25 | 38 |
| CTE-U120 | PQ-30RU | 5 | 3 | C051-1450 | C051-1460 | C051-1470 | C051-1480 | C051-1490 | C051-1500 | 30 | 45 |
| CTE-U135 | PQ-35RU | 7.5 | 5 | C051-1510 | C051-1520 | C051-1530 | C051-1540 | C051-1550 | C051-1560 | 35 | 55 |
| CTE-U155 | PQ-40RU | 10 | 7.5 | C051-1570 | C051-1580 | C051-1590 | C051-1600 | C051-1610 | C051-1620 | 40 | 60 |
| CTE-U175 | PQ-45RU | 15 | 10 | C051-1630 | C051-1640 | C051-1650 | C051-1660 | C051-1670 | C051-1680 | 45 | 65 |
CTE-D : เพลาขับด้านออก ลงล่าง
| Model | เทียบเบอร์ | กำลัง (HP) ที่อัตราทด 1:10,20,30 | 40,50,60 | KT Code / อัตราทด | ขนาดเพลาเข้า (มม.) | ขนาดเพลาออก (มม.) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1:10 | 1:20 | 1:30 | 1:40 | 1:50 | 1:60 | |||||
| CTE-D50 | PQ-12RD | 1/2 | 1/4 | C051-0610 | C051-0620 | C051-0630 | C051-0640 | C051-0650 | C051-0660 | 12 | 17 |
| CTE-D60 | PQ-15RD | 1/2 | 1/4 | C051-0670 | C051-0680 | C051-0690 | C051-0700 | C051-0710 | C051-0720 | 15 | 22 |
| CTE-D70 | PQ-18RD | 1 | 1/2 | C051-0730 | C051-0740 | C051-0750 | C051-0760 | C051-0770 | C051-0780 | 18 | 28 |
| CTE-D80 | PQ-22RD | 2 | 1 | C051-0790 | C051-0800 | C051-0810 | C051-0820 | C051-0830 | C051-0840 | 22 | 32 |
| CTE-D100 | PQ-25RD | 3 | 2 | C051-0850 | C051-0860 | C051-0870 | C051-0880 | C051-0890 | C051-0900 | 25 | 38 |
| CTE-D120 | PQ-30RD | 5 | 3 | C051-0910 | C051-0920 | C051-0930 | C051-0940 | C051-0950 | C051-0960 | 30 | 45 |
| CTE-D135 | PQ-35RD | 7.5 | 5 | C051-0970 | C051-0980 | C051-0990 | C051-1000 | C051-1010 | C051-1020 | 35 | 55 |
| CTE-D155 | PQ-40RD | 10 | 7.5 | C051-1030 | C051-1040 | C051-1050 | C051-1060 | C051-1070 | C051-1080 | 40 | 60 |
| CTE-D175 | PQ-45RD | 15 | 10 | C051-1090 | C051-1100 | C051-1110 | C051-1120 | C051-1130 | C051-1140 | 45 | 65 |
