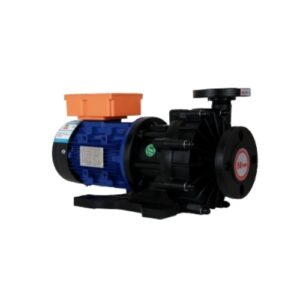

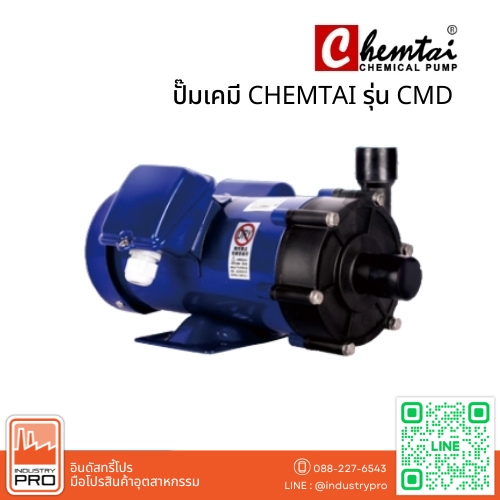

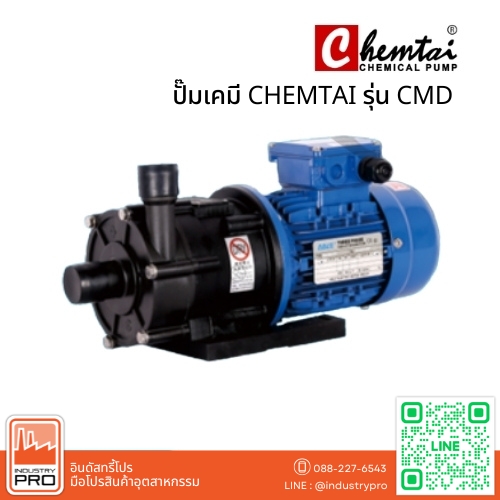

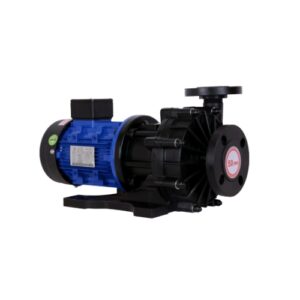

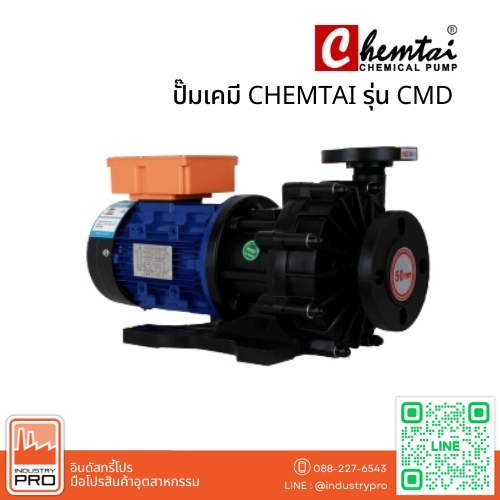

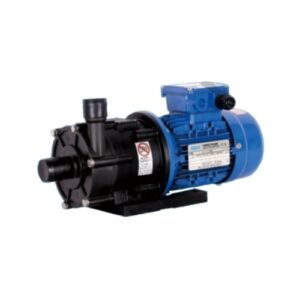

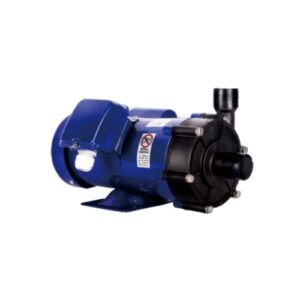

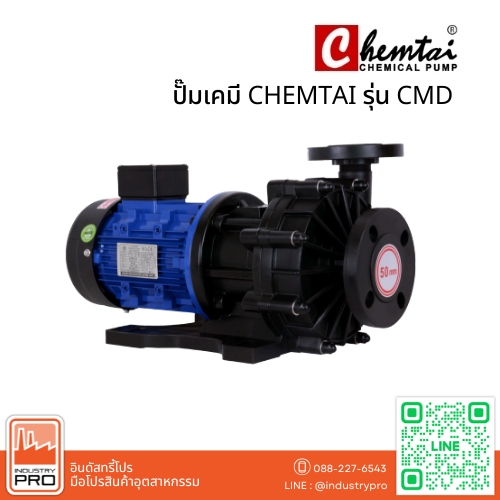

ปั๊มเคมี CHEMTAI รุ่น CMD (Magnetic Drive Pump)
ปั๊มแม่เหล็ก CHEMTAI รุ่น CMD Series ใช้การขับเคลื่อนด้วยแม่เหล็กแทนซีลเพลา ลดการรั่ว/บำรุงรักษา เลือกวัสดุ GFRPP หรือ PVDF ตามสารเคมีที่สูบ ภายในใช้แบริ่ง–เพลา Ceramic/SIC และซีลยาง EPDM/Viton/PFA รองรับมอเตอร์มาตรฐาน IEC ทั้ง 50/60 Hz และหลายแรงดัน
คุณสมบัติ
- Seal-less Design: ไม่มีซีลเพลา ลดโอกาสการรั่วไหลของของเหลว เพิ่มความปลอดภัยในการใช้งาน
- ประสิทธิภาพสูง: ใบพัดออกแบบใหม่ ลดการสูญเสียพลังงาน และช่วยให้ปั๊มทำงานได้อย่างมีประสิทธิภาพมากขึ้น
- วัสดุทนทาน: ผลิตจากวัสดุคุณภาพสูง รองรับการใช้งานกับสารเคมีที่มีฤทธิ์กัดกร่อน เช่น กรด ด่าง และสารละลาย
- ระบบป้องกันอัจฉริยะ: รองรับการติดตั้งเพื่อป้องกันความเสียหายจากการทำงานผิดพลาด เช่น การเดินเครื่องแห้ง (Dry Running), การทำงานเกินพิกัด (Overload) และความผิดพลาดจากการตั้งค่าหรือการใช้งาน
จุดเด่น
- ปลอดภัยกับสารเคมีอันตราย/กัดกร่อน ลดค่าใช้จ่ายบำรุงรักษา
- เลือกวัสดุให้เหมาะกับกรด–ด่าง/สารละลายได้หลากหลาย
- ครอบคลุมการใช้งานตั้งแต่งานเบาไปจนถึง Q สูงและ H สูงในบางรุ่น
การใช้งาน
- ระบบสูบสารเคมี: เหมาะสำหรับการสูบ–จ่ายสารเคมีที่มีฤทธิ์กัดกร่อน เช่น กรด ด่าง หรือสารทำละลาย ต้องการปั๊มที่ปลอดภัยและไร้การรั่วซึม
- ระบบบำบัดน้ำเสีย: ใช้ได้ดีกับของเหลวที่มีตะกอนหรือความหนืด เช่น น้ำเสียจากโรงงาน น้ำผสมตะกอน หรือสารเคมีที่เหลือจากกระบวนการผลิต
- ระบบที่ต้องการความปลอดภัยสูง: รองรับการติดตั้งอุปกรณ์ป้องกันอัจฉริยะ เพื่อป้องกันการทำงานผิดพลาด เหมาะกับอุตสาหกรรมที่มีความเสี่ยงด้านสารเคมีและไฟฟ้า
Specification
Small Magnetic Drive Pump | รุ่น CMD Series
| Model | Standard size | Max. Capacity (L/min) | Max. Head (m) | Motor | Specific Gravity (S.G.) | Weight (kg.) | ||
| Inlet (mm) | Outlet (mm) | Power (W.) | Voltage (V.) | |||||
| CMD-203 | 20 | 20 | 33 | 4 | 45 | 220 | <1.2 | 3.12 |
| CMD-204 | 20 | 20 | 36 | 4.5 | 65 | 220 | <1.2 | 3.2 |
| CMD-255 | 25 | 25 | 63 | 6.5 | 120 | 220/380 | <1.2 | 5.5 |
| CMD-257 | 25 | 25 | 70 | 8 | 180 | 220/380 | <1.2 | 6.7 |
| CMD-258 | 25 | 25 | 95 | 11 | 260 | 220/380 | <1.2 | 7.9 |
Magnetic Drive Pump | รุ่น CMD Series
| Model | Hose Interface (mm) | Max. Flow (50Hz) | Max. Flow (60Hz) | Max. Head (m) | Reference Specific Gravity Range | Motor | Weight (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (L/min) | (m³/h) | (L/min) | (m³/h) | 50Hz | 60Hz | Hp | kW | ||||
| CMD-250 | 25/25 | 103 | 6.2 | 103 | 6.2 | 16 | 24 | <1.2 | 0.5 | 0.37 | 12.5 |
| CMD-251 | 25/25 | 125 | 7.5 | 125 | 7.5 | 21 | 24 | <1.2 | 1 | 0.75 | 18.5 |
| CMD-252 | 25/25 | 125 | 7.5 | 125 | 7.5 | 33 | 30 | <1.2 | 2 | 1.5 | 24.8 |
| CMD-253 | 25/25 | 208 | 12.5 | 208 | 12.5 | 21 | 24 | <1.2 | 2 | 1.5 | 24.8 |
| CMD-440 | 40/40 | 183 | 11.0 | 183 | 11.0 | 12 | 11 | <1.2 | 0.5 | 0.37 | 15.7 |
| CMD-421 | 40/40 | 267 | 16.0 | 267 | 16.0 | 18 | 17 | <1.2 | 1 | 0.75 | 18.4 |
| CMD-422 | 40/40 | 267 | 16.0 | 267 | 16.0 | 28 | 27 | <1.2 | 2 | 1.5 | 29.6 |
| CMD-423 | 40/40 | 233 | 14.0 | 233 | 14.0 | 34 | 36 | <1.2 | 3 | 2.2 | 29.2 |
| CMD-542H | 50/40 | 300 | 18.0 | 283 | 17.0 | 27 | 26 | <1.2 | 3 | 2.2 | 25.6 |
| CMD-543 | 50/40 | 350 | 21.0 | 350 | 21.0 | 32 | 32 | <1.2 | 5 | 3.7 | 29.5 |
| CMD-543H | 50/40 | 350 | 21.0 | 350 | 21.0 | 40 | 35 | <1.2 | 5 | 3.7 | 30.3 |
| CMD-544 | 50/40 | 483 | 29.0 | 500 | 30.0 | 38 | 36 | <1.2 | 7.5 | 5.5 | 43.4 |
| CMD-551 | 50/50 | 283 | 17.0 | 283 | 17.0 | 18 | 18 | <1.2 | 1 | 0.75 | 21.3 |
| CMD-552 | 50/50 | 400 | 24.0 | 400 | 24.0 | 26 | 25 | <1.2 | 2 | 1.5 | 28.1 |
| CMD-553 | 50/50 | 530 | 32.0 | 533 | 32.0 | 29 | 28 | <1.2 | 3 | 2.2 | 28.1 |
| CMD-554 | 50/50 | 530 | 32.0 | 533 | 32.0 | 50 | 46 | <1.2 | 5 | 3.7 | 45.3 |
| CMD-555 | 50/50 | 530 | 32.0 | 533 | 32.0 | 58 | 52 | <1.2 | 7.5 | 5.5 | 51.4 |
| CMD-652 | 65/50 | 400 | 24.0 | 400 | 24.0 | 24 | 23 | <1.2 | 2 | 1.5 | 27.2 |
| CMD-653 | 65/50 | 600 | 36.0 | 617 | 37.0 | 21 | 22 | <1.2 | 3 | 2.2 | 28.8 |
| CMD-654 | 65/50 | 600 | 36.0 | 617 | 37.0 | 30 | 30 | <1.2 | 5 | 3.7 | 42.4 |
| CMD-662 | 65/65 | 583 | 35.0 | 567 | 34.0 | 12 | 12 | <1.2 | 2 | 1.5 | 23.8 |
| CMD-663 | 65/65 | 633 | 38.0 | 667 | 40.0 | 21 | 16 | <1.2 | 3 | 2.2 | 28.3 |
| CMD-664 | 65/65 | 633 | 38.0 | 667 | 40.0 | 28 | 21 | <1.2 | 5 | 3.7 | 44.4 |
| CMD-667.5 | 65/65 | 833 | 50.0 | 833 | 50.0 | 28 | 28 | <1.2 | 7.5 | 5.5 | 51.3 |
