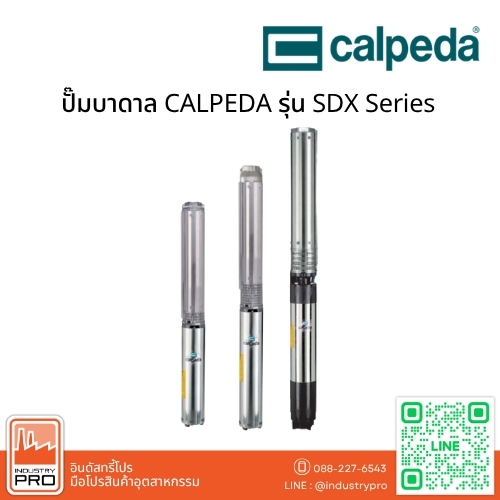

ปั๊มบาดาล CALPEDA รุ่น SDX Series

ปั๊มบาดาล CALPEDA รุ่น SDX Series

ปั๊มบาดาล CALPEDA รุ่น SDX Series เป็นปั๊มจุ่มบาดาลหลายใบพัด (Multi-stage Submersible Borehole Pump) สำหรับสูบน้ำสะอาดจากบ่อบาดาลและบ่อลึกขนาด 6 นิ้ว (DN 150) และ 8 นิ้ว (DN 200) ออกแบบสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อน โดยมีโครงสร้างสแตนเลสทั้งเสื้อปั๊มและใบพัด เหมาะสำหรับระบบประปา ระบบชลประทาน งานเกษตรกรรม และระบบสูบน้ำในโรงงานอุตสาหกรรม

ตัวปั๊มมีให้เลือก 2 รูปแบบวัสดุ ได้แก่ SDX สแตนเลส AISI 304 สำหรับงานสูบน้ำสะอาดทั่วไป และ SDXL สแตนเลส AISI 316 สำหรับงานที่ต้องการคุณสมบัติด้านความทนทานต่อการกัดกร่อนเพิ่มเติม พร้อมวาล์วกันกลับ (Non-return Valve) ติดตั้งในท่อทางส่ง

จุดเด่นและคุณสมบัติ

• โครงสร้างสแตนเลส: เสื้อปั๊มและชุดใบพัดผลิตจากสแตนเลสโครเมียม-นิกเกิล เพิ่มความทนทานต่อการกัดกร่อน
• สำหรับบ่อบาดาล 6 และ 8 นิ้ว: เหมาะสำหรับบ่อบาดาลขนาด DN 150 และ DN 200
• วัสดุให้เลือก 2 รูปแบบ: รุ่น SDX ใช้สแตนเลส AISI 304 และรุ่น SDXL ใช้สแตนเลส AISI 316
• ใบพัดหลายขั้น: ระบบ Multi-stage ช่วยเพิ่มแรงดันน้ำสำหรับงานสูบน้ำจากบ่อลึก
• วาล์วกันกลับในตัว: ช่วยป้องกันน้ำไหลย้อนกลับเมื่อปั๊มหยุดทำงาน
• รองรับการใช้งานหลากหลาย: เหมาะสำหรับระบบประปา งานอุตสาหกรรม ระบบดับเพลิง และงานชลประทาน
• ใช้งานต่อเนื่อง: รองรับ Continuous Duty เมื่อประกอบกับมอเตอร์และติดตั้งตามข้อกำหนดของผู้ผลิต

ความแตกต่างระหว่าง SDX และ SDXL

CALPEDA SDX: ใช้เสื้อปั๊มภายนอก เรือนใบพัด และใบพัดจากสแตนเลส AISI 304 เหมาะสำหรับงานสูบน้ำสะอาดและระบบจ่ายน้ำทั่วไป

CALPEDA SDXL: ใช้โครงสร้างและชุดใบพัดสแตนเลส AISI 316 เหมาะสำหรับงานที่ต้องการวัสดุทนต่อการกัดกร่อนมากขึ้น โดยต้องพิจารณาคุณสมบัติของน้ำและความเข้ากันได้กับวัสดุก่อนเลือกใช้งาน

โครงสร้างและการผลิต (Construction)

CALPEDA SDX และ SDXL เป็นปั๊มจุ่มบาดาลหลายใบพัด ออกแบบโดยใช้วัสดุสแตนเลสคุณภาพสูงทั้งส่วนประกอบภายนอกและภายใน พร้อมใบพัดให้เลือกทั้งแบบ Radial และ Mixed Flow เพื่อให้เหมาะกับความต้องการด้านแรงดันและปริมาณน้ำที่แตกต่างกัน

ชุดปั๊มมีวาล์วกันกลับติดตั้งภายในท่อทางส่ง และออกแบบสำหรับประกอบร่วมกับมอเตอร์บาดาลที่มีขนาดและกำลังเหมาะสม

ตารางวัสดุ (Materials)

ข้อมูลทางเทคนิค (Technical Specifications)

• ประเภทสินค้า: Submersible Borehole Pump
• แบรนด์: CALPEDA
• ซีรีส์: SDX / SDXL
• ขนาดบ่อบาดาล: 6 นิ้ว (DN 150) และ 8 นิ้ว (DN 200)
• โครงสร้างปั๊ม: Multi-stage Submersible Pump
• ประเภทใบพัด: Radial / Mixed Flow ตามรุ่นย่อย
• วัสดุรุ่น SDX: Stainless Steel AISI 304
• วัสดุรุ่น SDXL: Stainless Steel AISI 316 / 316L ตามส่วนประกอบ
• วาล์วกันกลับ: Built-in Non-return Valve
• การทำงาน: Continuous Duty

เงื่อนไขการใช้งาน (Operating Conditions)

• อุณหภูมิของเหลวสูงสุด: 25°C ตามแคตตาล็อก SDX รุ่นเดิม
• ปริมาณทรายในน้ำสูงสุด: 100 g/m³ ตามแคตตาล็อก SDX รุ่นเดิม
• การทำงาน: Continuous Duty
• รองรับการประกอบร่วมกับมอเตอร์บาดาล CALPEDA CS Series ที่มีขนาดและกำลังเหมาะสม

การใช้งานที่เหมาะสม (Applications)

• ระบบสูบจ่ายน้ำสะอาด (Water Supply)
• ระบบสูบน้ำบาดาลสำหรับอาคารขนาดใหญ่
• ระบบสูบน้ำในโรงงานอุตสาหกรรม
• ระบบดับเพลิง (Fire Fighting Applications)
• ระบบชลประทานและงานเกษตรกรรม (Irrigation)

หลักการทำงานของปั๊มบาดาล SDX

ปั๊มบาดาล CALPEDA SDX ใช้ชุดใบพัดหลายขั้นเพื่อเพิ่มแรงดันน้ำ เมื่อน้ำไหลเข้าสู่ชุดปั๊ม ใบพัดจะถ่ายทอดพลังงานให้กับน้ำผ่านแต่ละขั้น ก่อนส่งขึ้นไปตามท่อทางส่ง โดยรูปแบบใบพัด Radial และ Mixed Flow มีคุณสมบัติแตกต่างกันตามความต้องการด้านอัตราการไหลและระยะส่ง

ระบบวาล์วกันกลับในตัว (Built-in Non-return Valve)

ปั๊ม CALPEDA SDX มีวาล์วกันกลับติดตั้งบริเวณท่อทางส่ง ทำหน้าที่ช่วยป้องกันน้ำไหลย้อนกลับเมื่อหยุดปั๊ม และช่วยลดความเสี่ยงจากแรงดันย้อนกลับเข้าสู่ชุดปั๊ม โดยการป้องกัน Water Hammer ของทั้งระบบยังต้องพิจารณาการออกแบบท่อและอุปกรณ์ประกอบเพิ่มเติม

ข้อควรพิจารณาในการเลือกใช้งาน

• เลือกขนาดปั๊ม 6 หรือ 8 นิ้วให้เหมาะกับขนาดภายในบ่อบาดาล
• เลือกรุ่น SDX หรือ SDXL ตามคุณสมบัติของน้ำและความต้องการด้านวัสดุ
• ตรวจสอบอัตราการไหลและระยะส่งจาก Performance Curve ของแต่ละรุ่น
• ตรวจสอบปริมาณทรายและอุณหภูมิน้ำให้ตรงกับแคตตาล็อกของสินค้าที่จำหน่าย
• เลือกมอเตอร์ที่มีกำลังและขนาดเชื่อมต่อเหมาะสมกับชุดปั๊ม
• ตรวจสอบการระบายความร้อนของมอเตอร์ให้เหมาะสมก่อนใช้งานต่อเนื่อง

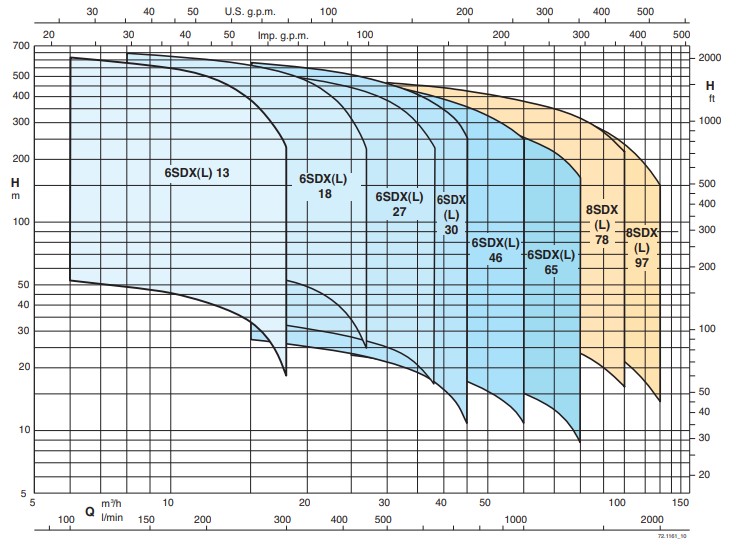

Coverage chart n ≈ 2900 rpm

Characteristic curves

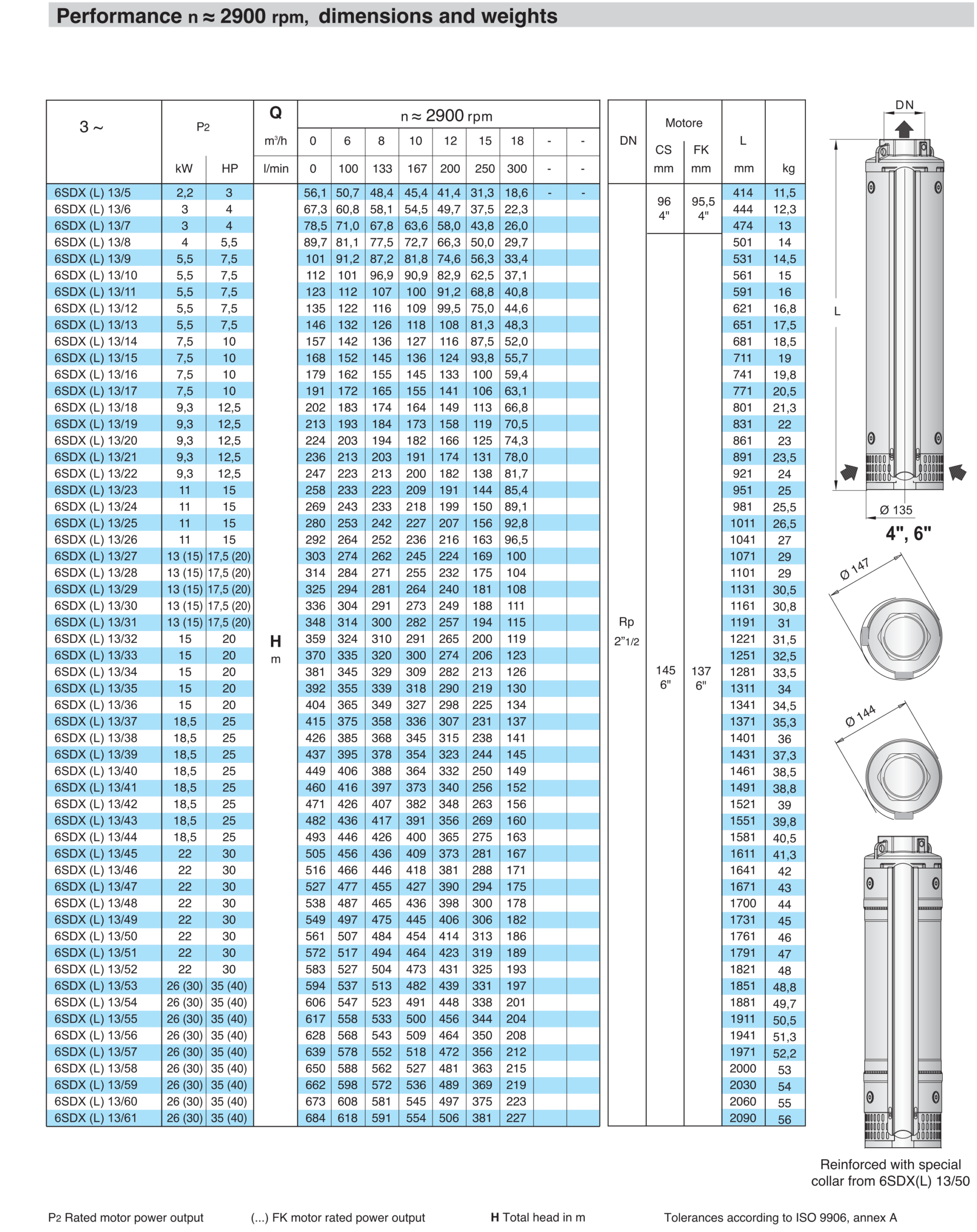

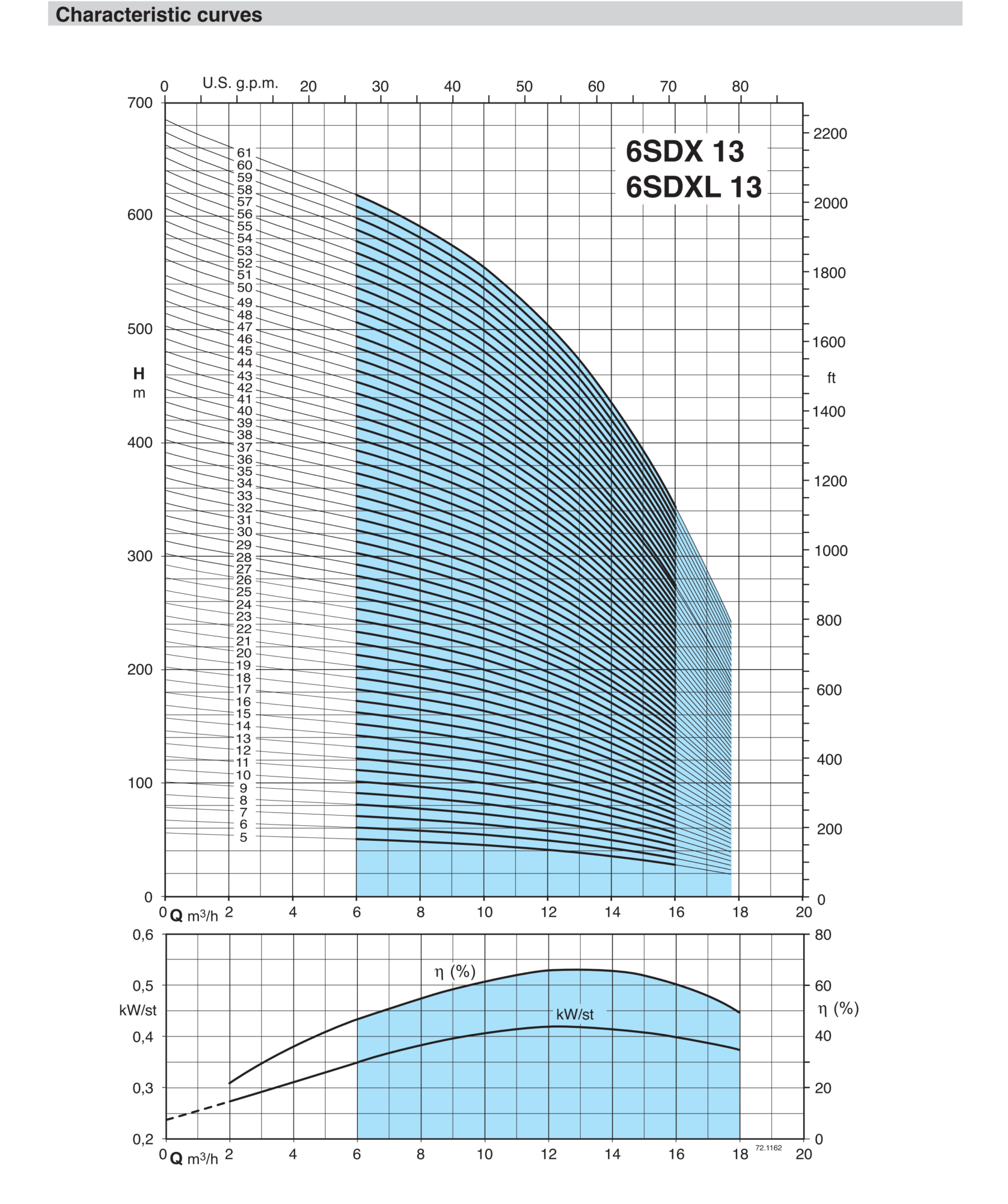

6SDX 13

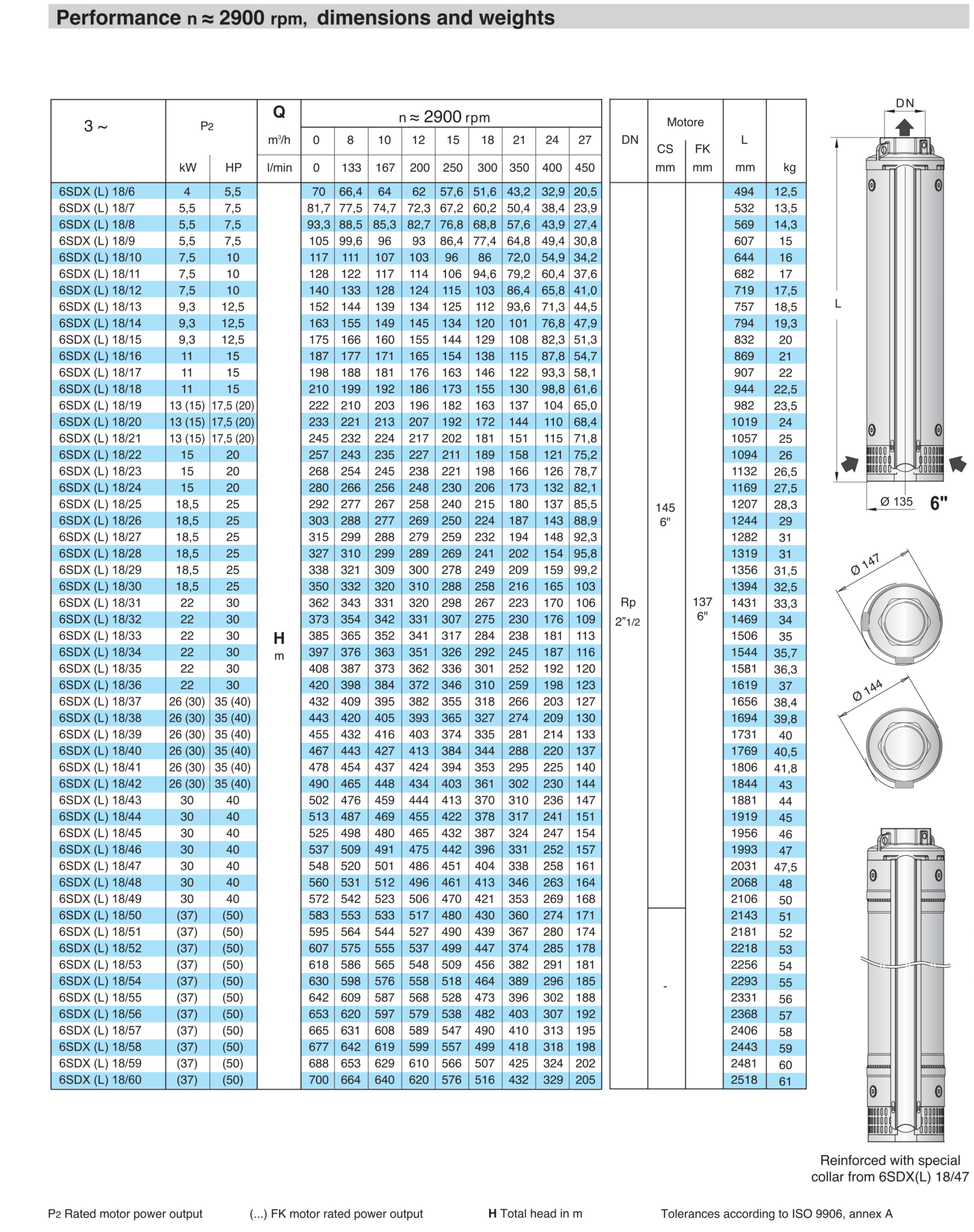

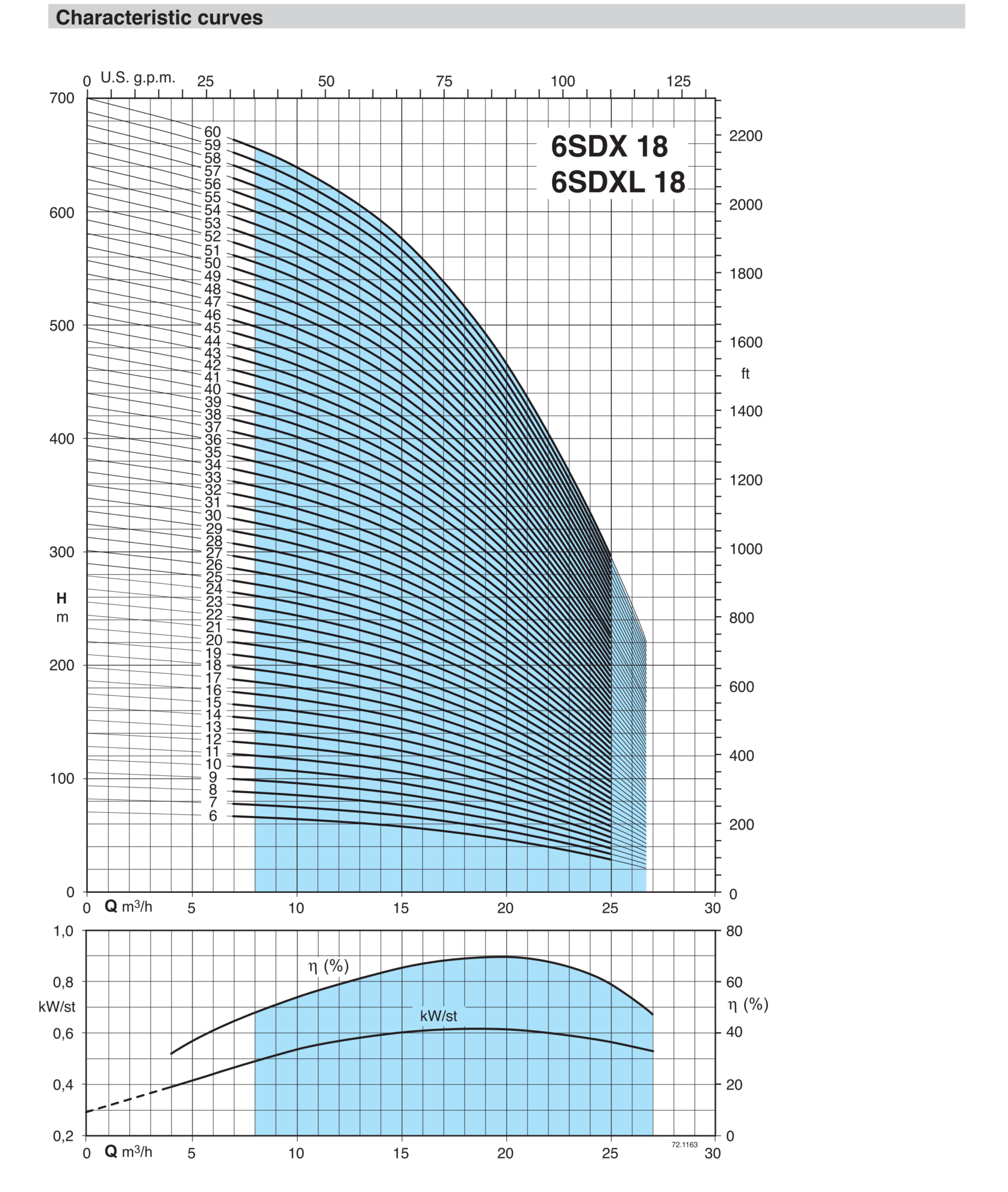

6SDX 18

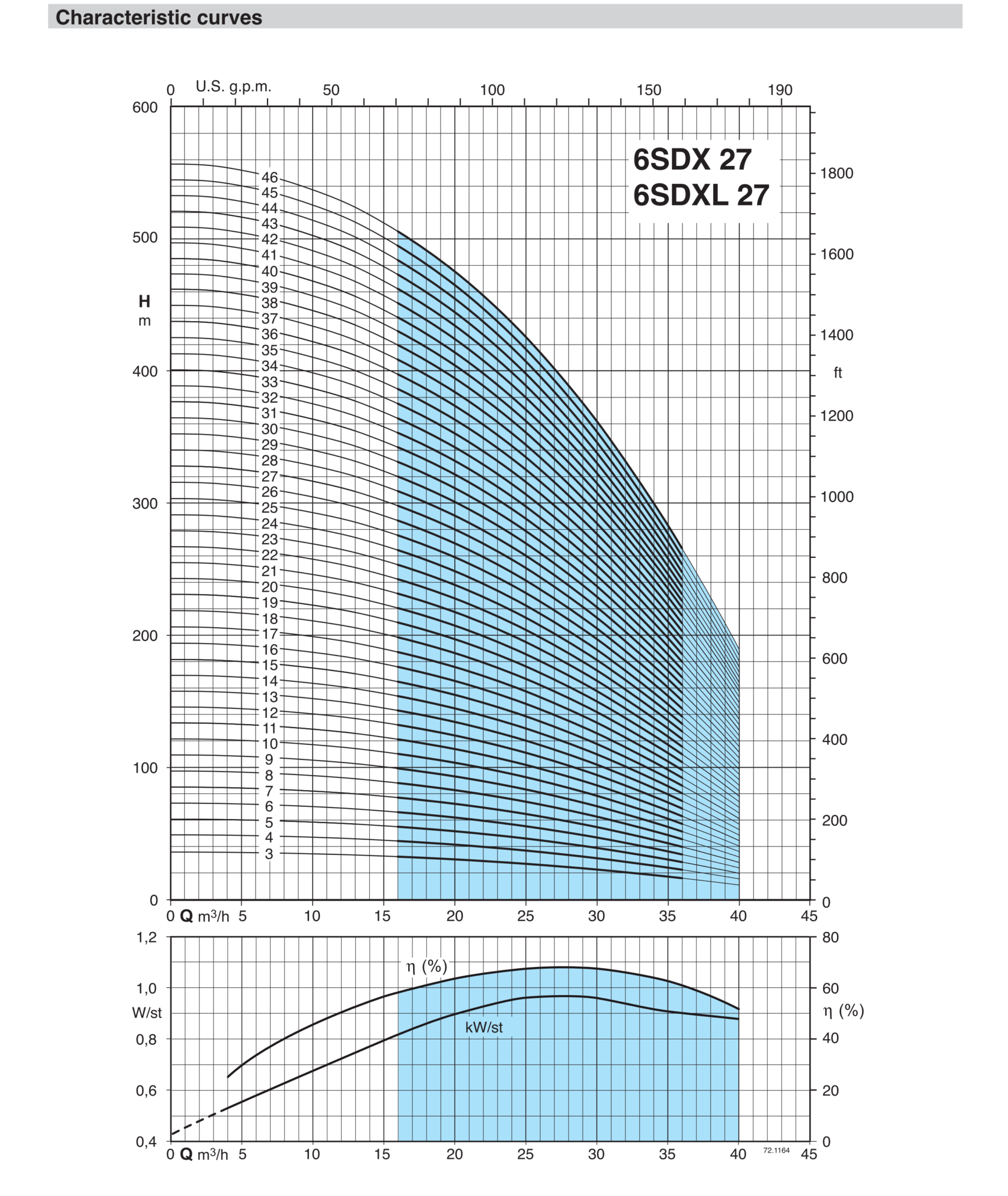

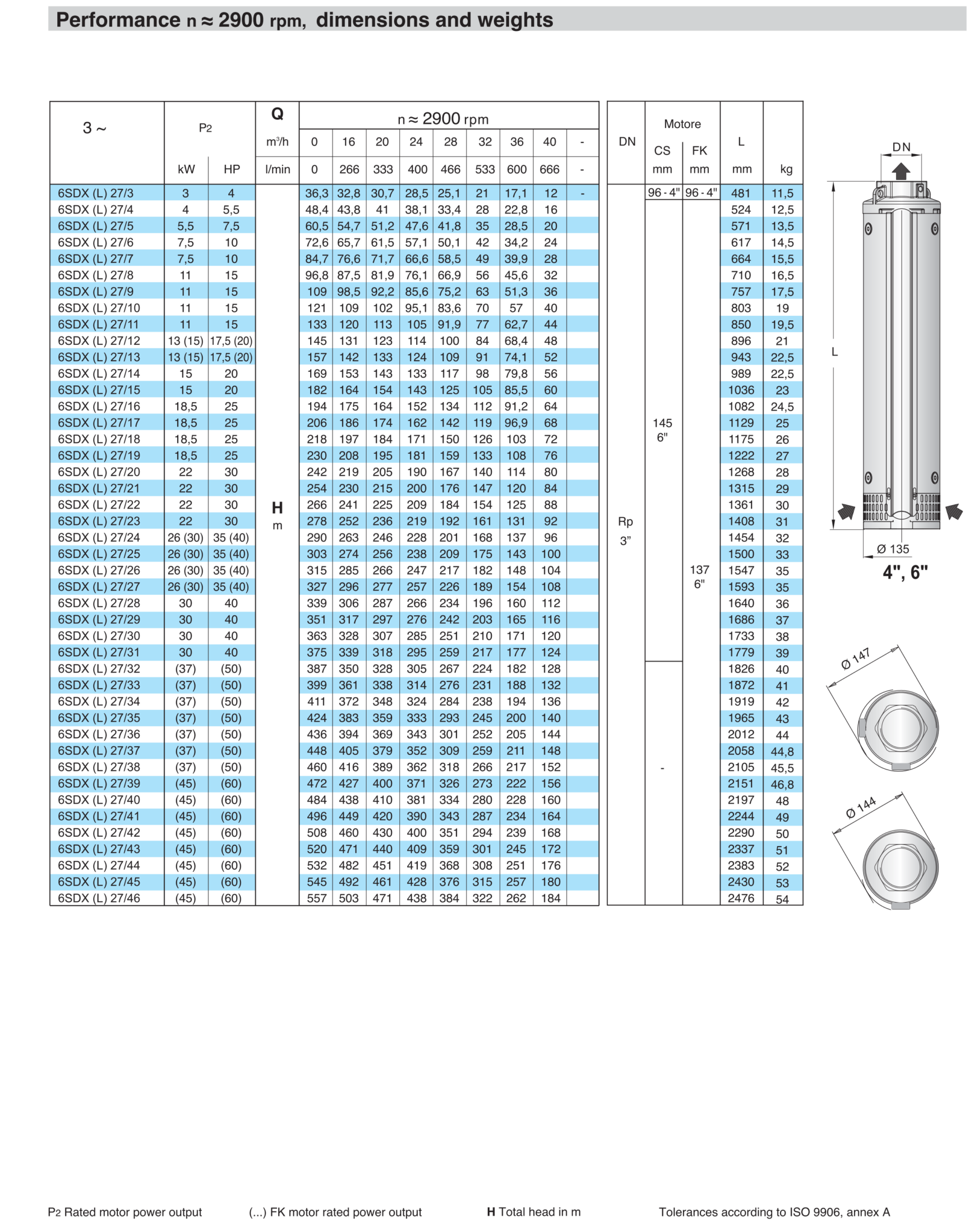

6SDX 27

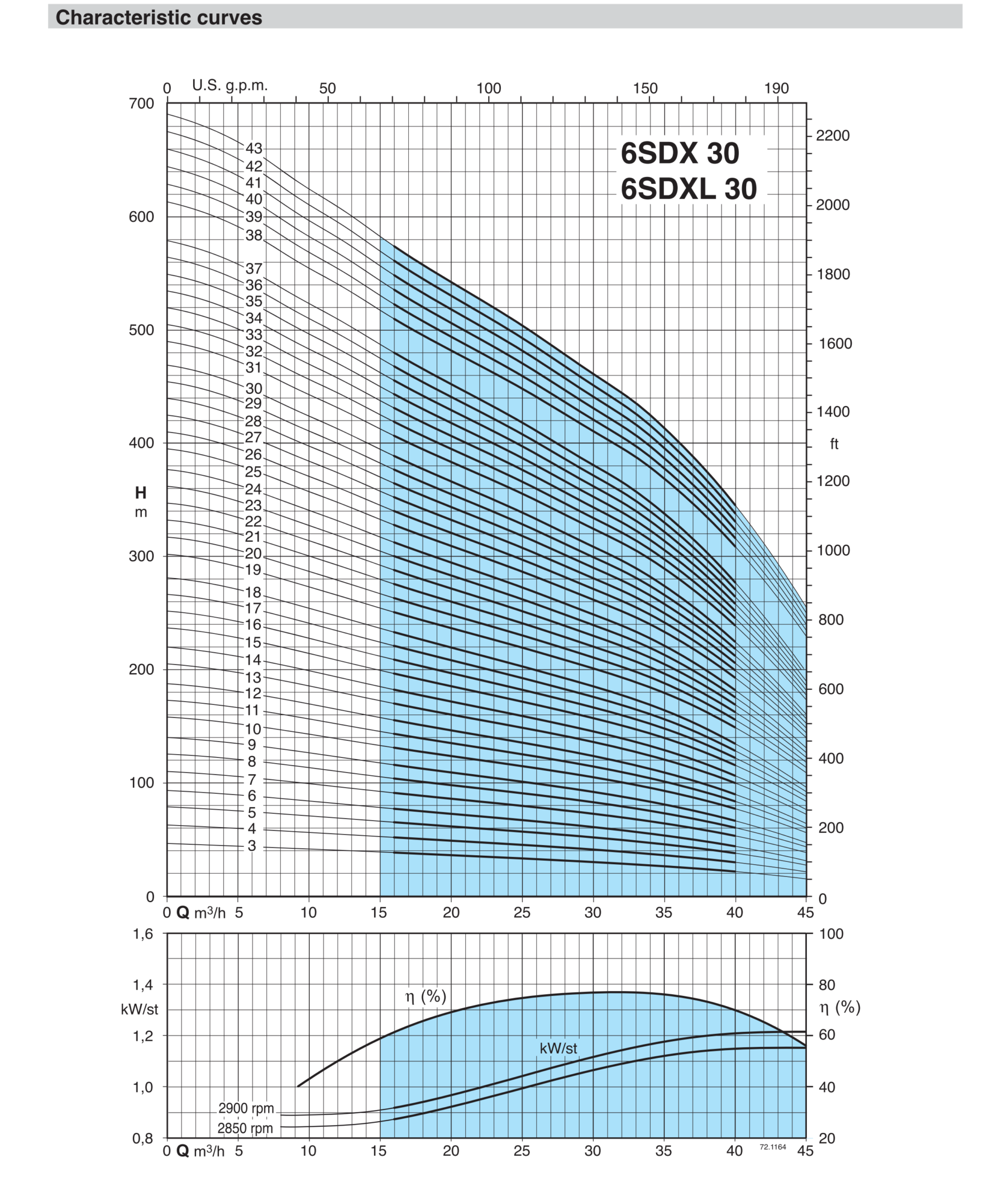

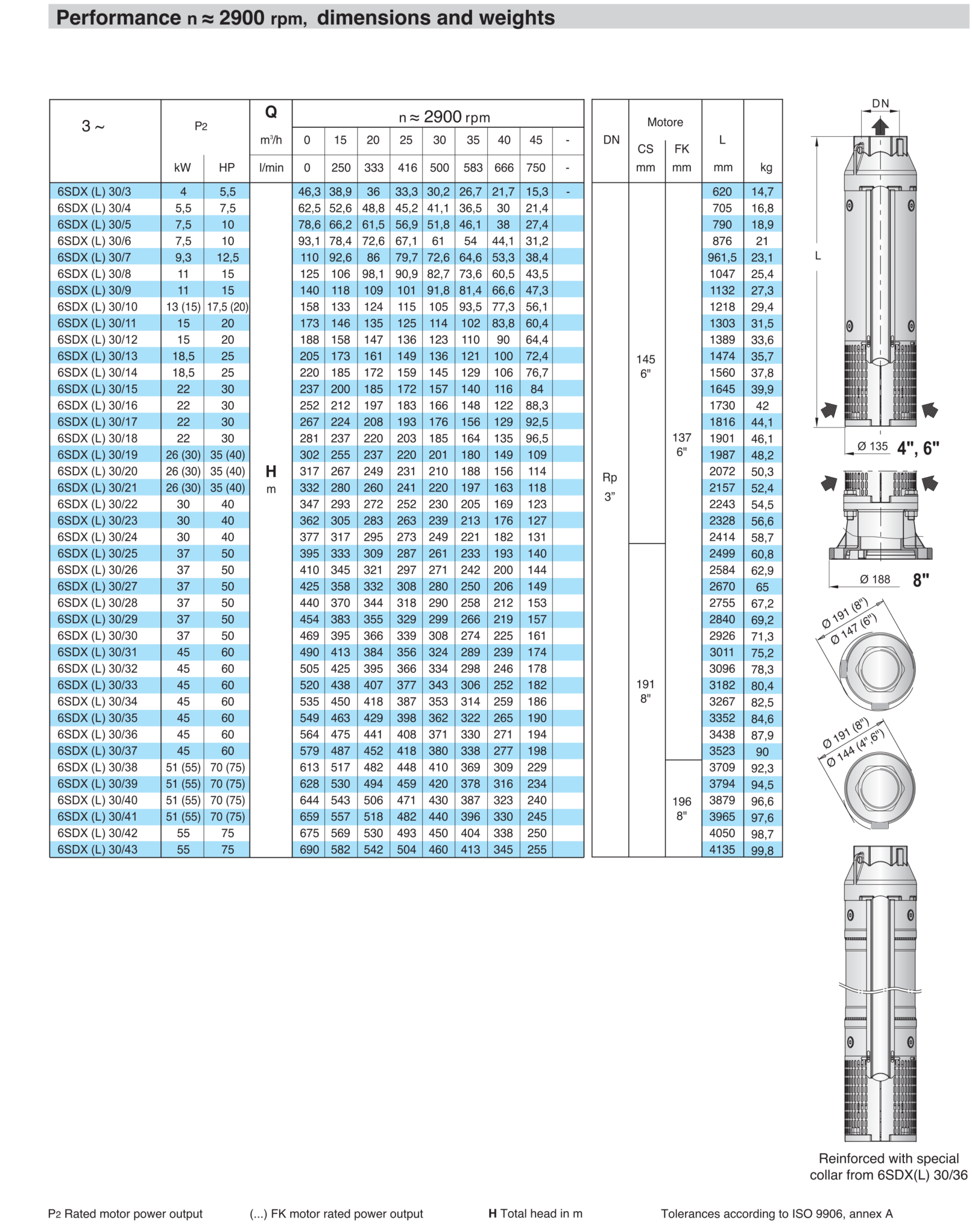

6SDX 30

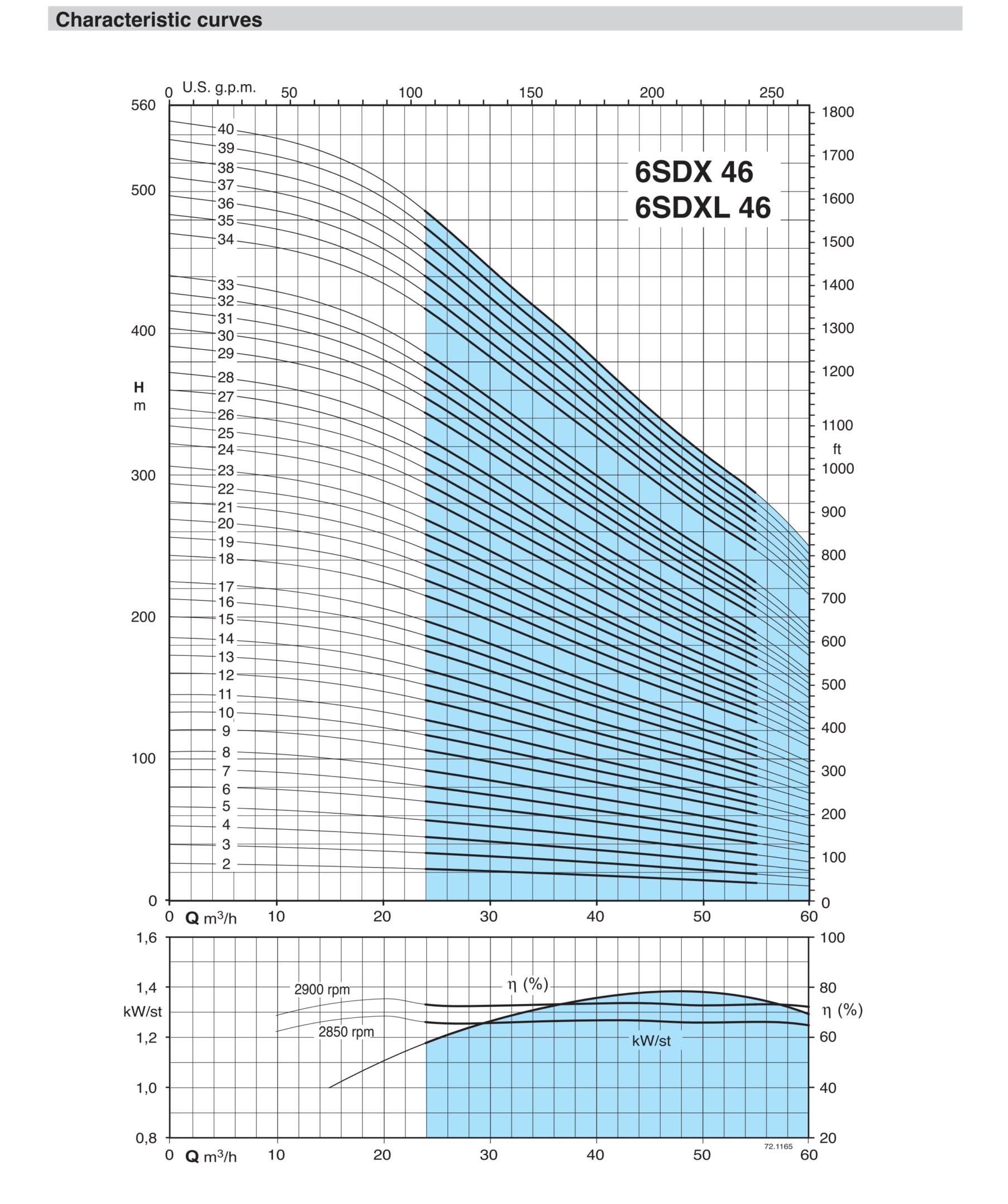

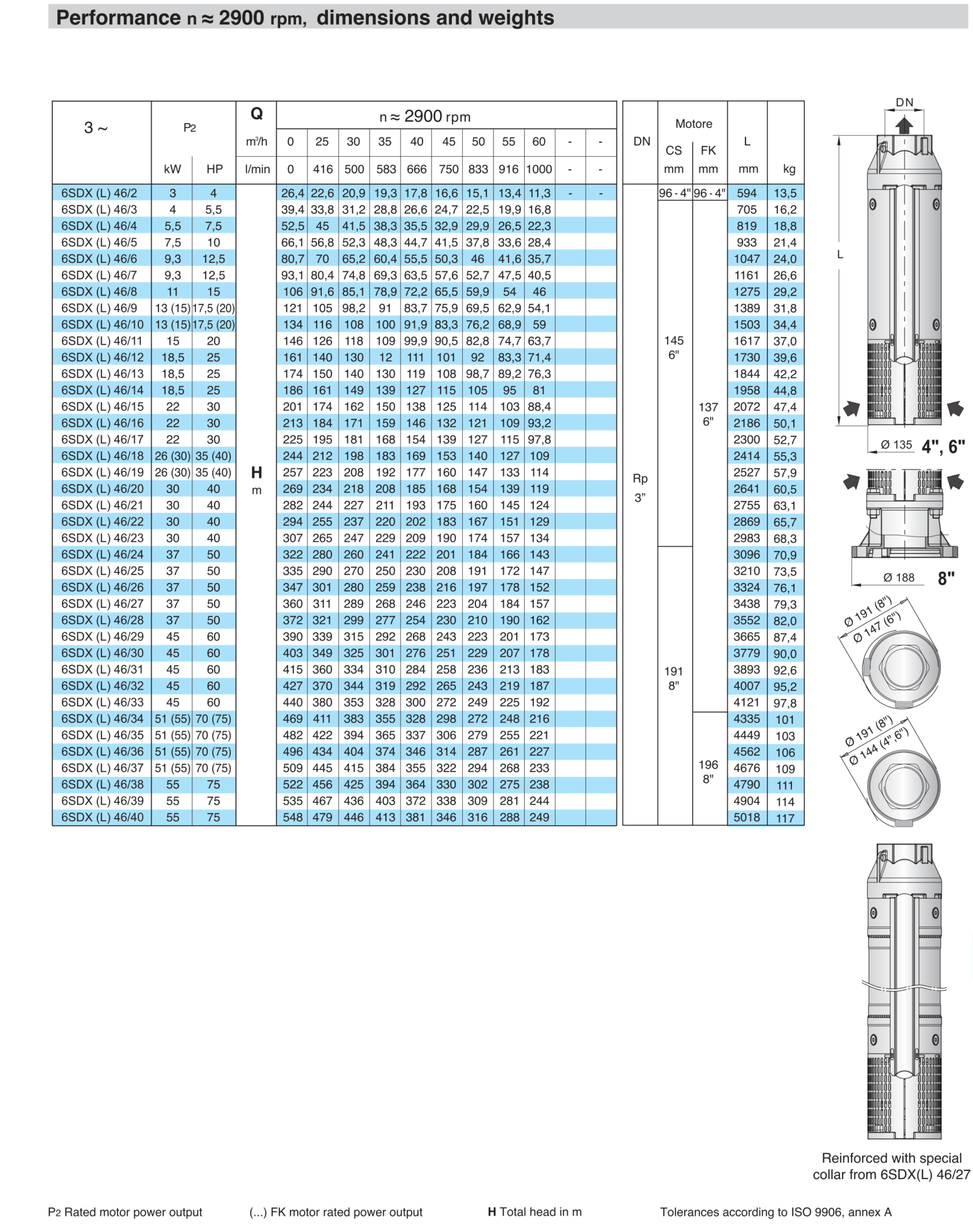

6SDX 46

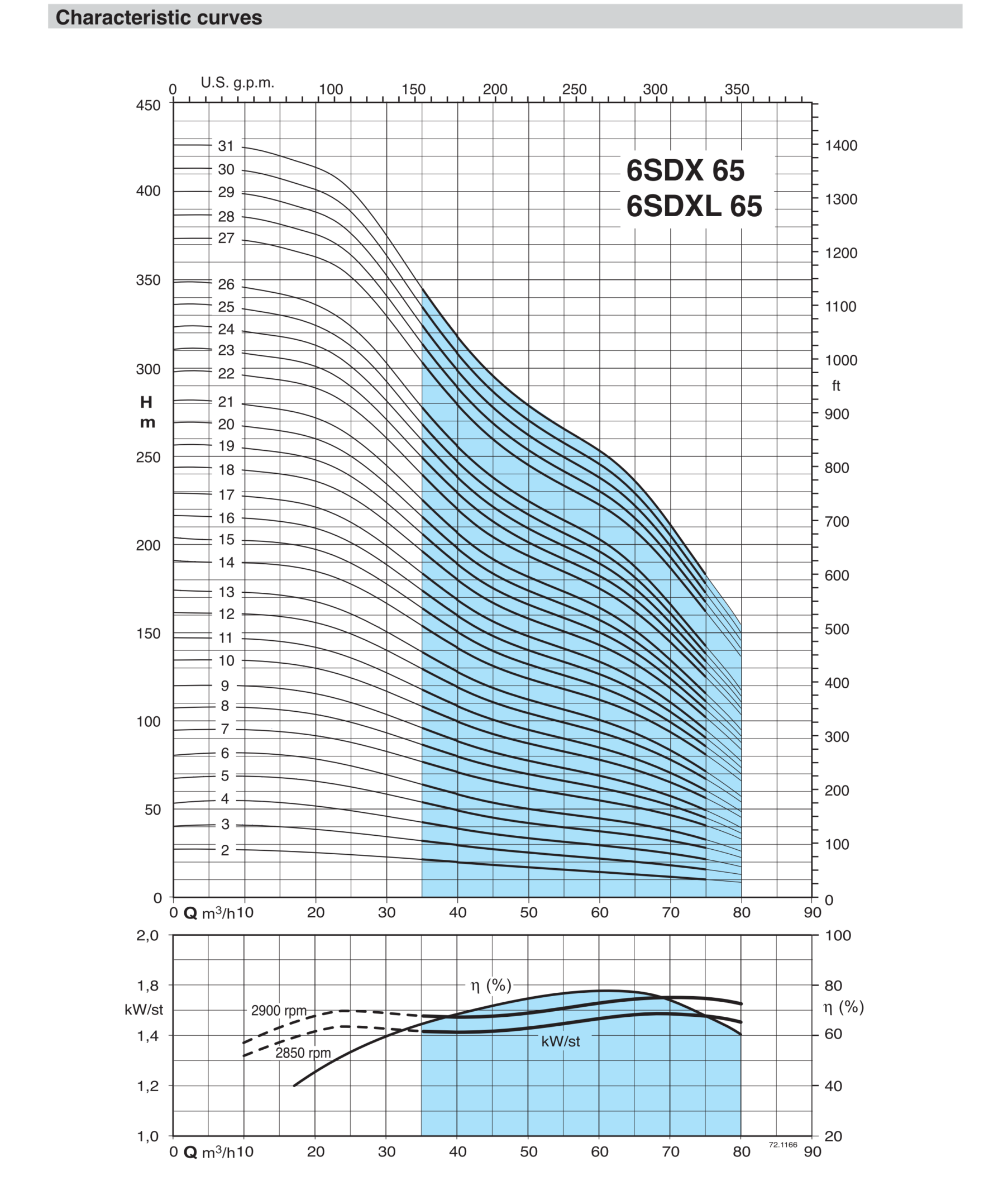

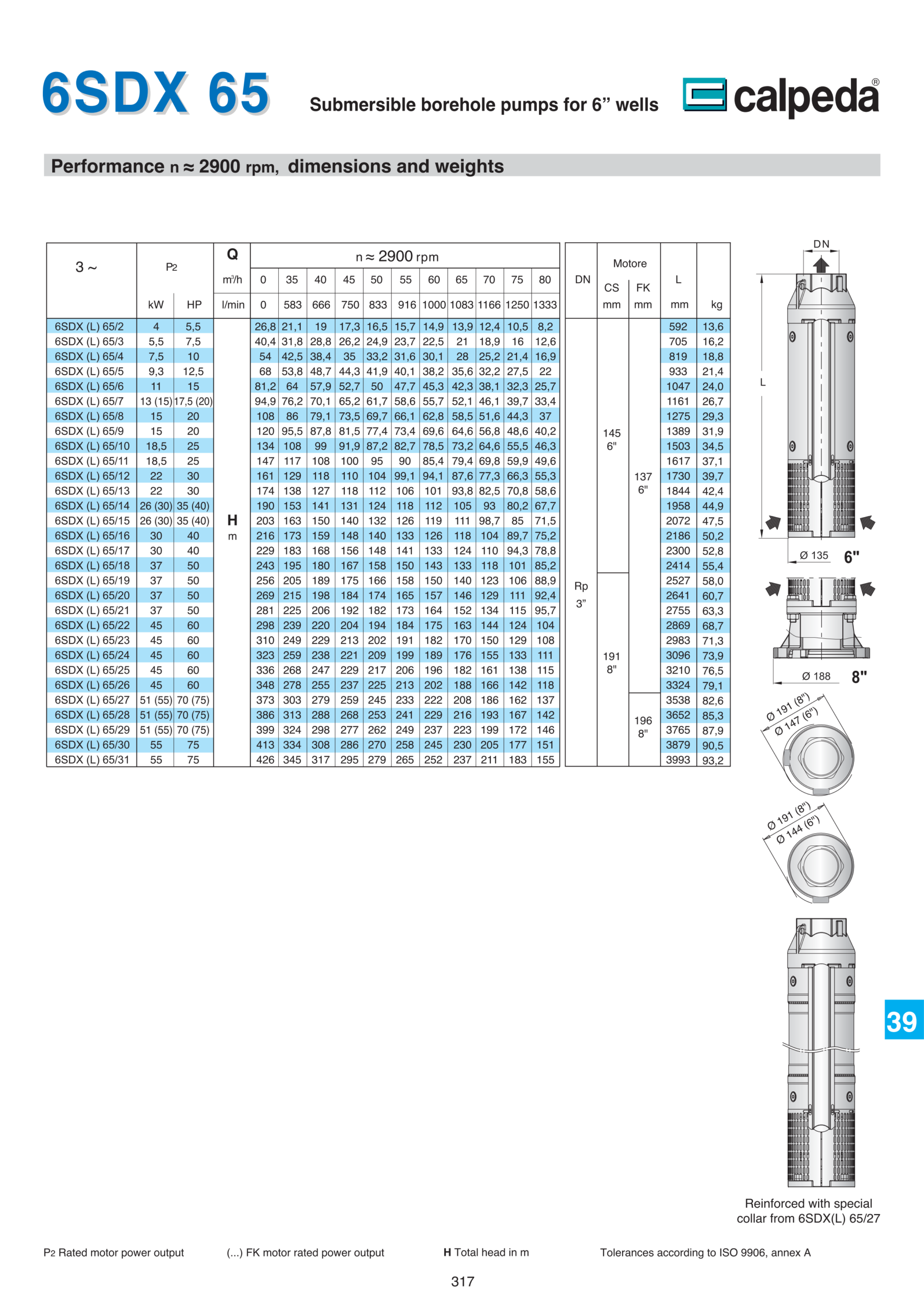

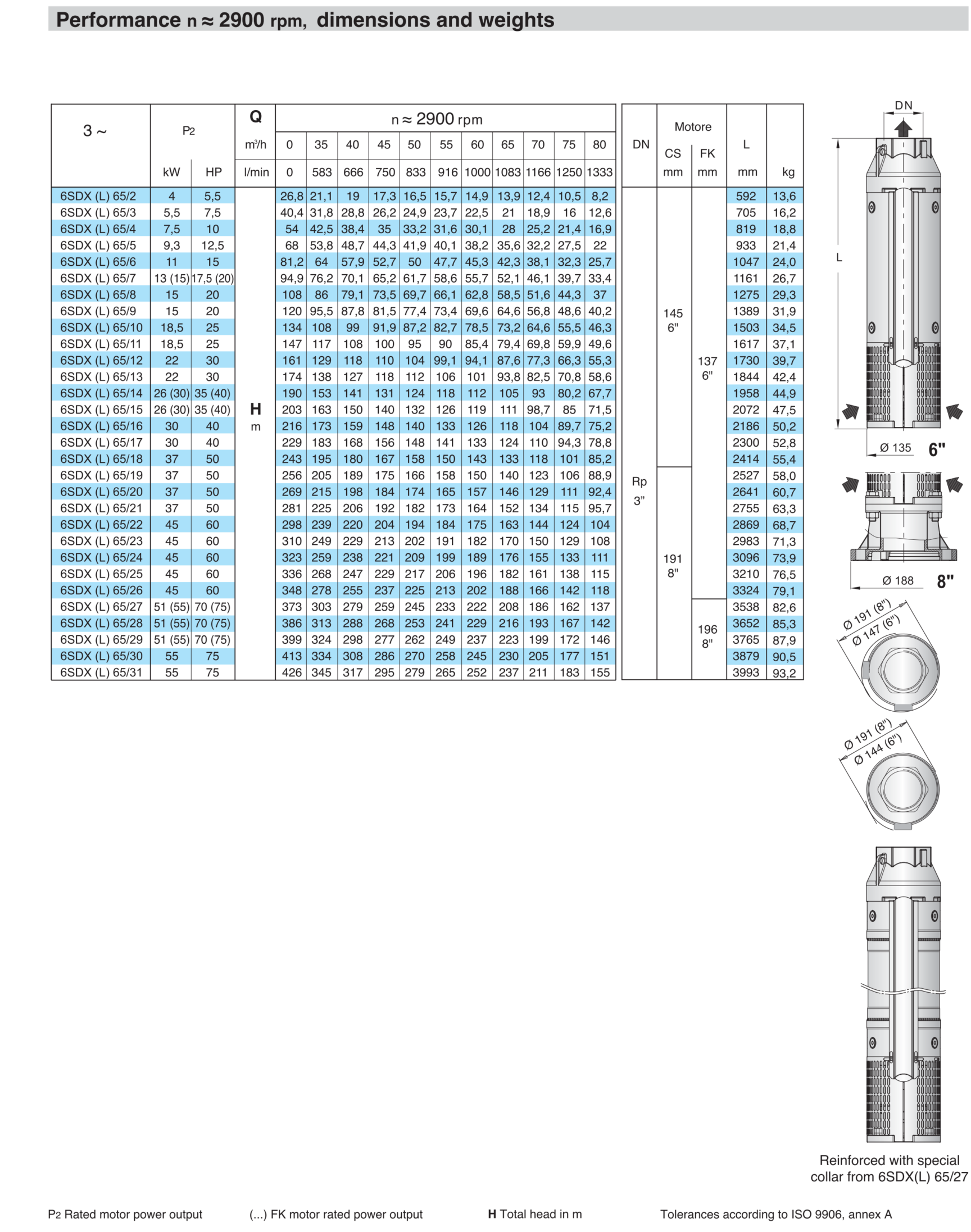

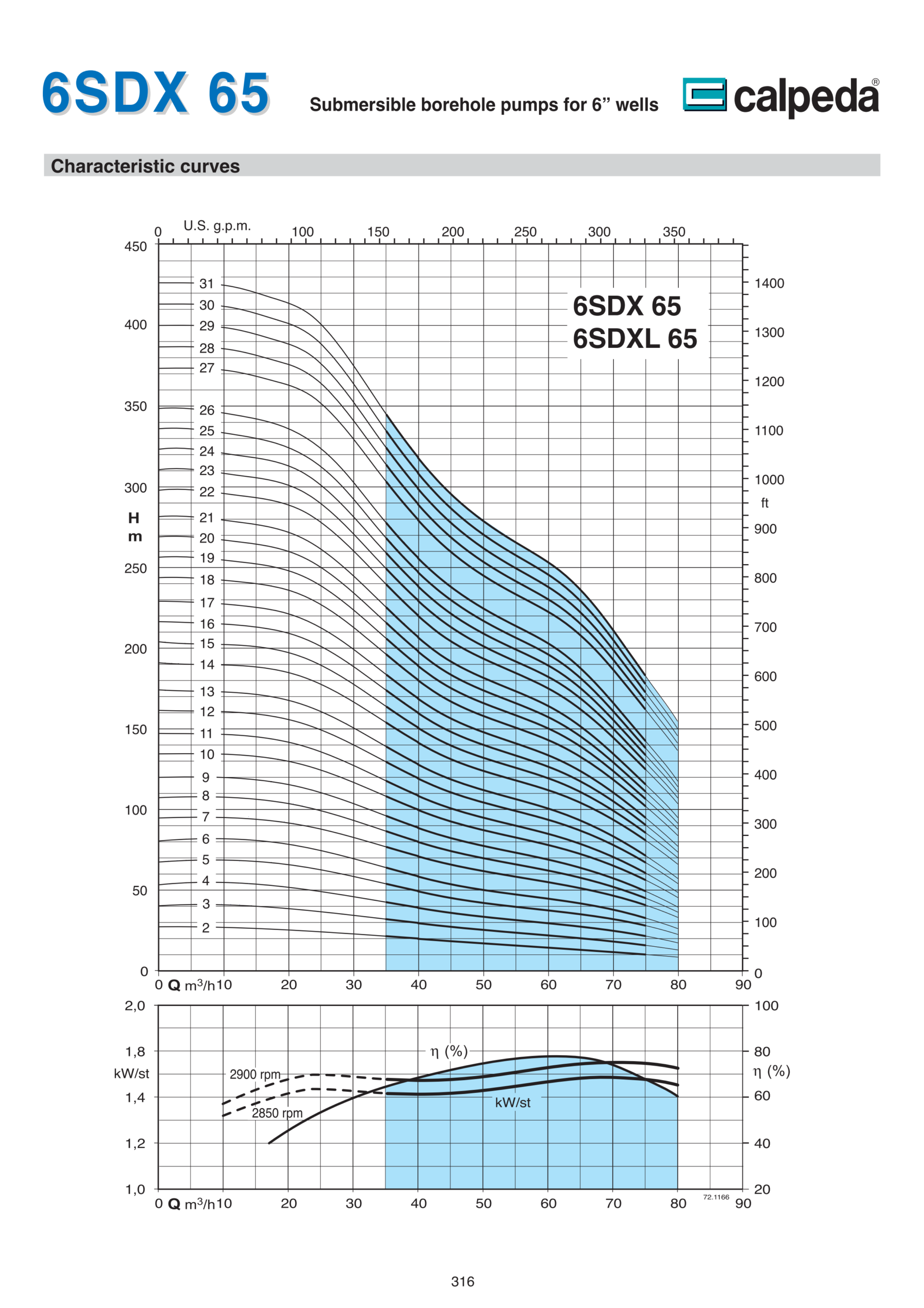

6SDX 65

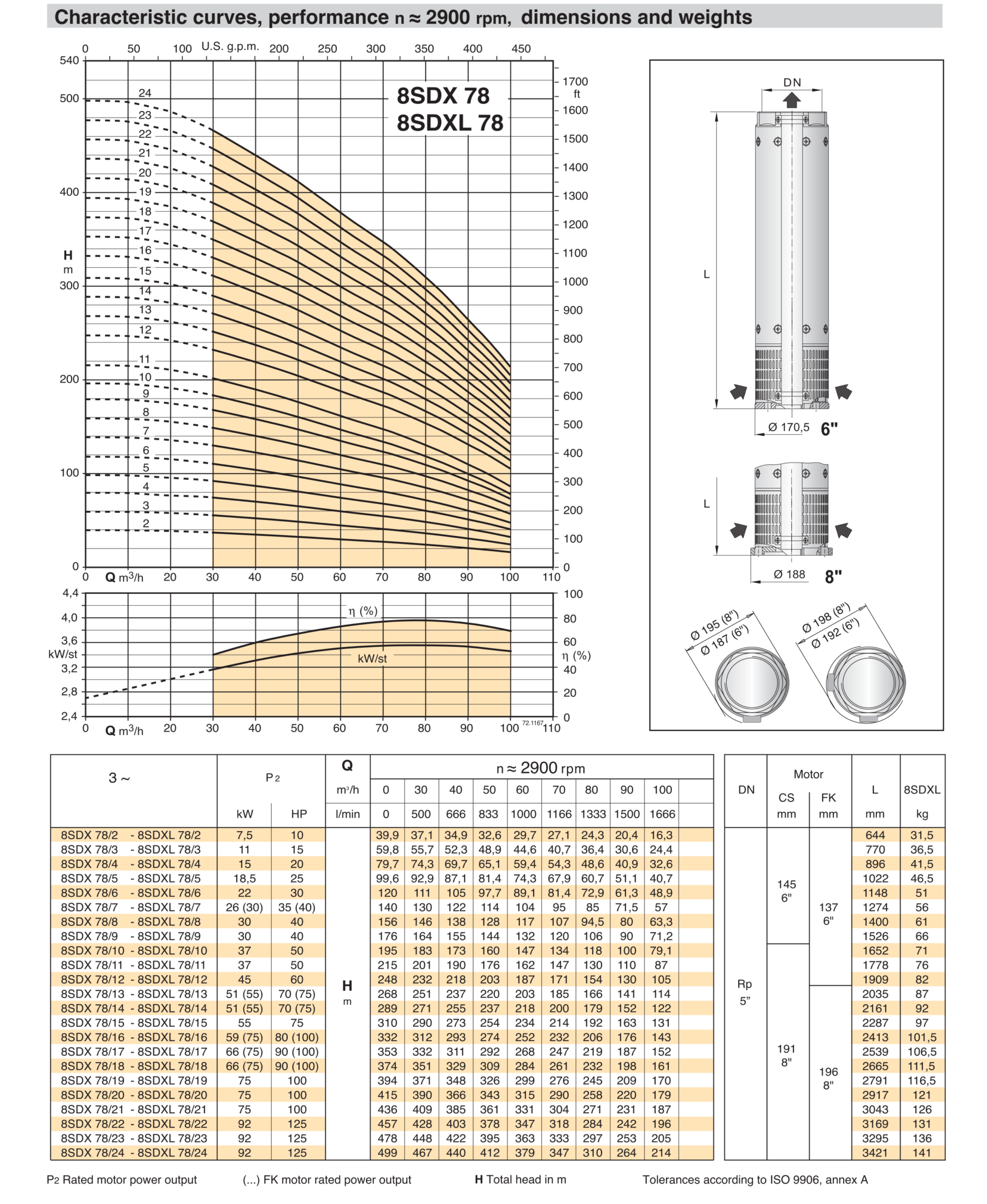

8SDX 78

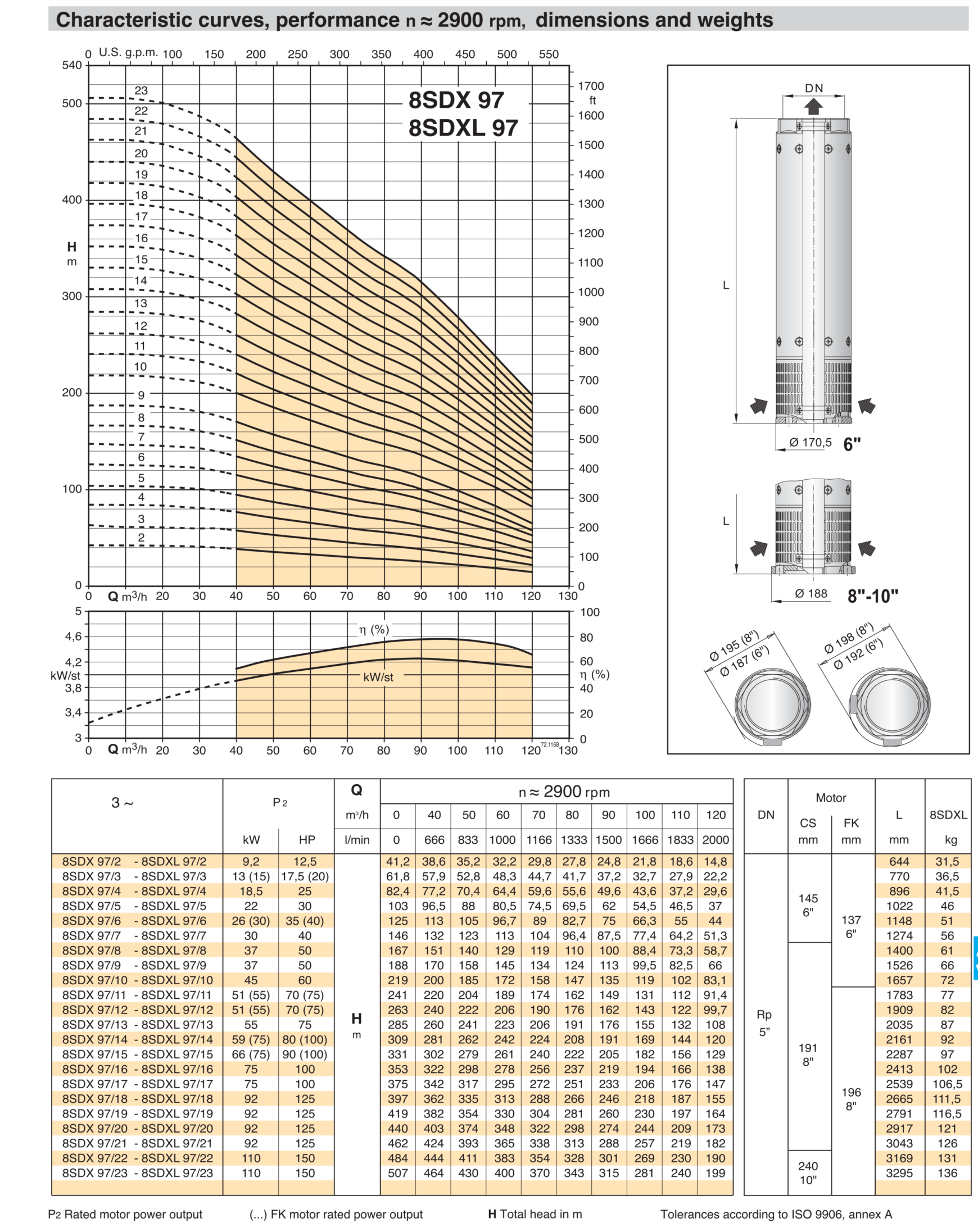

8SDX 97
