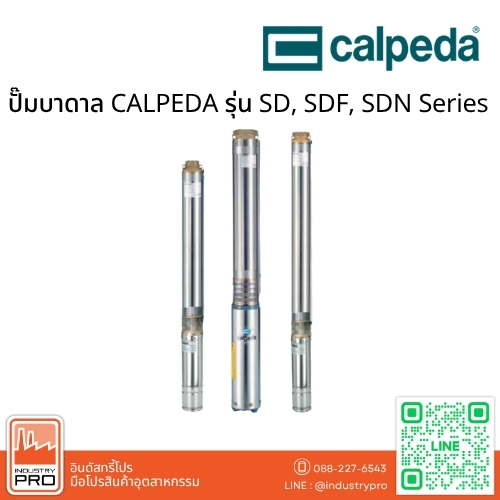

ปั๊มบาดาล CALPEDA รุ่น SD SDF SDN Series

ปั๊มบาดาล CALPEDA รุ่น SD-SDF-SDN Series เป็นปั๊มจุ่มบาดาลหลายใบพัด (Submersible Borehole Pump) สำหรับบ่อบาดาลขนาด 4 และ 6 นิ้ว โครงสร้างภายนอกผลิตจากสแตนเลส AISI 304 พร้อมวาล์วกันกลับในตัว รองรับปริมาณทรายในน้ำสูงสุด 150 กรัม/ลบ.ม. มีใบพัดให้เลือกทั้ง Radial Floating, Radial และ Mixed Flow เหมาะสำหรับระบบประปา งานเกษตรกรรม ระบบชลประทาน และงานสูบน้ำในภาคอุตสาหกรรม

ขอใบเสนอราคา

Categories: ปั๊มน้ำ, ปั๊มบาดาล Tags: CALPEDA, SD Series, SDF Series, SDN Series, Submersible Pump, ปั๊มจุ่มบาดาล, ปั๊มบาดาล, ปั๊มบาดาลสแตนเลส แบรนด์: CALPEDA

สนใจสั่งซื้อ หรือพูดคุยสอบถาม

รายละเอียดสินค้า

ปั๊มบาดาล CALPEDA รุ่น SD-SDF-SDN Series

ปั๊มบาดาล CALPEDA รุ่น SD-SDF-SDN Series เป็นปั๊มจุ่มหลายใบพัด (Multi-stage Submersible Borehole Pump) สำหรับสูบน้ำสะอาดจากบ่อบาดาลและบ่อลึกขนาด 4 นิ้ว (DN 100) และ 6 นิ้ว (DN 150) เหมาะสำหรับระบบประปา งานเกษตรกรรม ระบบชลประทาน ระบบดับเพลิง และงานสูบน้ำในโรงงานอุตสาหกรรม

ตัวปั๊มมีเสื้อหุ้มภายนอกผลิตจากสแตนเลส AISI 304 พร้อมชุดใบพัดที่ออกแบบแตกต่างกันตามซีรีส์ รองรับน้ำที่มีทรายปะปนได้สูงสุด 150 กรัมต่อลูกบาศก์เมตร มีวาล์วกันกลับ (Non-return Valve) ติดตั้งในท่อทางส่ง และสามารถประกอบร่วมกับมอเตอร์ปั๊มบาดาลที่มีขนาดข้อต่อตามมาตรฐาน NEMA

จุดเด่นและคุณสมบัติ

สำหรับบ่อบาดาล 4 และ 6 นิ้ว: ออกแบบสำหรับติดตั้งในบ่อบาดาลขนาด DN 100 และ DN 150 มม.
โครงสร้างสแตนเลส AISI 304: เสื้อหุ้มภายนอกผลิตจากสแตนเลสโครเมียม-นิกเกิล แข็งแรงและทนต่อการกัดกร่อน
ใบพัดหลายรูปแบบ: มีทั้ง Radial Floating, Radial และ Mixed Flow Impeller ให้เลือกตามลักษณะการใช้งาน
รองรับน้ำที่มีทรายปะปน: รองรับปริมาณทรายในน้ำได้สูงสุด 150 กรัม/ลบ.ม. ตามข้อมูลซีรีส์
วาล์วกันกลับในตัว: Built-in Non-return Valve ช่วยป้องกันน้ำไหลย้อนกลับเมื่อปั๊มหยุดทำงาน
การเชื่อมต่อมาตรฐาน: ท่อทางส่งใช้การเชื่อมต่อแบบเกลียวตามมาตรฐาน ISO 228
รองรับมอเตอร์มาตรฐาน NEMA: สามารถประกอบร่วมกับมอเตอร์บาดาลที่มีขนาดข้อต่อและกำลังเหมาะสม
ใช้งานต่อเนื่อง: รองรับ Continuous Duty ภายใต้เงื่อนไขการทำงานและการระบายความร้อนที่กำหนด

ประเภทใบพัดของ CALPEDA SD-SDF-SDN

ปั๊มบาดาล CALPEDA แต่ละซีรีส์ใช้ใบพัดแตกต่างกัน เพื่อให้เหมาะกับความต้องการด้านอัตราการไหลและแรงดันน้ำ

4SDF – Radial Floating Impeller: ใบพัดแบบแรงเหวี่ยงที่สามารถขยับตัวตามแนวแกนได้ เหมาะสำหรับการสูบน้ำบาดาลที่อาจมีทรายปะปน ช่วยลดโอกาสการติดขัดจากอนุภาคทราย

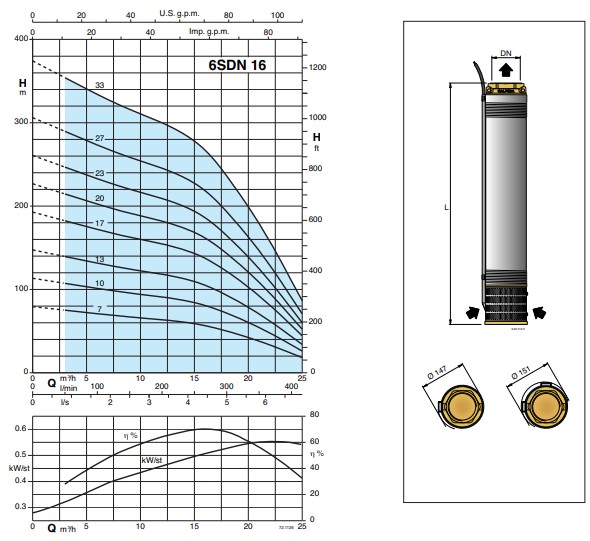

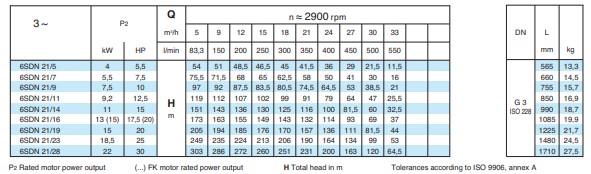

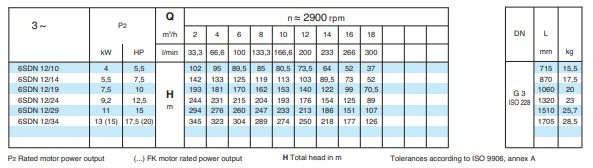

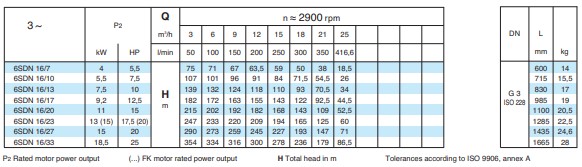

4SD 31 และ 6SDN – Radial Impeller: ใบพัดแบบ Radial เหมาะสำหรับระบบสูบน้ำที่ต้องการแรงส่งสูง

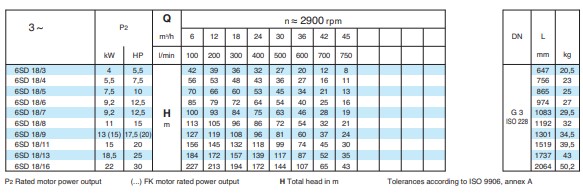

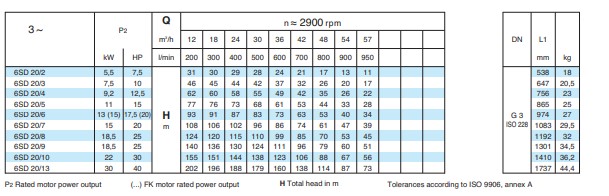

4SD 10, 4SD 15 และ 6SD – Mixed Flow Impeller: ใบพัดแบบผสม เหมาะสำหรับงานสูบน้ำที่ต้องการปริมาณน้ำและแรงส่งให้สอดคล้องกับระบบ

โครงสร้างและการผลิต (Construction)

CALPEDA SD-SDF-SDN เป็นปั๊มจุ่มสำหรับบ่อบาดาลขนาด 4 และ 6 นิ้ว เสื้อหุ้มภายนอกผลิตจากสแตนเลส AISI 304 โดยชุดเรือนใบพัดของรุ่น 4SD ผลิตจาก Polycarbonate ส่วนรุ่น 4SDF, 6SD และ 6SDN ใช้วัสดุ Noryl พร้อมวาล์วกันกลับติดตั้งภายในท่อทางส่ง

ตัวปั๊มมีการเชื่อมต่อแบบเกลียวตามมาตรฐาน ISO 228 และได้รับการออกแบบให้ประกอบร่วมกับมอเตอร์บาดาลมาตรฐาน NEMA โดยต้องเลือกขนาดและกำลังมอเตอร์ให้ตรงกับชุดปั๊ม

ตารางวัสดุ (Materials)

ส่วนประกอบ (Component)	วัสดุ (Material)
เสื้อหุ้มภายนอก (External Jacket)	Chrome-Nickel Stainless Steel AISI 304
เพลาปั๊ม (Pump Shaft)	Chrome-Nickel Stainless Steel AISI 304
ท่อทางส่ง (Delivery Casing)	Chrome-Nickel Stainless Steel AISI 304
ส่วนรองรับทางดูด (Suction Lantern)	Chrome-Nickel Stainless Steel AISI 304
ใบพัด (Impeller)	GFN2V (Noryl)
เรือนใบพัด (Diffuser / Stage Casing)	Polycarbonate สำหรับ 4SD / Noryl สำหรับ 4SDF, 6SD และ 6SDN
แหวนกันสึก (Wear Ring)	Chrome-Nickel Stainless Steel AISI 304
บูชรองรับ (Bearing Bush)	Thermoplastic Rubber

ข้อมูลทางเทคนิค (Technical Specifications)

ประเภทสินค้า: Submersible Borehole Pump
แบรนด์: CALPEDA
ซีรีส์: SD, SDF และ SDN
โครงสร้างปั๊ม: Multi-stage Submersible Pump
ขนาดบ่อบาดาล: 4 นิ้ว (DN 100) และ 6 นิ้ว (DN 150)
ประเภทใบพัด: Radial Floating, Radial และ Mixed Flow ตามรุ่น
วัสดุเสื้อหุ้มภายนอก: Stainless Steel AISI 304
ปริมาณทรายในน้ำสูงสุด: 150 กรัม/ลบ.ม.
มาตรฐานเกลียวท่อทางส่ง: ISO 228
วาล์วกันกลับ: Built-in Non-return Valve
การเชื่อมต่อกับมอเตอร์: NEMA Standard
การทำงาน: Continuous Duty

เงื่อนไขการใช้งาน (Operating Conditions)

รายการ	รายละเอียด
อุณหภูมิน้ำสูงสุดสำหรับมอเตอร์ 4 นิ้ว	35°C
อุณหภูมิน้ำสูงสุดสำหรับมอเตอร์ 6 นิ้ว	25°C
ปริมาณทรายในน้ำสูงสุด	150 g/m³
ระดับการป้องกันมอเตอร์ CS	IP68
ลักษณะการทำงาน	Continuous Duty

การใช้งานที่เหมาะสม (Applications)

ระบบประปาและระบบจ่ายน้ำ (Water Supply)
สูบน้ำสะอาดจากบ่อบาดาลและบ่อลึก
ระบบสูบน้ำสำหรับอาคารขนาดใหญ่และโรงงานอุตสาหกรรม
ระบบสูบน้ำสำหรับงานดับเพลิง (Fire Fighting Applications)
ระบบสูบน้ำสำหรับงานเกษตรกรรมและชลประทาน (Irrigation)

วาล์วกันกลับในตัว (Built-in Non-return Valve)

ปั๊มบาดาล CALPEDA SD-SDF-SDN มีวาล์วกันกลับติดตั้งภายในท่อทางส่ง ทำหน้าที่ช่วยป้องกันน้ำไหลย้อนกลับเข้าสู่ปั๊มเมื่อมอเตอร์หยุดทำงาน และช่วยลดความเสี่ยงจากแรงดันกระแทกภายในระบบท่อ (Water Hammer) ทั้งนี้การป้องกันแรงดันกระแทกของระบบยังขึ้นอยู่กับการออกแบบท่อและอุปกรณ์ประกอบอื่น ๆ

การประกอบร่วมกับมอเตอร์มาตรฐาน NEMA

ชุดปั๊มได้รับการออกแบบให้สามารถประกอบเข้ากับมอเตอร์ปั๊มบาดาลตามมาตรฐาน NEMA โดยสามารถเลือกใช้มอเตอร์ CALPEDA CS Series ที่มีขนาดและกำลังเหมาะสมกับปั๊ม ทั้งนี้ต้องตรวจสอบความเข้ากันได้ของเพลา หน้าแปลน กำลังมอเตอร์ และระบบไฟฟ้าก่อนติดตั้ง

ข้อควรพิจารณาในการเลือกใช้งาน

เลือกขนาดปั๊ม 4 หรือ 6 นิ้วให้เหมาะกับขนาดภายในของบ่อบาดาล
ตรวจสอบอัตราการไหลและระยะส่งจาก Performance Curve ของรุ่นย่อย
เลือกประเภทใบพัดให้เหมาะกับปริมาณน้ำ แรงดัน และลักษณะน้ำบาดาล
ตรวจสอบปริมาณทรายในน้ำไม่ให้เกิน 150 g/m³ ตามข้อมูลที่ระบุ
ตรวจสอบอุณหภูมิน้ำให้เหมาะกับขนาดและรุ่นมอเตอร์
เลือกมอเตอร์มาตรฐาน NEMA ที่มีกำลังเหมาะสมกับชุดปั๊ม
ตรวจสอบการไหลของน้ำเพื่อระบายความร้อนมอเตอร์ก่อนใช้งานต่อเนื่อง

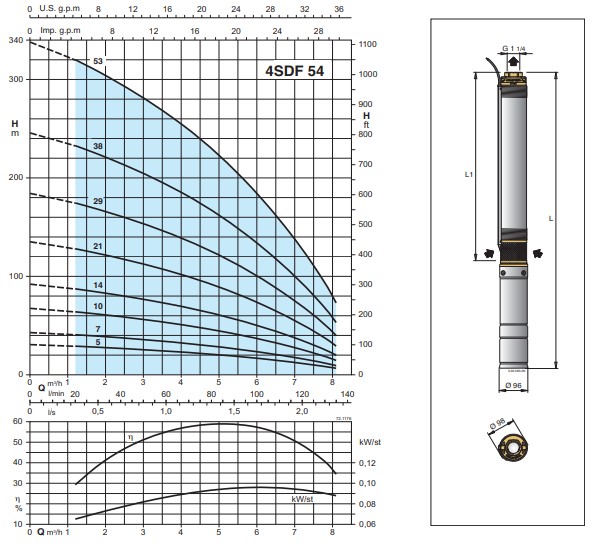

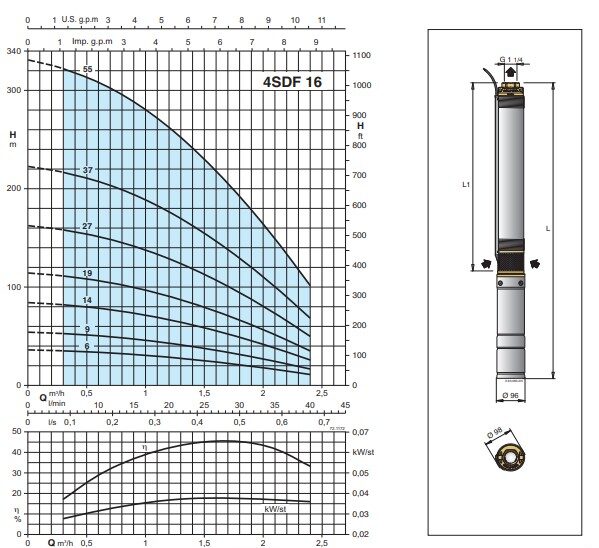

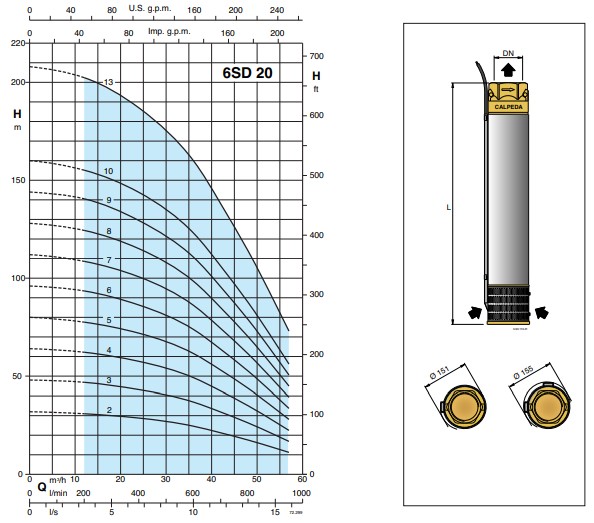

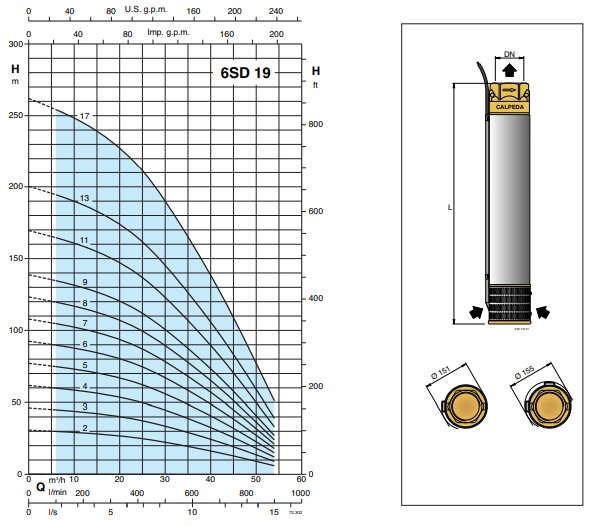

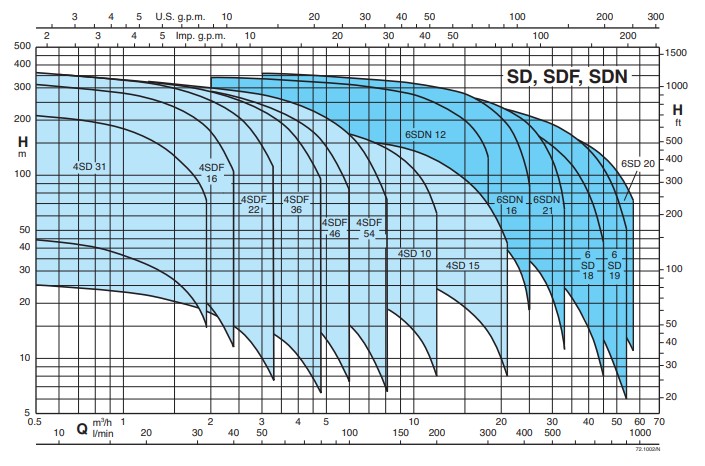

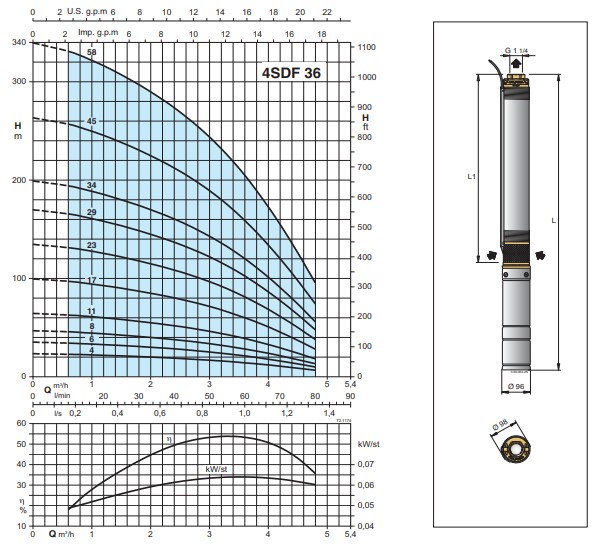

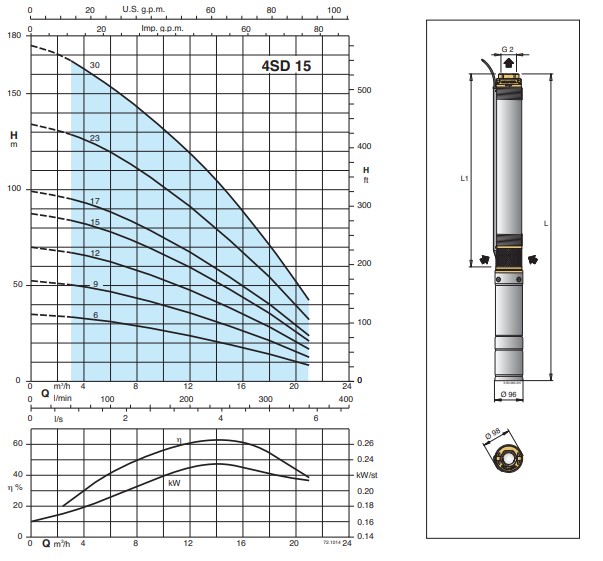

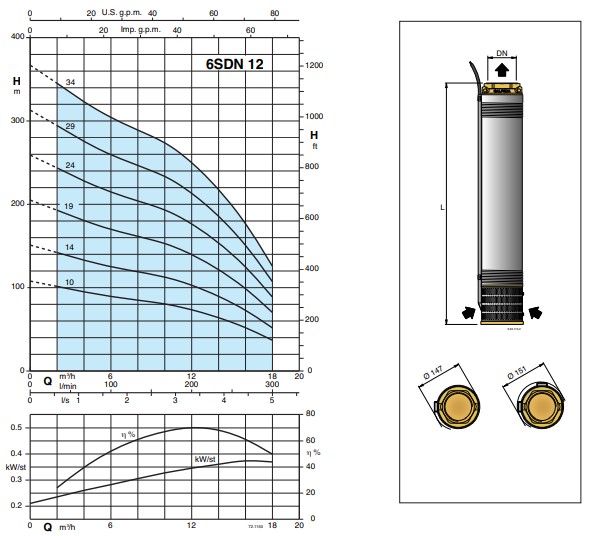

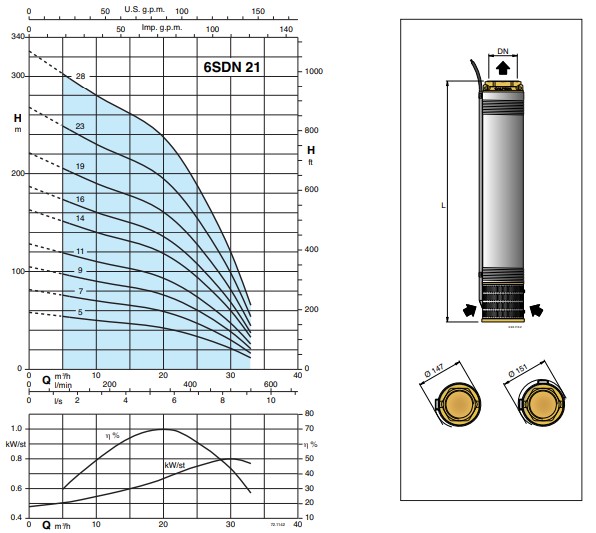

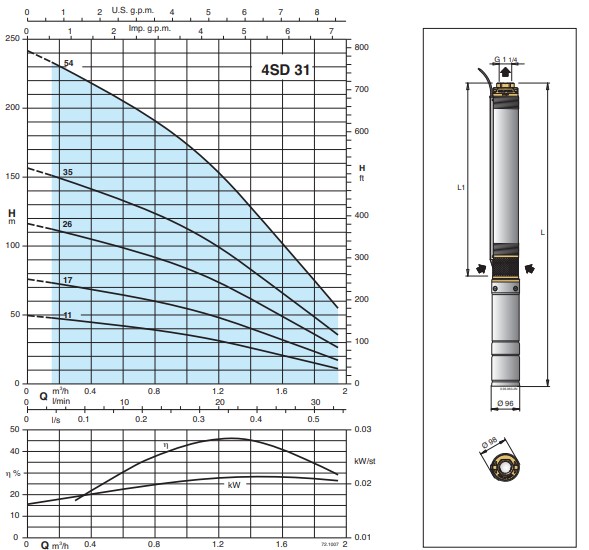

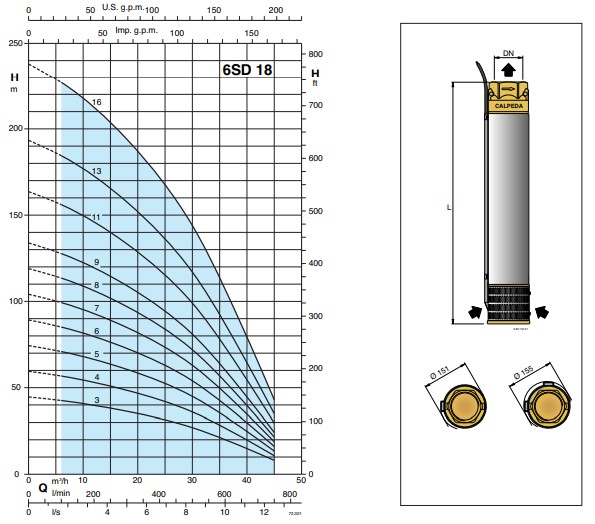

Coverage chart n ≈ 2900 rpm

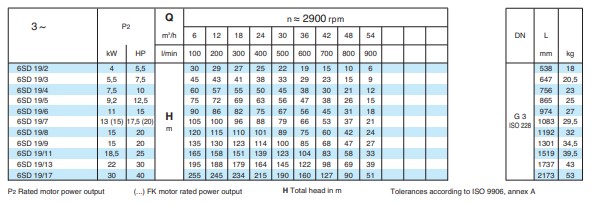

Performance CALPEDA SD / SDF Series

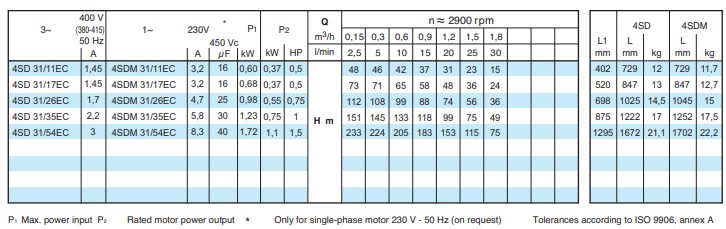

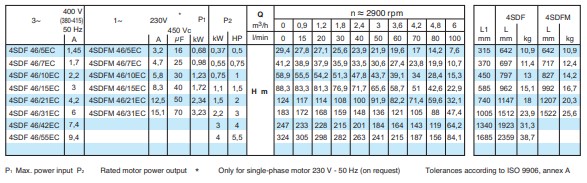

4SD 31 / 4SDF 16, 22, 36, 46 – Performance n ≈ 2900 rpm

3~ TYPE	400 V (380–415 V) 50 Hz A	1~ TYPE	230 V Capacitor *		P1 kW	P2		H m	Q – n ≈ 2900 1/min
			230 V A	450 Vc µF		kW	HP		m³/h: 0.15, 0.3, 0.6, 0.9, 1.2, 1.5, 1.8, 2.1, 2.4, 2.7, 3, 3.3, 3.6, 4.2, 4.8, 5.4, 6
			230 V A	450 Vc µF		kW	HP		0.15	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3	3.3	3.6	4.2	4.8	5.4	6
4SD 31/11EC	1.45	4SDM 31/11EC	3.2	16	0.60	0.37	0.5	H (m)	48	46	42	37	31	23	15
4SD 31/17EC	1.45	4SDM 31/17EC	3.2	16	0.68	0.37	0.5	H (m)	73	71	65	58	48	36	24
4SD 31/26EC	1.7	4SDM 31/26EC	4.7	25	0.98	0.55	0.75	H (m)	112	108	99	88	74	56	36
4SD 31/35EC	2.2	4SDM 31/35EC	5.8	30	1.23	0.75	1	H (m)	151	145	133	118	99	75	49
4SD 31/54EC	3	4SDM 31/54EC	8.3	40	1.72	1.1	1.5	H (m)	233	224	205	183	153	115	75

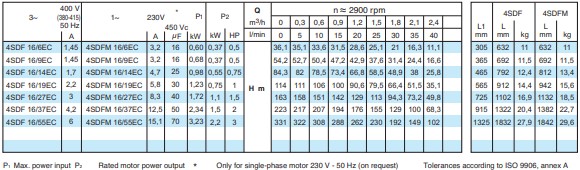

4SDF 16/6EC	1.45	4SDFM 16/6EC	3.2	16	0.60	0.37	0.5	H (m)		35.1	33.6	31.5	28.6	25.1	21	16.3	11.1
4SDF 16/9EC	1.45	4SDFM 16/9EC	3.2	16	0.68	0.37	0.5	H (m)		52.7	50.4	47.2	42.9	37.6	31.4	24.4	16.6
4SDF 16/14EC	1.7	4SDFM 16/14EC	4.7	25	0.98	0.55	0.75	H (m)		82	78.5	73.4	66.8	58.5	48.9	38	25.8
4SDF 16/19EC	2.2	4SDFM 16/19EC	5.8	30	1.23	0.75	1	H (m)		111	106	100	90.6	79.5	66.4	51.5	35.1
4SDF 16/27EC	3	4SDFM 16/27EC	8.3	40	1.72	1.1	1.5	H (m)		158	151	142	129	113	94.3	73.2	49.8
4SDF 16/37EC	4.2	4SDFM 16/37EC	12.5	50	2.34	1.5	2	H (m)		217	207	194	176	155	129	100	68.3
4SDF 16/55EC	6	4SDFM 16/55EC	15.1	70	3.23	2.2	3	H (m)		322	308	288	262	230	192	149	102

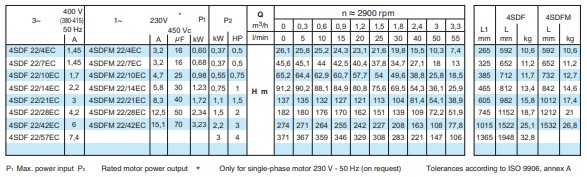

4SDF 22/4EC	1.45	4SDFM 22/4EC	3.2	16	0.60	0.37	0.5	H (m)		25.8	25.2	24.3	23.1	21.6	19.8	17.8	15.5	13	10.3	7.4
4SDF 22/7EC	1.45	4SDFM 22/7EC	3.2	16	0.68	0.37	0.5	H (m)		45.1	44	42.5	40.4	37.8	34.7	31.2	27.1	22.8	18	13
4SDF 22/10EC	1.7	4SDFM 22/10EC	4.7	25	0.98	0.55	0.75	H (m)		64.4	62.9	60.7	57.7	54	49.6	44.5	38.8	32.5	25.8	18.5
4SDF 22/14EC	2.2	4SDFM 22/14EC	5.8	30	1.23	0.75	1	H (m)		90.2	88.1	84.9	80.8	75.6	69.5	62.3	54.3	45.5	36.1	25.9
4SDF 22/21EC	3	4SDFM 22/21EC	8.3	40	1.72	1.1	1.5	H (m)		135	132	127	121	113	104	93.5	81.4	68.3	54.1	38.9
4SDF 22/28EC	4.2	4SDFM 22/28EC	12.5	50	2.34	1.5	2	H (m)		180	176	170	162	151	139	125	109	91.1	72.2	51.9
4SDF 22/42EC	6	4SDFM 22/42EC	15.1	70	3.23	2.2	3	H (m)		271	264	255	242	227	208	187	163	137	108	77.8
4SDF 22/57EC	7.4					3	4	H (m)		367	359	346	329	308	283	254	221	185	147	106

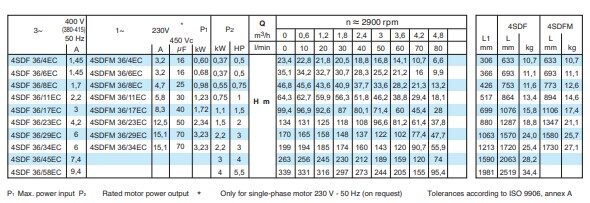

4SDF 36/4EC	1.45	4SDFM 36/4EC	3.2	16	0.60	0.37	0.5	H (m)			22.8	22.3	21.8	21.3	20.5	19.7	18.8	17.9	16.8	15.6	14.1	10.7	6.6
4SDF 36/6EC	1.45	4SDFM 36/6EC	3.2	16	0.68	0.37	0.5	H (m)			34.2	33.5	32.7	31.9	30.7	29.6	28.3	26.9	25.2	23.4	21.2	16	9.9
4SDF 36/8EC	1.7	4SDFM 36/8EC	4.7	25	0.98	0.55	0.75	H (m)			45.6	44.7	43.6	42.5	40.9	39.4	37.7	35.9	33.6	31.2	28.2	21.3	13.2
4SDF 36/11EC	2.2	4SDFM 36/11EC	5.8	30	1.23	0.75	1	H (m)			62.7	61.4	59.9	58.4	56.3	54.2	51.8	49.3	46.2	42.9	38.8	29.4	18.1
4SDF 36/17EC	3	4SDFM 36/17EC	8.3	40	1.72	1.1	1.5	H (m)			96.9	95	92.6	90.3	87	83.8	80.1	76.2	71.4	66.2	60	45.4	28
4SDF 36/23EC	4.2	4SDFM 36/23EC	12.5	50	2.34	1.5	2	H (m)			131	128	125	122	118	113	108	103	96.6	89.6	81.2	61.4	37.8
4SDF 36/29EC	6	4SDFM 36/29EC	15.1	70	3.23	2.2	3	H (m)			165	162	158	154	148	143	137	130	122	113	102	77.4	47.7
4SDF 36/34EC	6	4SDFM 36/34EC	15.1	70	3.23	2.2	3	H (m)			194	190	185	180	174	168	160	152	143	132	120	90.7	55.9
4SDF 36/45EC	7.4					3	4	H (m)			256	251	245	239	230	222	212	202	189	175	159	120	74
4SDF 36/58EC	9.4					4	5.5	H (m)			331	324	316	308	297	286	273	260	244	226	205	155	95.4

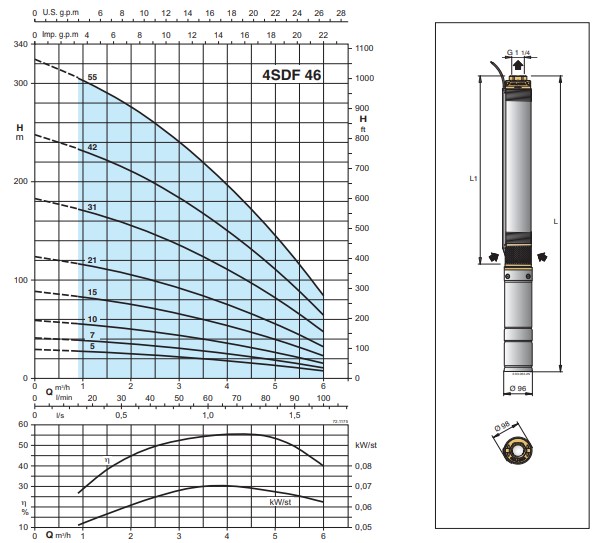

4SDF 46/5EC	1.45	4SDFM 46/5EC	3.2	16	0.68	0.37	0.5	H (m)				27.8	27.1	26.4	25.6	25	23.9	22.9	21.9	20.7	19.6	17	14.2	11.1	7.6
4SDF 46/7EC	1.7	4SDFM 46/7EC	4.7	25	0.98	0.55	0.75	H (m)				38.9	37.9	36.9	35.9	35	33.5	32	30.6	29	27.4	23.8	19.9	15.5	10.7
4SDF 46/10EC	2.2	4SDFM 46/10EC	5.8	30	1.23	0.75	1	H (m)				55.5	54.2	52.7	51.3	50	47.8	45.8	43.7	41.5	39.1	34	28.4	22.2	15.3
4SDF 46/15EC	3	4SDFM 46/15EC	8.3	40	1.72	1.1	1.5	H (m)				83.3	81.3	79.1	76.9	75	71.7	68.7	65.6	62.2	58.7	51	42.6	33.3	22.9
4SDF 46/21EC	4.2	4SDFM 46/21EC	12.5	50	2.34	1.5	2	H (m)				117	114	111	108	105	100	96.2	91.9	87.1	82.2	71.4	59.6	46.6	32.1
4SDF 46/31EC	6	4SDFM 46/31EC	15.1	70	3.23	2.2	3	H (m)				172	168	163	159	155	148	142	136	129	121	105	88	68.8	47.4
4SDF 46/42EC	7.4					3	4	H (m)				233	228	221	215	210	201	192	184	174	164	143	119	93.2	64.2
4SDF 46/55EC	9.4					4	5.5	H (m)				305	298	290	282	275	263	252	241	228	215	187	156	122	84.1

Q (L/min): 2.5, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 70, 80, 90, 100

Performance n ≈ 2900 rpm(4SD, 4SDF)

3~ TYPE	400 V (380–415 V) 50 Hz A	1~ TYPE	230 V Capacitor *		P1 kW	P2		H m	Q – n ≈ 2900 1/min
			230 V A	450 Vc µF		kW	HP		m³/h: 1.2, 1.5, 1.8, 2.4, 3, 3.6, 4.8, 6, 7.2, 8.1, 8.4, 9.6, 10.8, 12, 15, 18, 21
			230 V A	450 Vc µF		kW	HP		1.2	1.5	1.8	2.4	3	3.6	4.8	6	7.2	8.1	8.4	9.6	10.8	12	15	18	21

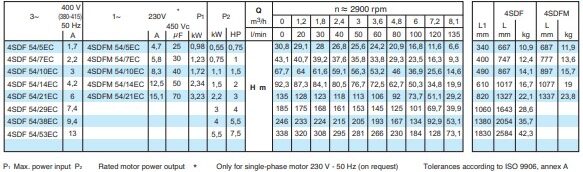

4SDF 54/5EC	1.7	4SDFM 54/5EC	4.7	25	0.98	0.55	0.75	H (m)	29.1	28.5	28	26.8	25.6	24.2	20.9	16.8	11.6	6.6
4SDF 54/7EC	2.2	4SDFM 54/7EC	5.8	30	1.23	0.75	1	H (m)	40.7	39.8	39.2	37.6	35.8	33.8	29.3	23.5	16.3	9.3
4SDF 54/10EC	3	4SDFM 54/10EC	8.3	40	1.72	1.1	1.5	H (m)	64	62.6	61.6	59.1	56.3	53.2	46	36.9	25.6	14.6
4SDF 54/14EC	4.2	4SDFM 54/14EC	12.5	50	2.34	1.5	2	H (m)	87.3	85.4	84.1	80.5	76.7	72.5	62.7	50.3	34.8	19.9
4SDF 54/21EC	6	4SDFM 54/21EC	15.1	70	3.23	2.2	3	H (m)	128	125	123	118	113	106	92	73.7	51.1	29.2
4SDF 54/29EC	7.4					3	4	H (m)	175	171	168	161	153	145	125	101	69.7	39.9
4SDF 54/38EC	9.4					4	5.5	H (m)	233	228	224	215	205	193	167	134	92.9	53.1
4SDF 54/53EC	13					5.5	7.5	H (m)	320	313	308	295	281	266	230	184	128	73.1

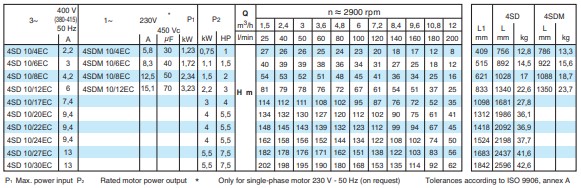

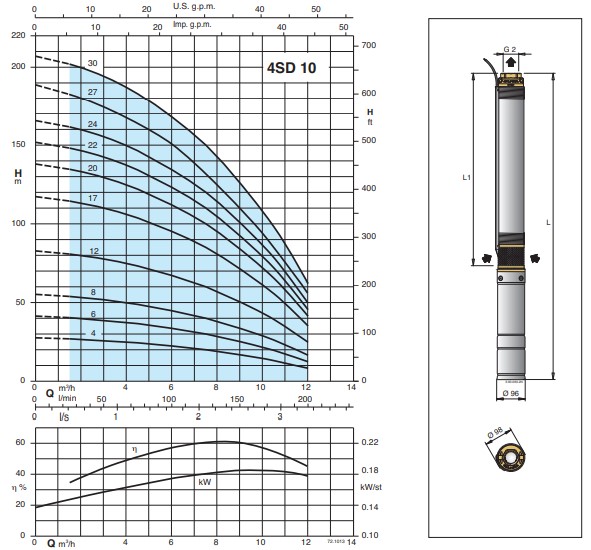

4SD 10/4EC	2.2	4SDM 10/4EC	5.8	30	1.23	0.75	1	H (m)			27	26.5	26	26	25	24	23	20	18.5	18	17	12	8
4SD 10/6EC	3	4SDM 10/6EC	8.3	40	1.72	1.1	1.5	H (m)			40	40	39	39	38	36	34	31	28	27	25	18	12
4SD 10/8EC	4.2	4SDM 10/8EC	12.5	50	2.34	1.5	2	H (m)			54	53.5	53	52	51	48	45	41	37	36	34	25	16
4SD 10/12EC	6	4SDM 10/12EC	15.1	70	3.23	2.2	3	H (m)			81	80	79	78	76	72	67	61	56	54	51	37	25
4SD 10/17EC	7.4					3	4	H (m)			114	113	112	111	108	102	95	87	79	76	72	52	35
4SD 10/20EC	9.4					4	5.5	H (m)			134	133	132	130	127	120	112	102	93	90	75	61	41
4SD 10/22EC	9.4					4	5.5	H (m)			148	147	145	143	139	132	123	112	102	99	94	67	45
4SD 10/24EC	9.4					4	5.5	H (m)			162	160	158	156	152	144	134	122	112	108	102	74	50
4SD 10/27EC	13					5.5	7.5	H (m)			182	180	178	176	171	162	151	138	126	122	103	83	56
4SD 10/30EC	13					5.5	7.5	H (m)			202	200	198	195	190	180	168	153	140	135	114	92	62

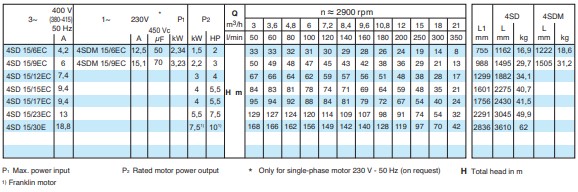

4SD 15/6EC	4.2	4SDM 15/6EC	12.5	50	2.34	1.5	2	H (m)					33	33	32	31	30	29	29	28	26	24	19	14	8
4SD 15/9EC	6	4SDM 15/9EC	15.1	70	3.23	2.2	3	H (m)					50	49	48	47	45	43	43	42	38	36	29	21	13
4SD 15/12EC	7.4					3	4	H (m)					67	66	64	62	59	57	57	56	51	48	38	28	17
4SD 15/15EC	9.4					4	5.5	H (m)					84	83	81	78	74	71	71	69	64	59	48	35	21
4SD 15/17EC	9.4					4	5.5	H (m)					95	94	92	88	84	81	81	79	72	67	54	40	24
4SD 15/23EC	13					5.5	7.5	H (m)					129	127	124	120	114	109	109	107	98	91	74	54	32
4SD 15/30E	18.8					7.5	10¹	H (m)					168	166	162	156	149	142	142	140	128	119	97	70	42

Q (L/min): 20, 25, 30, 40, 50, 60, 80, 100, 120, 135, 140, 160, 180, 200, 250, 300, 350

P1 = Max. power input. P2 = Rated motor power output. ¹ Motor Franklin. * Single-phase 230 V 50 Hz on request. Tolerances according to ISO 9906, Annex A.
