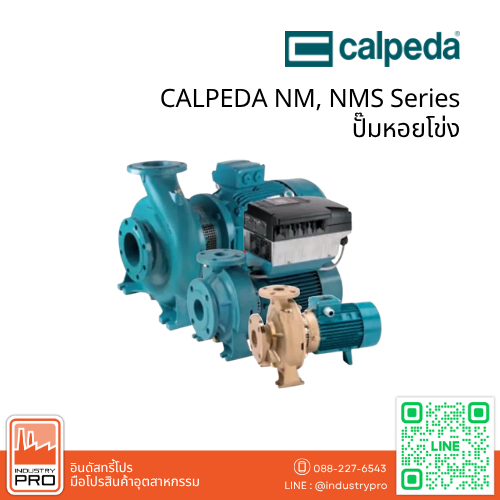

ปั๊มหอยโข่ง CALPEDA NM, NMS Series มาตรฐาน EN 733
CALPEDA NM, NMS Series เป็นปั๊มหอยโข่งแบบ Close-coupled ที่ออกแบบตามมาตรฐานยุโรป EN 733 (DIN 24255) โดยมีทางดูดแบบ Axial Suction และทางส่งแบบ Radial Delivery ด้านบน เหมาะสำหรับงานระบบอาคาร โรงงานอุตสาหกรรม ระบบประปา และระบบน้ำที่ต้องการปั๊มมาตรฐานพร้อมหน้าแปลนสำหรับติดตั้งในระบบท่อ.
จุดเด่นของ CALPEDA NM, NMS
- ปั๊มหอยโข่งแบบ Close-coupled
- ออกแบบตามมาตรฐาน EN 733
- หน้าแปลนมาตรฐาน PN 10 ตาม EN 1092-2
- ทางดูดแบบ Axial Suction
- ทางส่งแบบ Radial Delivery ด้านบน
- รุ่น NMS ใช้โครงสร้าง Stub-Shaft
- มี Thrust Bearing ในชุด Lantern สำหรับรุ่นที่ใช้โครงสร้างดังกล่าว
- รองรับการทำงานต่อเนื่อง (Continuous Duty)
- มีทั้งรุ่น Cast Iron และ Bronze
- รองรับมอเตอร์ประสิทธิภาพ IE3 และบางช่วงกำลังรองรับ IE4 ตามรุ่น
โครงสร้างของ NM และ NMS
สำหรับรุ่นกำลังไม่เกิน 22 kW ผู้ผลิตใช้มอเตอร์ที่มีเพลายื่นออกมาเชื่อมต่อกับชุดปั๊มโดยตรง ส่วนช่วงประมาณ 30–75 kW ใช้โครงสร้าง Bracket สำหรับมอเตอร์มาตรฐานร่วมกับ Stub-Shaft และ Thrust Bearing ในตัว. Calpeda (Thailand) Co., Ltd.
ตัวเรือนปั๊มมีทางดูดตามแนวแกนและทางส่งออกด้านบนตามแนวรัศมี ขณะที่ขนาดหลักและสมรรถนะอ้างอิงมาตรฐาน EN 733 ทำให้เหมาะกับงาน Retrofit หรือระบบที่ต้องการใช้ปั๊มตามมาตรฐานมิติเดียวกัน.
วัสดุของปั๊ม
รุ่น NM, NMS มาตรฐานใช้ Pump Casing และส่วนประกอบหลักบางส่วนเป็น Cast Iron GJL 200 EN 1561 ส่วนรุ่น B-NM, B-NMS ใช้ Bronze G-CuSn10 EN 1982 ในชิ้นส่วนที่กำหนด โดยรุ่น Bronze เหมาะกับงานที่ต้องการวัสดุทนการกัดกร่อนมากขึ้น.
Impeller มีทั้งแบบ Cast Iron และ Bronze/Brass ตามรุ่น ส่วน Shaft ใช้ AISI 430 หรือ AISI 303 ในรุ่นมาตรฐาน และ AISI 316 ในกลุ่ม Bronze ขณะที่ Mechanical Seal มาตรฐานใช้ Carbon – Ceramic – NBR.
CALPEDA NM, NMS เหมาะกับงานอะไร
รุ่นนี้ออกแบบสำหรับของเหลวสะอาดที่ไม่มีสารกัดกร่อนต่อวัสดุของปั๊ม และมีสิ่งปนเปื้อนไม่เกินประมาณ 0.2% โดยเหมาะกับงานดังนี้:
- ระบบประปาและจ่ายน้ำ
- ระบบ Heating
- ระบบ Air Conditioning
- ระบบ Cooling
- ระบบหมุนเวียนน้ำ
- ระบบอาคารขนาดใหญ่
- โรงงานอุตสาหกรรม
- ระบบดับเพลิง
- ระบบชลประทาน
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Components) | รุ่น NM, NMS | รุ่น B-NM, B-NMS |
|---|---|---|
| Pump casing / Lantern bracket (NM) / Casing cover (NMS) | Cast iron GJL 200 EN 1561 | Bronze G-CuSn10 EN 1982 |
| Lantern bracket (NMS) | Cast iron GJL 200 EN 1561 | Cast iron GJL 200 EN 1561 |
| Impeller | Cast iron GJL 200 EN 1561 | Bronze G-CuSn10 EN 1982 / Brass P-CuZn40Pb2 |
| Shaft | Cr steel AISI 430 / Cr-Ni AISI 303 | Cr-Ni-Mo steel AISI 316 (1.4401) |
| Mechanical seal | Carbon – Ceramic – NBR | |
ข้อมูลคุณสมบัติทางเทคนิค
| คุณสมบัติทางเทคนิค | NM, NMD (Threaded Ports) | NM, NMS (Flanged Ports EN 733) | NM4, NMS4 (4-Pole / 1450 rpm) |
|---|---|---|---|
| อัตราการไหลสูงสุด (Max Flow) | สูงสุด 42 m³/h | สูงสุด 480 m³/h | สูงสุด 480 m³/h |
| แรงดันสูงสุด (Max Head) | สูงสุด 114 m (รุ่น NMD) | สูงสุด 95 m | สูงสุด 95 m |
| อุณหภูมิของเหลว (Liquid Temp) | -10 °C ถึง +90 °C | ||
| แรงดันใช้งานสูงสุด (Max Pressure) | 10 bar (บางรุ่นรองรับ 16 bar) | ||
| ระดับประสิทธิภาพมอเตอร์ | IE3 (สำหรับ ≥ 0.75 kW) | IE3 (≥ 0.75 kW), IE4 (≥ 75 kW) | IE3 (≥ 0.75 kW), IE4 (≥ 75 kW) |
