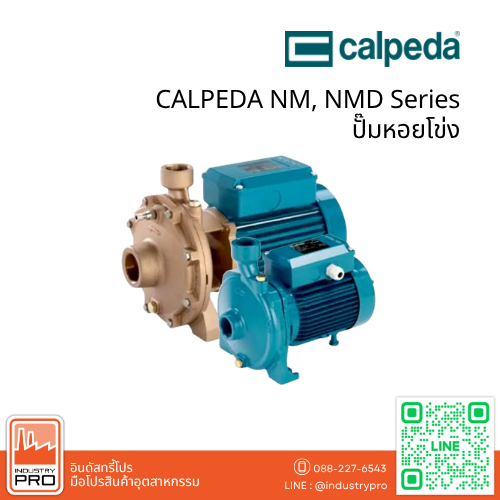

ปั๊มหอยโข่ง CALPEDA NM, NMD Series
CALPEDA NM, NMD Series เป็นปั๊มหอยโข่งแบบ Close-Coupled ที่ออกแบบให้มอเตอร์และปั๊มเชื่อมต่อกันโดยตรงผ่าน Extended Shaft ช่วยให้ชุดปั๊มมีขนาดกะทัดรัด ติดตั้งง่าย และเหมาะกับระบบน้ำที่ต้องการการทำงานต่อเนื่อง ทั้งในอาคารและงานอุตสาหกรรม.
จุดแตกต่างหลักของทั้งสองรุ่นคือ NM ใช้ใบพัดเดี่ยว (Single Impeller) สำหรับงานทั่วไป ขณะที่ NMD ใช้ใบพัดคู่ (Twin Impeller) แบบ Back-to-Back เพื่อเพิ่มแรงดันและช่วยสร้างสมดุลของ Axial Thrust เหมาะกับระบบที่ต้องการ Head สูงกว่า.
ความแตกต่างระหว่าง CALPEDA NM และ NMD
CALPEDA NM
เป็นปั๊มหอยโข่งใบพัดเดี่ยว เหมาะสำหรับงานจ่ายน้ำ ระบบหมุนเวียน และงานทั่วไปที่ต้องการ Flow และ Head ตามช่วง Performance ของแต่ละรุ่น
CALPEDA NMD
เป็นปั๊มหอยโข่งใบพัดคู่ โดยติดตั้งใบพัดแบบ Back-to-Back เพื่อเพิ่ม Head และช่วยลดผลจากแรงผลักตามแนวแกน จึงเหมาะกับระบบที่ต้องการแรงดันสูงขึ้น เช่น Booster System หรืองานจ่ายน้ำที่มี Total Head สูงกว่า.
จุดเด่นและคุณสมบัติ
- ปั๊มหอยโข่งแบบ Close-Coupled
- รุ่น NM ใช้ใบพัดเดี่ยว
- รุ่น NMD ใช้ใบพัดคู่แบบ Back-to-Back
- ใช้มอเตอร์ 2 Pole ความเร็วประมาณ 2900 rpm
- รองรับการทำงานต่อเนื่อง (Continuous Duty)
- มีมอเตอร์ประสิทธิภาพระดับ IE2/IE3 ตามกำลังและรุ่น
- เชื่อมต่อท่อแบบ Threaded Ports ตาม ISO 228/1
- มีรุ่นมาตรฐานและรุ่น Bronze สำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนมากขึ้น.
โครงสร้างและวัสดุ
รุ่นมาตรฐาน NM และ NMD ใช้ Pump Casing และ Lantern Bracket ทำจาก Cast Iron GJL 200 EN 1561 ส่วนรุ่น B-NM และ B-NMD ใช้วัสดุ Bronze G-Cu Sn 10 EN 1982
Impeller ใช้ Brass P-Cu Zn 40 Pb 2 เป็นหลัก โดยบางรุ่นมีวัสดุแตกต่างกันตามสเปก ส่วน Shaft ใช้ AISI 430 หรือ AISI 303 ในรุ่นมาตรฐาน และ AISI 316 ในรุ่น Bronze ขณะที่ Mechanical Seal ใช้ Carbon – Ceramic – NBR.
CALPEDA NM, NMD เหมาะกับงานอะไร
ปั๊มรุ่นนี้เหมาะสำหรับสูบของเหลวสะอาดที่ไม่มีฤทธิ์กัดกร่อน และมีปริมาณของแข็งไม่เกินประมาณ 0.2% โดยรองรับงาน เช่น ระบบจ่ายน้ำ ระบบ Booster ระบบปรับอากาศ ระบบทำความร้อน ระบบ Cooling ระบบหมุนเวียน งานอาคาร งานอุตสาหกรรม ระบบดับเพลิง และระบบชลประทาน.
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: -10°C ถึง +90°C
- อุณหภูมิแวดล้อม: สูงสุด 40°C
- ระยะดูดลึกสูงสุด: 7 เมตร
- แรงดันใช้งานสูงสุด: 10 bar
- บางรุ่นของ NMD รองรับได้สูงสุด 16 bar
- รองรับ Continuous Duty
- เหมาะกับของเหลวสะอาดที่มีของแข็งไม่เกินประมาณ 0.2%
ช่วงประสิทธิภาพโดยรวม
ในกลุ่ม NM Series มีช่วงกำลังมอเตอร์และ Performance แตกต่างกันตามรุ่น ตั้งแต่กลุ่มขนาดเล็กอย่าง NM 1 ไปจนถึง NM 25/20 โดย Flow และ Head จะเปลี่ยนไปตามขนาดใบพัดและกำลังมอเตอร์
ส่วน NMD Series ออกแบบสำหรับงานที่ต้องการ Head สูงขึ้น ตัวอย่างเช่น NMD 25/190, NMD 32/210 และ NMD 40/180 ซึ่งรองรับ Head สูงกว่ากลุ่ม NM หลายรุ่นอย่างชัดเจน จึงควรเลือกจาก Duty Point และ Performance Curve ของรุ่นจริงเป็นหลัก.
ข้อมูลช่วงการทำงาน: NM Series (2900 rpm)
| รุ่นซีรีส์ (Series) | กำลังมอเตอร์ (kW) | อัตราการไหล Q (m³/h) | แรงดัน Head H (m) |
|---|---|---|---|
| NM 1 | 0.37 | 1.0 – 4.8 | 22.0 – 16.3 |
| NM 2 | 0.55 – 0.75 | 1.0 – 5.4 | 33.5 – 16.0 |
| NM 3 | 1.1 – 2.2 | 1.5 – 8.4 | 56.0 – 26.0 |
| NM 10 | 0.55 – 1.5 | 6.6 – 16.8 | 23.5 – 7.5 |
| NM 12 | 2.2 – 4.0 | 6.6 – 21.0 | 57.5 – 32.0 |
| NM 17 | 1.1 – 3.0 | 10.8 – 42.0 | 18.0 – 3.5 |
| NM 20/160 | 0.75 – 1.5 | 2.4 – 10.8 | 36.0 – 22.0 |
| NM 25/12 | 0.55 – 0.75 | 2.4 – 13.2 | 23.5 – 11.0 |
| NM 25/160 | 1.1 – 1.5 | 2.4 – 15.0 | 36.5 – 23.0 |
| NM 25/20 | 2.2 – 4.0 | 2.4 – 16.8 | 62.0 – 29.0 |
ปั๊มน้ำใบพัดคู่ (NMD Series) แรงดันสูง
| รุ่นซีรีส์ (Series) | กำลังมอเตอร์ (kW) | อัตราการไหล Q (m³/h) | แรงดัน Head H (m) |
|---|---|---|---|
| NMD 20/110 | 0.45 – 0.75 | 1.0 – 4.2 | 43.0 – 18.0 |
| NMD 20/140 | 1.1 – 1.5 | 1.0 – 8.4 | 67.0 – 36.0 |
| NMD 25/190 | 3.0 – 4.0 | 2.4 – 10.8 | 98.0 – 46.0 |
| NMD 32/210 | 4.0 – 9.2 | 5.4 – 24.0 | 114.0 – 37.0 |
| NMD 40/180 | 4.0 – 9.2 | 9.6 – 42.0 | 75.0 – 25.0 |
