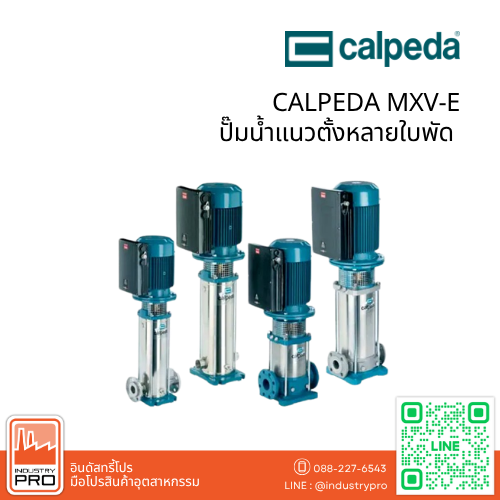

ปั๊มน้ำแนวตั้ง CALPEDA MXV-E
CALPEDA MXV-E เป็นปั๊มน้ำแนวตั้งหลายใบพัด (Vertical Multi-Stage Pump) แบบ In-Line ที่มาพร้อมอุปกรณ์ควบคุมความเร็วรอบมอเตอร์หรือ Inverter ในตัว สามารถปรับความเร็วรอบของมอเตอร์ให้เหมาะสมกับปริมาณการใช้น้ำ และช่วยควบคุมแรงดันในระบบให้คงที่
ตัวปั๊มออกแบบให้ท่อทางดูดและท่อทางส่งอยู่ในแนวเดียวกัน ช่วยให้ติดตั้งเข้ากับระบบท่อได้สะดวก เหมาะสำหรับระบบเพิ่มแรงดันน้ำในอาคาร อาคารสูง ระบบล้าง และระบบเพิ่มแรงดันในงานอุตสาหกรรม
จุดเด่นของ CALPEDA MXV-E
- ปั๊มน้ำแนวตั้งหลายใบพัด สำหรับงานที่ต้องการแรงดันน้ำอย่างต่อเนื่อง
- มาพร้อม Inverter สำหรับควบคุมความเร็วรอบมอเตอร์ตามความต้องการใช้น้ำ
- รองรับการควบคุมแบบ Constant Pressure เพื่อรักษาแรงดันในระบบให้คงที่
- มาพร้อมเซ็นเซอร์แรงดันสำหรับตรวจวัดแรงดันภายในระบบ
- โครงสร้างแบบ In-Line โดยท่อทางดูดและท่อทางส่งอยู่ในแนวเดียวกัน
- ชิ้นส่วนหลักที่สัมผัสของเหลวผลิตจากสแตนเลส AISI 304
- มีระบบป้องกันการทำงานโดยไม่มีน้ำ (Dry-running Protection)
- มีระบบป้องกันความผิดปกติของระบบไฟและการทำงานเกินกำลัง
โครงสร้างและวัสดุ
CALPEDA MXV-E เป็นปั๊มน้ำแนวตั้งหลายใบพัดที่ออกแบบให้ชิ้นส่วนภายในซึ่งสัมผัสกับของเหลวมีความทนทานต่อการกัดกร่อน โดยใช้วัสดุสแตนเลสในส่วนประกอบสำคัญของปั๊ม
| ส่วนประกอบ | วัสดุ |
|---|---|
| Pump Casing, Upper Cover สำหรับรุ่น 50, 65 และ 80 | Cast Iron GJL 250 EN 1561 |
| External Jacket, Suction Casing, Delivery Casing, Stage Casing, Impeller, Lower Cover, Upper Cover และ Spacer Sleeve สำหรับรุ่น 25, 32 และ 40 | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| Pump Shaft, Plug | Chrome-Nickel Steel 1.4305 EN 10088 (AISI 303) |
| Mechanical Seal (ISO 3069-KU) | Hard Metal / Carbon / EPDM |
| Wear Ring | PTFE |
| O-Rings | NBR |
การใช้งาน CALPEDA MXV-E
- ระบบเพิ่มแรงดันน้ำสำหรับอาคาร (Building Services Pressure Boosting)
- ระบบจ่ายน้ำสำหรับอาคารหลายชั้นและอาคารสูง
- ระบบล้างในโรงงานอุตสาหกรรม (Washing Plants)
- ระบบเพิ่มแรงดันน้ำในงานอุตสาหกรรม
เงื่อนไขการใช้งาน
| รายการ | รายละเอียด |
|---|---|
| ของเหลวที่รองรับ | น้ำหรือของเหลวสะอาด ไม่มีส่วนผสมของของแข็งหรือสารที่มีฤทธิ์กัดกร่อน |
| อุณหภูมิของเหลว | -15°C ถึง +110°C |
| อุณหภูมิแวดล้อมสูงสุด | 40°C |
| แรงดันสูงสุดภายในตัวเรือนปั๊ม | 25 bar |
ระบบควบคุมความเร็วรอบ
ระบบ Inverter ของ CALPEDA MXV-E สามารถปรับความเร็วรอบของมอเตอร์ให้สัมพันธ์กับความต้องการใช้น้ำของระบบ เมื่อปริมาณการใช้น้ำเปลี่ยนแปลง ปั๊มสามารถปรับการทำงานเพื่อช่วยรักษาแรงดันให้อยู่ในระดับที่กำหนด ซึ่งเหมาะสำหรับระบบที่มีความต้องการใช้น้ำเปลี่ยนแปลงระหว่างการทำงาน
ระบบป้องกัน
- ระบบป้องกันการทำงานโดยไม่มีน้ำ (Dry-running)
- ระบบป้องกันความผิดปกติของระบบไฟ
- ระบบป้องกันการทำงานเกินกำลัง (Overload)
ตารางวัสดุ (Materials)
| ชิ้นส่วน (Component) | วัสดุ (Material) |
|---|---|
| ตัวเรือนปั๊ม, ฝาครอบด้านบน สำหรับรุ่น 50, 65, 80 (Pump casing, Upper cover for MXV-E 50-65-80) |
Cast iron GJL 250 EN 1561 |
| หน้าแปลน, ปลอกหุ้มภายนอก, ตัวเรือนด้านดูด/ส่ง, ตัวเรือนใบพัด, ใบพัด, ฝาครอบด้านล่าง/บน, ปลอกสเปเซอร์ (Flange, External jacket, Suction/Delivery casing, Stage casing, Impeller, Lower/Upper cover, Spacer sleeve) |
Chrome-nickel steel 1.4301 EN 10088 (AISI 304) |
| เพลาปั๊ม, ปลั๊ก (Pump shaft, Plug) |
Chrome-nickel steel 1.4305 EN 10088 (AISI 303) |
| ซีลกันรั่วเชิงกล (Mechanical seal ISO 3069-KU) |
Hard metal / Carbon / EPDM |
| แหวนกันสึก (Wear ring) |
PTFE |
| โอริง (O-rings) |
NBR |

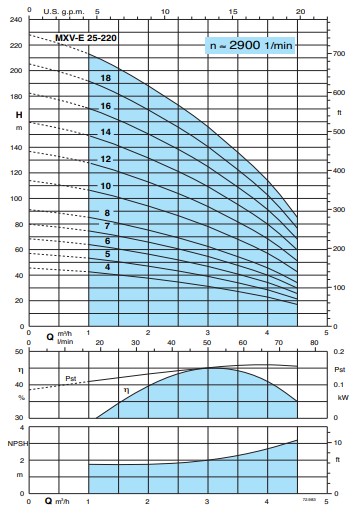

ตารางประสิทธิภาพ CALPEDA MXV-E 25 Series
| Pump type | P2 | Q m³/h l/min |
0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | HP | 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | ||
| MXV-E 25 – 204 | 0.75 | 1 | H m |
44 | 42.5 | 40 | 37.5 | 34.5 | 31 | 27 | 22.5 | 17 |
| MXV-E 25 – 205 | 1.1 | 1.5 | 56 | 53 | 50 | 47 | 43 | 39 | 34 | 28 | 21 | |
| MXV-E 25 – 206 | 1.1 | 1.5 | 68 | 63.5 | 60.5 | 56 | 51.5 | 46.5 | 40.5 | 34 | 25 | |
| MXV-E 25 – 207 | 1.5 | 2 | 79.5 | 74 | 70.5 | 65.5 | 60 | 54.5 | 47.5 | 39.5 | 30 | |
| MXV-E 25 – 208 | 1.5 | 2 | 91 | 85 | 80.5 | 75 | 69 | 62 | 54 | 45.5 | 34 | |
| MXV-E 25 – 210 | 2.2 | 3 | 114 | 106 | 101 | 94 | 86 | 78 | 68 | 57 | 42 | |
| MXV-E 25 – 212 | 2.2 | 3 | 136 | 127 | 121 | 112 | 103 | 93.5 | 81.5 | 68 | 51 | |
| MXV-E 25 – 214 | 3 | 4 | 159 | 149 | 141 | 131 | 121 | 109 | 95 | 79.5 | 59 | |
| MXV-E 25 – 216 | 3 | 4 | 182 | 170 | 161 | 150 | 138 | 124 | 108 | 91 | 68 | |
| MXV-E 25 – 218 | 3 | 4 | 205 | 191 | 181 | 169 | 155 | 140 | 122 | 102 | 76 | |
| MXV-E 25 – 220 | 4 | 5.5 | 228 | 213 | 202 | 188 | 173 | 156 | 136 | 114 | 85 | |
