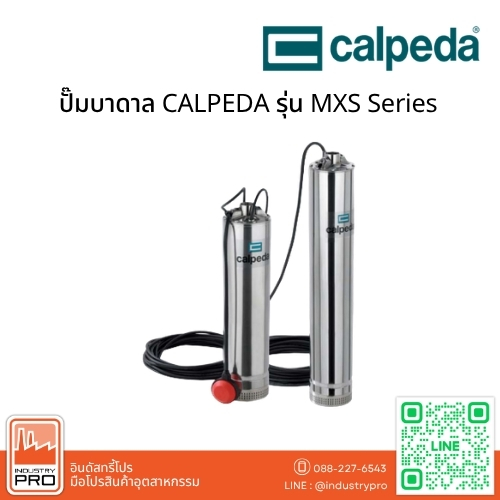

ปั๊มบาดาล CALPEDA รุ่น MXS Series
ปั๊มบาดาล CALPEDA รุ่น MXS Series เป็นปั๊มจุ่มสแตนเลสหลายใบพัด (Multi-stage Stainless Steel Submersible Pump) ขนาด 5 นิ้ว ออกแบบสำหรับสูบน้ำสะอาดจากบ่อบาดาล บ่อพัก ถังเก็บน้ำ และแหล่งน้ำต่าง ๆ เหมาะสำหรับระบบประปาในบ้านพักอาศัย อาคาร งานเกษตรกรรม และระบบชลประทาน
ตัวปั๊มใช้โครงสร้างแบบ Close-Coupled โดยส่วนประกอบที่สัมผัสน้ำทั้งภายในและภายนอกผลิตจากสแตนเลสโครเมียม-นิกเกิล AISI 304 พร้อมชุดใบพัดหลายขั้นสำหรับเพิ่มแรงดันน้ำ มีระบบระบายความร้อนมอเตอร์ด้วยน้ำที่สูบผ่าน และระบบซีลเพลาสองชั้นพร้อมห้องน้ำมันคั่นกลาง ช่วยลดความเสี่ยงจากน้ำรั่วเข้าสู่มอเตอร์
จุดเด่นและคุณสมบัติ
- โครงสร้างสแตนเลส AISI 304: ส่วนประกอบที่สัมผัสน้ำทั้งภายในและภายนอกผลิตจากสแตนเลส ช่วยเพิ่มความทนทานต่อการกัดกร่อน
- ระบบหลายใบพัด (Multi-stage): ใช้ใบพัดหลายขั้นเพื่อเพิ่มแรงดันน้ำ เหมาะสำหรับระบบส่งน้ำจากบ่อบาดาลและแหล่งน้ำ
- ระบบระบายความร้อนมอเตอร์: ใช้น้ำที่สูบผ่านตัวปั๊มช่วยระบายความร้อน ทำให้สามารถทำงานขณะมอเตอร์จุ่มอยู่ในน้ำเพียงบางส่วนตามข้อกำหนดของผู้ผลิต
- ระบบซีลเพลาสองชั้น: Double Shaft Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยป้องกันน้ำเข้าสู่มอเตอร์
- ออกแบบเพื่อการบำรุงรักษา: รุ่น MXSM มีคาปาซิเตอร์ในตัว สามารถเข้าถึงได้ผ่านฝาครอบทางส่งน้ำ
- ตะแกรงกรองทางดูด: ช่วยป้องกันของแข็งขนาดใหญ่กว่า 2 มม. เข้าสู่ชุดใบพัด
- รองรับการทำงานต่อเนื่อง: Continuous Duty ภายใต้ระดับน้ำและเงื่อนไขการทำงานที่กำหนด
โครงสร้างและการผลิต (Construction)
CALPEDA MXS Series เป็นปั๊มจุ่มหลายใบพัดแบบ Close-Coupled ขนาด 5 นิ้ว โดยติดตั้งชุดไฮดรอลิกไว้ด้านล่างมอเตอร์ น้ำที่สูบผ่านจะช่วยระบายความร้อนให้มอเตอร์ ทำให้สามารถใช้งานในสภาวะที่มอเตอร์จุ่มอยู่ในน้ำเพียงบางส่วนได้เมื่อรักษาระดับน้ำขั้นต่ำตามข้อกำหนด
มีระบบไฟฟ้าให้เลือก 2 ประเภท ได้แก่
- MXS: มอเตอร์ไฟฟ้า 3 เฟส แรงดัน 230V หรือ 400V ความถี่ 50Hz
- MXSM: มอเตอร์ไฟฟ้า 1 เฟส 230V ความถี่ 50Hz มีคาปาซิเตอร์ในตัวและระบบป้องกันความร้อน (Thermal Protector)
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊มและทางส่งน้ำ (Delivery Casing) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| เสื้อหุ้มภายนอก (External Jacket) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| ตะแกรงกรองทางดูด (Suction Strainer) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| เรือนปั๊มแต่ละชั้น (Stage Casing) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| ใบพัด (Impeller) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| ปลอกหุ้มมอเตอร์ (Motor Jacket) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| เพลา (Shaft) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| ซีลกันรั่วตัวบน (Upper Mechanical Seal) | Steatite / Carbon / NBR |
| ซีลกันรั่วตัวล่าง (Lower Mechanical Seal) | Ceramic Alumina / Silicon Carbide / NBR |
| น้ำมันหล่อลื่นซีล (Seal Lubrication Oil) | Oil for Food Machinery and Pharmaceutical Use |
ข้อมูลทางเทคนิค (Technical Specifications)
- ประเภทสินค้า: Multi-stage Stainless Steel Submersible Pump
- แบรนด์: CALPEDA
- รุ่น: MXS Series
- ขนาดตัวปั๊ม: 5 นิ้ว
- โครงสร้าง: Close-Coupled Multi-stage
- อัตราการไหลของซีรีส์: 1–11 m³/h
- ระยะส่งของซีรีส์: 12–105 เมตร
- กำลังมอเตอร์ของซีรีส์: 0.55–3 kW
- มอเตอร์: 2-Pole Induction Motor
- ความถี่ไฟฟ้า: 50Hz
- ความเร็วรอบ: ประมาณ 2,900 rpm
- MXS: ไฟฟ้า 3 เฟส 230V หรือ 400V (±10%)
- MXSM: ไฟฟ้า 1 เฟส 230V (±10%)
- ฉนวนมอเตอร์: Class F
- ระดับการป้องกัน: IPX8
- ระบบซีล: Double Shaft Seal with Oil Chamber
- สายไฟ: H07RN8-F ความยาว 15 เมตร
- ตะแกรงกรอง: ป้องกันของแข็งขนาดใหญ่กว่า 2 มม.
- การทำงาน: Continuous Duty
เงื่อนไขการใช้งาน (Operating Conditions)
- อุณหภูมิของเหลวสูงสุด: 35°C
- เส้นผ่านศูนย์กลางภายในบ่อขั้นต่ำ: 140 มม.
- ระดับจุ่มต่ำสุด: 100 มม.
- ความลึกในการจุ่มสูงสุด: 20 เมตร เมื่อใช้สายไฟที่เหมาะสม
- รองรับการทำงานต่อเนื่องตามข้อกำหนดของผู้ผลิต
การใช้งานที่เหมาะสม (Applications)
- งานสูบน้ำสะอาดจากบ่อบาดาลและบ่อพักน้ำ
- งานสูบน้ำจากถังเก็บน้ำและอ่างเก็บน้ำ
- ระบบประปาในบ้านพักอาศัยและอาคาร
- ระบบส่งน้ำสำหรับงานเกษตรกรรมและชลประทาน
- งานสูบน้ำสะอาดสำหรับโรงงานอุตสาหกรรม
- ระบบเก็บและนำน้ำฝนกลับมาใช้ (Rainwater Harvesting)
ระบบระบายความร้อนมอเตอร์ (Motor Cooling System)
ปั๊มจุ่ม CALPEDA MXS ออกแบบให้ชุดไฮดรอลิกอยู่ด้านล่างและมอเตอร์อยู่ด้านบน โดยน้ำที่สูบผ่านช่องทางภายในตัวปั๊มช่วยถ่ายเทความร้อนจากมอเตอร์ ทำให้สามารถทำงานขณะมอเตอร์จุ่มอยู่ในน้ำเพียงบางส่วนได้ ทั้งนี้ต้องรักษาระดับจุ่มขั้นต่ำและปริมาณน้ำให้เหมาะสมกับข้อกำหนดของผู้ผลิต
ระบบซีลเพลาสองชั้น (Double Shaft Seal & Oil Chamber)
ระบบซีลเพลาสองชั้นพร้อมห้องน้ำมันคั่นกลางช่วยลดโอกาสที่น้ำจะรั่วเข้าสู่มอเตอร์ โดยซีลด้านบนใช้วัสดุ Steatite / Carbon / NBR และซีลด้านล่างใช้ Ceramic Alumina / Silicon Carbide / NBR พร้อมน้ำมันหล่อลื่นชุดซีลเพื่อช่วยลดการสึกหรอและเพิ่มความทนทานของระบบ
การบำรุงรักษาและการตรวจสอบคาปาซิเตอร์
สำหรับรุ่น MXSM ซึ่งใช้ไฟฟ้า 1 เฟส มีคาปาซิเตอร์ติดตั้งภายในตัวปั๊ม โดยออกแบบให้สามารถเข้าถึงผ่านส่วนทางส่งน้ำได้ ช่วยให้การตรวจสอบหรือเปลี่ยนคาปาซิเตอร์สะดวกขึ้น โดยไม่จำเป็นต้องรื้อชุดปั๊มทั้งหมด
ข้อควรพิจารณาในการเลือกใช้งาน
- เลือกกำลังมอเตอร์และจำนวนใบพัดให้เหมาะกับอัตราการไหลและระยะส่งที่ต้องการ
- ตรวจสอบระบบไฟฟ้าว่าเป็น MXS แบบ 3 เฟส หรือ MXSM แบบ 1 เฟส
- ใช้สำหรับน้ำสะอาดที่ไม่มีของแข็งขนาดใหญ่กว่า 2 มม.
- อุณหภูมิของเหลวต้องไม่เกิน 35°C
- บ่อที่ติดตั้งต้องมีเส้นผ่านศูนย์กลางภายในไม่น้อยกว่า 140 มม.
- รักษาระดับน้ำขั้นต่ำตามข้อกำหนด ไม่ปล่อยให้ปั๊มทำงานโดยไม่มีน้ำ
- ควรตรวจสอบ Performance Curve และ Duty Point ของรุ่นย่อยก่อนเลือกใช้งาน

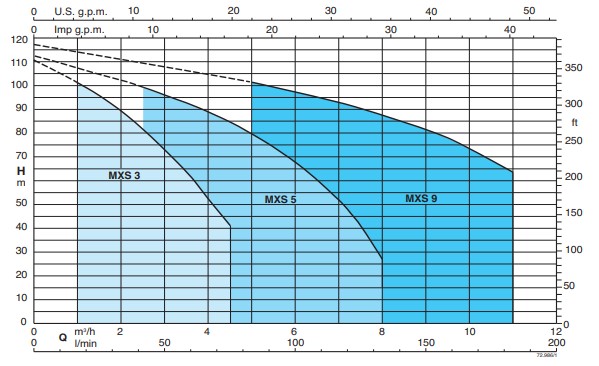

Coverage chart n ≈ 2900 rpm
Performance CALPEDA MXS 303–310 (n ≈ 2900 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ / Capacitor | P1 kW |
P2 | H m |
Q (m³/h) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | V | kW | HP | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | ||||
| 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | |||||||||||
| MXS 303 | 2.4 | 1.4 | MXSM 303 | 3.5 | 14 | 450 | 0.8 | 0.45 | 0.6 | 32.5 | 29.5 | 27.5 | 25.5 | 23 | 19.5 | 17 | 13 | 10 | |
| MXS 304 | 2.8 | 1.6 | MXSM 304 | 4.1 | 20 | 450 | 0.9 | 0.55 | 0.75 | 44 | 41.5 | 39.5 | 36.5 | 33.5 | 29.5 | 25.5 | 21 | 16 | |
| MXS 305 | 3.3 | 1.9 | MXSM 305 | 5 | 20 | 450 | 1.1 | 0.75 | 1 | 53 | 49.5 | 47 | 44 | 40 | 35 | 30 | 25 | 19 | |
| MXS 306 | 3.8 | 2.2 | MXSM 306 | 6 | 25 | 450 | 1.3 | 0.9 | 1.2 | 65 | 61 | 58 | 54 | 49 | 43 | 37 | 30.5 | 23 | |
| MXS 307 | 4.5 | 2.6 | MXSM 307 | 6.6 | 25 | 450 | 1.5 | 0.9 | 1.2 | 77.5 | 71 | 66.5 | 61 | 55 | 49 | 42 | 35 | 27 | |
| MXS 308 | 4.8 | 2.8 | MXSM 308 | 8.3 | 30 | 450 | 1.7 | 1.1 | 1.5 | 88.5 | 81.5 | 76 | 70.5 | 64 | 56.5 | 49.5 | 41 | 32 | |
| MXS 309 | 6.6 | 3.8 | MXSM 309 | 9 | 30 | 450 | 1.9 | 1.5 | 2 | 100 | 91 | 85 | 78.5 | 70.5 | 62.5 | 54.4 | 45 | 35 | |
| MXS 310 | 7.5 | 4.3 | MXSM 310 | 12 | 35 | 450 | 2.2 | 1.5 | 2 | 111 | 101.5 | 95 | 88.5 | 80 | 71 | 62 | 52.5 | 41.5 | |
Performance CALPEDA MXS 503–510 (n ≈ 2900 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ / Capacitor | P1 kW |
P2 | H m |
Q (m³/h) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | V | kW | HP | 0 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | ||||
| 0 | 41.6 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 116 | 133 | |||||||||||
| MXS 503 | 2.8 | 1.6 | MXSM 503 | 4.1 | 20 | 450 | 0.9 | 0.55 | 0.75 | 32.2 | 28.5 | 27.5 | 26 | 24.5 | 22.5 | 21.5 | 18 | 13.5 | 8 | |
| MXS 504 | 3.8 | 2.2 | MXSM 504 | 6 | 25 | 450 | 1.2 | 0.9 | 1.2 | 43 | 39 | 38 | 36.5 | 34.5 | 33 | 30.5 | 25.5 | 19.5 | 13 | |
| MXS 505 | 4.5 | 2.6 | MXSM 505 | 7 | 25 | 450 | 1.5 | 1.1 | 1.5 | 53 | 47.5 | 45.5 | 43.5 | 41 | 38.5 | 35.5 | 29.5 | 22 | 13.5 | |
| MXS 506 | 4.8 | 2.8 | MXSM 506 | 8.3 | 30 | 450 | 1.7 | 1.1 | 1.5 | 66.5 | 58 | 55.6 | 53.5 | 51 | 48 | 45 | 36.5 | 27.5 | 16 | |
| MXS 507 | 6.8 | 3.9 | MXSM 507 | 12 | 35 | 450 | 2.2 | 1.5 | 2 | 78.5 | 69.5 | 66.5 | 64 | 61.5 | 58 | 54.5 | 45.5 | 36 | 22 | |
| MXS 508 | 7.5 | 4.3 | MXSM 508 | 13 | 35 | 450 | 2.4 | 1.5 | 2 | 88.5 | 78 | 75 | 72 | 68 | 64 | 60 | 50 | 38 | 25 | |
| MXS 509 | 9.7 | 5.6 | MXSM 509 | 14.3 | 40 | 450 | 2.9 | 2.2 | 3 | 101 | 91 | 87.5 | 84 | 80.5 | 75.5 | 71 | 60 | 46.5 | 28.5 | |
| MXS 510 | 9.7 | 5.6 | 2.2 | 3 | 111 | 100 | 96.5 | 93 | 89 | 84.5 | 80 | 66.5 | 52 | 31 | ||||||
Performance CALPEDA MXS 903–910 (n ≈ 2900 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ / Capacitor | P1 kW |
P2 | H m |
Q (m³/h) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | V | kW | HP | 0 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||
| 0 | 83.3 | 100 | 116 | 133 | 150 | 166.6 | 183.3 | |||||||||||
| MXS 903 | 4.5 | 2.6 | MXSM 903 | 7 | 25 | 450 | 1.5 | 1.1 | 1.5 | 34 | 28.2 | 26.8 | 25.2 | 23.3 | 21.2 | 18.5 | 15.5 | |
| MXS 904 | 6.6 | 3.8 | MXSM 904 | 9 | 30 | 450 | 1.9 | 1.5 | 2 | 45.5 | 39 | 37 | 35 | 32.5 | 30 | 26.5 | 22.5 | |
| MXS 905 | 7.5 | 4.3 | MXSM 905 | 13 | 35 | 450 | 2.4 | 2.2 | 3 | 58 | 49 | 46.5 | 45 | 42.5 | 38.5 | 34 | 30 | |
| MXS 906 | 9.7 | 5.6 | MXSM 906 | 14.3 | 40 | 450 | 2.9 | 2.2 | 3 | 70 | 59.5 | 56.5 | 54 | 50.5 | 46.5 | 42 | 37 | |
| MXS 907 | 11.4 | 6.6 | 3 | 4 | 81 | 71 | 68.5 | 66 | 62 | 58 | 53 | 47 | ||||||
| MXS 908 | 14.7 | 8.5 | 3 | 4 | 93 | 81 | 78 | 75 | 71 | 66 | 60.5 | 53 | ||||||
| MXS 909 | 14.7 | 8.5 | 3 | 4 | 105 | 92 | 88 | 84 | 79 | 73.5 | 67.5 | 57.5 | ||||||
| MXS 910 | 14.7 | 8.5 | 3 | 4 | 117 | 101.2 | 96.5 | 93 | 87.5 | 81.5 | 73.5 | 63.5 | ||||||
หมายเหตุ: P1 = Max. Power Input, P2 = Rated Motor Power Output, H = Total Head (m), Q = Flow Rate. Tolerances according to UNI EN ISO 9906:2012. Test results with clean cold water, without gas content.

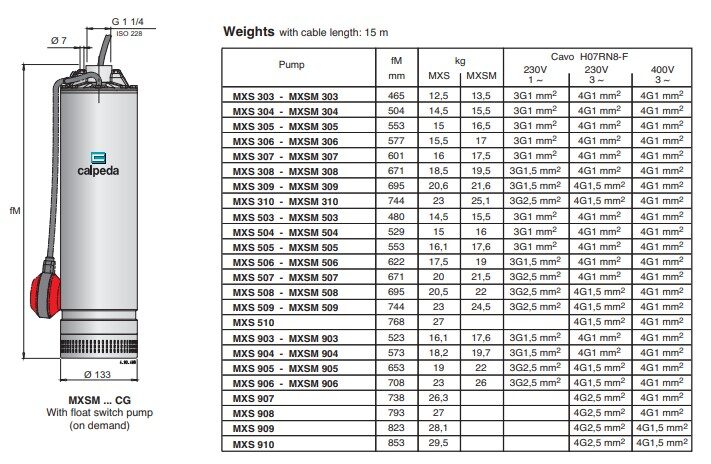

Dimensions

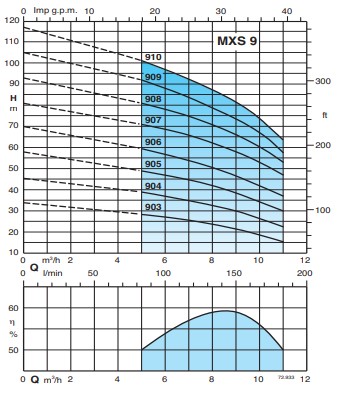

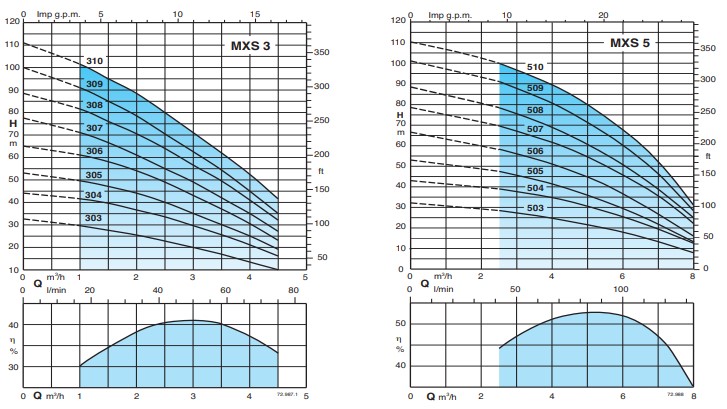

Characteristic curves n ≈ 2900 rpm
