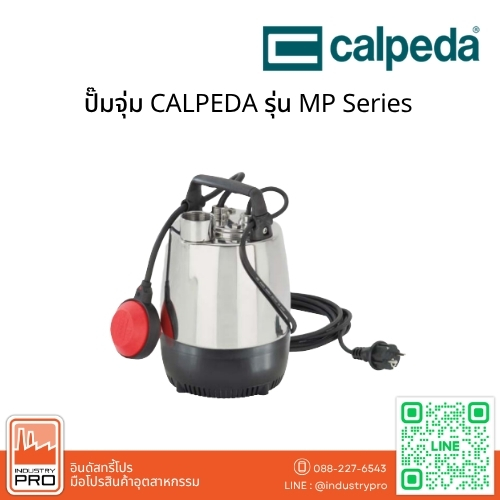

ปั๊มจุ่ม CALPEDA รุ่น MP Series
ปั๊มจุ่ม CALPEDA รุ่น MP Series เป็นปั๊มจุ่มหอยโข่งหลายใบพัด (Multi-stage Submersible Pump) สำหรับงานสูบน้ำสะอาดและระบบระบายน้ำที่ต้องการส่งน้ำผ่านชุดใบพัดหลายขั้น เหมาะสำหรับสูบน้ำจากบ่อ สระ แหล่งน้ำธรรมชาติ งานเกษตรกรรม และระบบชลประทาน โดยรองรับสิ่งปนเปื้อนขนาดไม่เกิน 2 มม.
ตัวปั๊มใช้ชุดใบพัดและเรือนปั๊มแต่ละขั้นผลิตจากวัสดุ PPO-GF20 (Noryl) พร้อมปลอกมอเตอร์และปลอกตัวปั๊มสแตนเลส AISI 304 และเพลาสแตนเลส AISI 303 มีระบบระบายความร้อนมอเตอร์ด้วยน้ำที่ไหลผ่านช่องระหว่างปลอกมอเตอร์และปลอกตัวปั๊ม พร้อมระบบซีลเพลาสองชั้นและห้องน้ำมันคั่นกลาง ช่วยเพิ่มความทนทานในการใช้งาน
จุดเด่นและคุณสมบัติ
- ระบบหลายใบพัด (Multi-stage): ใช้ใบพัดหลายขั้นเพื่อเพิ่มแรงดันน้ำ เหมาะสำหรับงานส่งน้ำและงานชลประทาน
- ระบบระบายความร้อนมอเตอร์: ใช้น้ำที่ไหลผ่านช่องระหว่างปลอกมอเตอร์และปลอกตัวปั๊มเพื่อช่วยระบายความร้อน
- ระบบซีลเพลาสองชั้น: Double Shaft Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยลดความเสี่ยงจากน้ำรั่วเข้าสู่มอเตอร์
- ส่วนประกอบสแตนเลส: ปลอกมอเตอร์และปลอกตัวปั๊มผลิตจาก Stainless Steel AISI 304
- ชุดใบพัด PPO-GF20: ใบพัดและเรือนปั๊มแต่ละขั้นผลิตจากวัสดุ Noryl
- รองรับสิ่งปนเปื้อนขนาดเล็ก: สำหรับสูบน้ำสะอาดที่มีอนุภาคขนาดไม่เกิน 2 มม.
- ใช้งานต่อเนื่อง: รองรับ Continuous Duty ตามเงื่อนไขการติดตั้งและระดับน้ำที่ผู้ผลิตกำหนด
โครงสร้างและการผลิต (Construction)
CALPEDA MP Series เป็นปั๊มจุ่มแบบหลายใบพัด (Multi-stage) แนวตั้ง ใช้ชุดใบพัดหลายขั้นเพื่อเพิ่มแรงดันในการส่งน้ำ เหมาะสำหรับระบบสูบน้ำสะอาดที่ต้องการแรงส่งตามลักษณะการใช้งาน
โครงสร้างประกอบด้วยปลอกมอเตอร์และปลอกตัวปั๊มผลิตจาก Chrome-Nickel Stainless Steel พร้อมระบบระบายความร้อนด้วยน้ำที่ไหลผ่านระหว่างปลอกมอเตอร์และปลอกตัวปั๊ม รวมถึงระบบซีลเพลาสองชั้นพร้อมห้องน้ำมันคั่นกลาง เพื่อช่วยป้องกันการรั่วซึมเข้าสู่มอเตอร์
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม ใบพัด และเรือนปั๊มแต่ละขั้น (Pump Casing, Impeller, Stage Casing) | PPO-GF20 (Noryl) |
| ปลอกมอเตอร์และปลอกตัวปั๊ม (Motor Jacket, Pump Jacket) | Chrome-Nickel Steel 1.4301 EN 10088 (AISI 304) |
| ตะแกรงกรองและมือจับ (Strainer, Handle) | Polypropylene |
| เพลา (Shaft) | Chrome-Nickel Steel 1.4305 EN 10088 (AISI 303) |
| ซีลกันรั่ว (Mechanical Seal) | Ceramic Alumina / Carbon / NBR |
ข้อมูลทางเทคนิค (Technical Specifications)
- ประเภทสินค้า: Multi-stage Submersible Pump
- แบรนด์: CALPEDA
- รุ่น: MP Series
- ประเภทปั๊ม: ปั๊มจุ่มหอยโข่งหลายใบพัด
- ประเภทของเหลว: น้ำสะอาด
- ขนาดสิ่งปนเปื้อนที่รองรับ: สูงสุด 2 มม.
- ระบบระบายความร้อน: Water-Cooled Motor
- ระบบซีล: Double Shaft Seal with Oil Chamber
- วัสดุชุดใบพัด: PPO-GF20 (Noryl)
- วัสดุปลอกมอเตอร์: Stainless Steel AISI 304
- วัสดุเพลา: Stainless Steel AISI 303
- อุณหภูมิของเหลวสูงสุด: 35°C
- ความลึกในการจุ่มสูงสุด: 5 เมตร
- ระดับน้ำต่ำสุด: 100 มม. เมื่อไม่มีลูกลอย
- การทำงาน: Continuous Duty ตามข้อกำหนดของผู้ผลิต
การใช้งานที่เหมาะสม (Applications)
- สูบน้ำสะอาดจากบ่อพักน้ำและถังเก็บน้ำ
- สูบน้ำจากสระน้ำ ลำธาร และแหล่งน้ำธรรมชาติ
- งานระบายน้ำสะอาดภายในบ้านพักอาศัยและอาคาร
- งานเกษตรกรรมและระบบชลประทาน (Irrigation)
- งานส่งน้ำที่ต้องการแรงดันจากระบบปั๊มหลายใบพัด
ระบบระบายความร้อนด้วยน้ำ (Water-Cooled Motor)
ปั๊มจุ่ม CALPEDA MP ใช้ระบบระบายความร้อนมอเตอร์ผ่านการไหลของน้ำในช่องระหว่างปลอกมอเตอร์ (Motor Jacket) และปลอกตัวปั๊ม (External Jacket) ช่วยถ่ายเทความร้อนที่เกิดขึ้นระหว่างการทำงานของมอเตอร์ เพื่อรองรับการสูบน้ำอย่างต่อเนื่องตามเงื่อนไขที่ผู้ผลิตกำหนด
ระบบซีลเพลาสองชั้น (Double Shaft Seal & Oil Chamber)
ระบบซีลเพลาสองชั้นพร้อมห้องน้ำมันคั่นกลางช่วยลดโอกาสที่น้ำจะรั่วเข้าสู่ชุดมอเตอร์ โดยน้ำมันภายในห้องซีลช่วยหล่อลื่นและสนับสนุนการระบายความร้อนของชุดซีล เพิ่มความทนทานในการทำงาน และช่วยปกป้องส่วนประกอบภายในของปั๊ม
หลักการทำงาน
ปั๊มจุ่ม CALPEDA MP Series ทำงานโดยใช้มอเตอร์ไฟฟ้าขับใบพัดหลายขั้น เมื่อน้ำไหลเข้าสู่ชุดใบพัดแต่ละขั้น พลังงานจะถูกส่งต่อเพื่อเพิ่มแรงดันน้ำก่อนปล่อยออกทางท่อส่ง เหมาะสำหรับการสูบน้ำสะอาดจากบ่อหรือแหล่งน้ำที่ต้องการส่งน้ำไปยังจุดใช้งาน
ข้อควรพิจารณาในการเลือกใช้งาน
- ใช้สำหรับสูบน้ำสะอาดที่มีสิ่งปนเปื้อนขนาดไม่เกิน 2 มม.
- อุณหภูมิของเหลวต้องไม่เกิน 35°C
- ความลึกในการจุ่มต้องไม่เกิน 5 เมตร
- ระดับน้ำต่ำสุดสำหรับรุ่นไม่มีลูกลอยคือ 100 มม. ตามข้อมูลที่ระบุ
- ควรตรวจสอบอัตราการไหลและระยะส่งจาก Performance Curve ก่อนเลือกรุ่น
- ไม่ควรปล่อยให้ปั๊มทำงานโดยไม่มีน้ำ แม้จะมีระบบซีลสองชั้นพร้อมห้องน้ำมัน
- ตรวจสอบความเหมาะสมของวัสดุปั๊มกับประเภทของเหลวก่อนใช้งาน

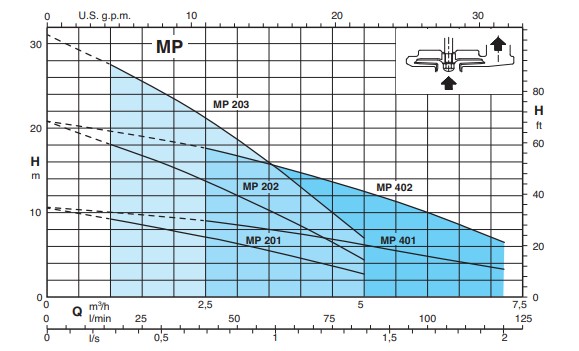

Coverage chart n ≈ 2900 rpm
Performance CALPEDA MP 201–203 (n ≈ 2900 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ | Capacitor | P1 kW |
P2 | H m |
Q (m³/h) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | Vc | kW | HP | 0 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | ||||
| 0 | 16.6 | 25 | 33.3 | 41.6 | 50 | 58.3 | 66.6 | 75 | 83.3 | |||||||||||
| MP 201 | 1.6 | 0.9 | MPM 201 | 2.3 | 8 | 450 | 0.5 | 0.25 | 0.34 | 10.5 | 9.2 | 8.5 | 7.8 | 7.1 | 6.3 | 5.5 | 4.6 | 3.7 | 2.7 | |
| MP 202 | 1.6 | 0.9 | MPM 202 | 2.3 | 8 | 450 | 0.5 | 0.25 | 0.34 | 20.7 | 18 | 16.7 | 15.3 | 13.7 | 12 | 10.2 | 8.4 | 6.4 | 4.4 | |
| MP 203 | 2.3 | 1.3 | MPM 203 | 3.5 | 12.5 | 450 | 0.7 | 0.37 | 0.5 | 31 | 27.5 | 25.5 | 23.5 | 21.2 | 18.6 | 16 | 13 | 10 | 7 | |
Performance CALPEDA MP 401–402 (n ≈ 2900 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ | Capacitor | P1 kW |
P2 | H m |
Q (m³/h) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | Vc | kW | HP | 0 | 2.25 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7.2 | ||||
| 0 | 37.5 | 50 | 58.3 | 66.6 | 75 | 83.3 | 100 | 120 | |||||||||||
| MP 401 | 1.6 | 0.9 | MPM 401 | 2.3 | 8 | 450 | 0.5 | 0.25 | 0.34 | 10.6 | 9.2 | 8.5 | 8 | 7.4 | 6.8 | 6.2 | 4.8 | 3.3 | |
| MP 402 | 2.3 | 1.3 | MPM 402 | 3.5 | 12.5 | 450 | 0.7 | 0.37 | 0.5 | 20.8 | 18 | 16.7 | 15.8 | 14.8 | 13.6 | 12.5 | 10 | 6.5 | |
Power Supply Cable & Float Switch – CALPEDA MP Series
| Pump Type | Power Supply Cable | Float Switch | ||||
|---|---|---|---|---|---|---|
| Cable Material | Section | Length | Plug CEE 7(VII) |
Cable Material | Section | |
| MPM 201, 202, 401 | H05RN-F | 3G0.75 mm² | 5 m | YES | H07RN-F | 3G1 mm² |
| MPM 203, 402 | H07RN-F | 3G1 mm² | 5 m | YES | H07RN-F | 3G1 mm² |
| MP 201, 202, 401 | H05RN-F | 4G0.75 mm² | 5 m | NO | NO | – |
| MP 203, 402 | H07RN-F | 4G1 mm² | 5 m | NO | NO | – |
หมายเหตุ: P1 = Max. Power Input, P2 = Rated Motor Power Output, H = Total Head (m), Q = Flow Rate, Density ρ = 1000 kg/m³, Kinematic Viscosity ν = max 20 mm²/sec. Tolerances according to UNI EN ISO 9906:2012.

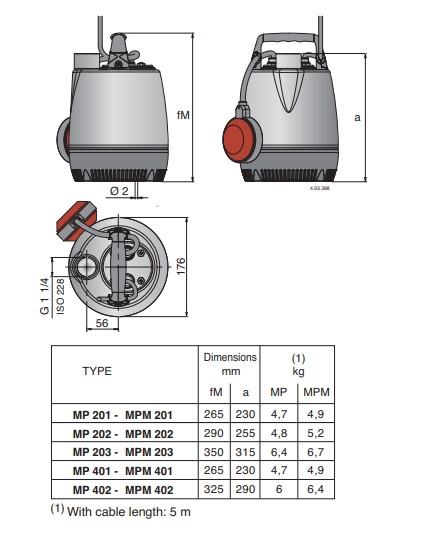

Dimensions
