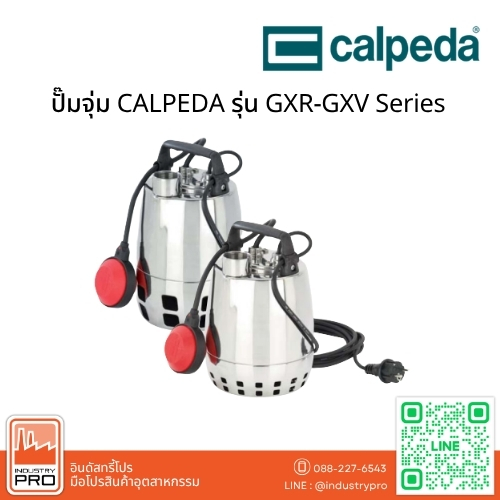

ปั๊มจุ่ม CALPEDA รุ่น GXR-GXV Series
ปั๊มจุ่ม CALPEDA รุ่น GXR-GXV Series เป็นปั๊มจุ่มสแตนเลส (Stainless Steel Submersible Pump) สำหรับสูบน้ำสะอาด น้ำทิ้ง และน้ำที่มีสิ่งปนเปื้อนขนาดเล็ก เหมาะสำหรับงานระบายน้ำขังในบ้านพักอาศัย อาคาร บ่อพักน้ำ และงานเกษตรกรรม ผลิตจากสแตนเลสโครเมียม-นิกเกิล พร้อมระบบระบายความร้อนมอเตอร์ด้วยน้ำที่สูบผ่านตัวปั๊ม
มีใบพัดให้เลือก 2 รูปแบบ ได้แก่ GXR ใบพัดแบบเปิด (Open Impeller) เหมาะสำหรับสูบน้ำสะอาดที่มีของแข็งแขวนลอยขนาด 10 มม. หรือ 12 มม. ในบางรุ่น และ GXV ใบพัดแบบน้ำวน (Vortex Impeller) สำหรับน้ำสะอาดหรือน้ำสกปรกเล็กน้อยที่มีของแข็งปะปนขนาดสูงสุด 25 มม. ช่วยลดโอกาสการอุดตันเมื่อเลือกใช้งานให้เหมาะกับประเภทของน้ำ
จุดเด่นและคุณสมบัติ
- โครงสร้างสแตนเลส: เสื้อปั๊ม ใบพัด และปลอกมอเตอร์ผลิตจาก Stainless Steel AISI 304
- ใบพัด 2 รูปแบบ: GXR ใช้ Open Impeller ส่วน GXV ใช้ Vortex Impeller เพื่อให้เหมาะกับของเหลวต่างประเภท
- รองรับสิ่งปนเปื้อน: GXR รองรับของแข็ง 10–12 มม. ตามรุ่น และ GXV รองรับสูงสุด 25 มม.
- ระบบซีลเพลาสองชั้น: Double Shaft Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยป้องกันน้ำเข้าสู่มอเตอร์
- ระบบระบายความร้อนมอเตอร์: ใช้น้ำที่สูบผ่านช่องระหว่างปลอกมอเตอร์กับปลอกตัวปั๊มช่วยระบายความร้อน
- ระบายน้ำได้ถึงระดับต่ำ: รุ่น GXR สามารถระบายน้ำเหลือระดับต่ำสุด 15 มม. และ GXV 30 มม. ในการทำงานแบบควบคุมด้วยมือ
- รองรับการทำงานต่อเนื่อง: ออกแบบสำหรับ Continuous Duty ตามเงื่อนไขการใช้งานของผู้ผลิต
ความแตกต่างระหว่าง GXR และ GXV
CALPEDA GXR – Open Impeller เป็นปั๊มจุ่มใบพัดเปิดสำหรับสูบน้ำสะอาดที่มีของแข็งแขวนลอยขนาดเล็ก เหมาะสำหรับระบายน้ำขังในห้องใต้ดิน บ่อพักน้ำ ถังน้ำ งานรวบรวมน้ำฝน และงานเกษตรกรรม สามารถระบายน้ำเหลือระดับต่ำสุด 15 มม. เมื่อควบคุมการทำงานด้วยมือ
CALPEDA GXV – Vortex Impeller เป็นปั๊มจุ่มใบพัดน้ำวนสำหรับสูบน้ำสะอาดหรือน้ำสกปรกเล็กน้อยที่มีของแข็งปะปนสูงสุด 25 มม. เหมาะสำหรับงานระบายน้ำที่มีตะกอนและเศษวัสดุปะปน สามารถระบายน้ำเหลือระดับต่ำสุด 30 มม. เมื่อควบคุมการทำงานด้วยมือ
โครงสร้างและการผลิต (Construction)
CALPEDA GXR-GXV เป็นปั๊มจุ่มใบพัดเดี่ยว (Single-Impeller Submersible Pump) ผลิตจากสแตนเลสโครเมียม-นิกเกิล พร้อมท่อส่งแนวตั้ง โดยมอเตอร์ได้รับการระบายความร้อนจากน้ำที่ไหลผ่านช่องระหว่างปลอกมอเตอร์และปลอกตัวปั๊ม
ตัวปั๊มใช้ระบบซีลเพลาสองชั้น (Double Shaft Seal) พร้อมห้องน้ำมันคั่นกลาง เพื่อช่วยลดการรั่วซึมและป้องกันน้ำเข้าสู่มอเตอร์ พร้อมรองรับการใช้งานแบบต่อเนื่องตามข้อกำหนดของผู้ผลิต
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม (Pump Casing) | Chrome-Nickel Stainless Steel AISI 304 |
| ตะแกรงกรอง (Strainer) | Chrome-Nickel Stainless Steel AISI 304 |
| ใบพัด (Impeller) | Chrome-Nickel Stainless Steel AISI 304 |
| ปลอกหุ้มมอเตอร์และปลอกตัวปั๊ม | Chrome-Nickel Stainless Steel AISI 304 |
| มือจับ (Handle) | Polypropylene |
| เพลา (Shaft) | Chrome-Nickel Stainless Steel AISI 303 |
| ซีลกันรั่ว (Mechanical Seal) | Ceramic Alumina / Carbon / NBR |
| น้ำมันหล่อลื่นซีล (Seal Lubrication Oil) | Oil for Food / Pharmaceutical Machinery |
ข้อมูลทางเทคนิค (Technical Specifications)
- ประเภทสินค้า: Stainless Steel Submersible Pump
- แบรนด์: CALPEDA
- รุ่น: GXR-GXV Series
- ประเภทใบพัด GXR: Open Impeller
- ประเภทใบพัด GXV: Free-Flow / Vortex Impeller
- ขนาดของแข็ง GXR: สูงสุด 10 มม. (12 มม. สำหรับ GXR 12..)
- ขนาดของแข็ง GXV: สูงสุด 25 มม.
- มอเตอร์: 2-Pole Induction Motor
- ความถี่: 50 Hz
- ความเร็วรอบ: ประมาณ 2,900 rpm
- ระดับการป้องกัน: IPX8
- ฉนวนมอเตอร์: Class F
- ระบบซีล: Double Shaft Seal with Oil Chamber
- การทำงาน: Continuous Duty
เงื่อนไขการใช้งาน (Operating Conditions)
| รายการ | GXR | GXV |
|---|---|---|
| อุณหภูมิของเหลวสูงสุด | 50°C (40°C สำหรับ GXR 12..) | 50°C |
| ความลึกในการจุ่มสูงสุด | 5 เมตร | 5 เมตร |
| ระดับน้ำต่ำสุดเมื่อใช้ลูกลอย | 70 มม. | 130 มม. |
| ระดับน้ำต่ำสุดเมื่อควบคุมด้วยมือ | 15 มม. | 30 มม. |
| ขนาดของแข็งที่รองรับ | 10–12 มม. ตามรุ่น | 25 มม. |
การใช้งานที่เหมาะสม (Applications)
- งานระบายน้ำขังในบ้านพักอาศัยและอาคาร
- งานสูบน้ำออกจากห้องใต้ดินและถังเก็บน้ำ
- งานสูบน้ำจากบ่อ สระน้ำ ลำธาร และหลุมพักน้ำ
- ระบบรวบรวมน้ำฝนและงานระบายน้ำทั่วไป
- งานเกษตรกรรมและระบบชลประทาน
- งานสูบน้ำที่มีของแข็งแขวนลอย โดยเลือกรุ่น GXR หรือ GXV ให้เหมาะสม
หลักการทำงาน
ปั๊มจุ่ม CALPEDA GXR-GXV ใช้มอเตอร์ไฟฟ้าขับใบพัดเพื่อสร้างแรงเหวี่ยงและส่งน้ำออกทางท่อจ่ายแนวตั้ง โดยรุ่น GXR ใช้ใบพัด Open Impeller สำหรับน้ำสะอาดที่มีสิ่งปนเปื้อนขนาดเล็ก ส่วนรุ่น GXV ใช้ใบพัด Vortex เพื่อสร้างกระแสน้ำวน ช่วยให้ของแข็งไหลผ่านตัวปั๊มโดยลดการสัมผัสกับใบพัดโดยตรง
ข้อควรพิจารณาในการเลือกใช้งาน
- เลือก GXR สำหรับงานน้ำสะอาดที่มีสิ่งปนเปื้อนขนาดเล็ก และ GXV สำหรับน้ำที่มีของแข็งปะปนมากกว่า
- ตรวจสอบขนาดของแข็งและอุณหภูมิน้ำตามรุ่นย่อย
- ไม่ติดตั้งปั๊มที่ความลึกเกิน 5 เมตร
- ตรวจสอบระดับน้ำต่ำสุดตามรูปแบบการควบคุมด้วยลูกลอยหรือด้วยมือ
- การระบายน้ำถึงระดับต่ำสุดไม่ได้หมายความว่าสามารถปล่อยให้ปั๊มทำงานแห้งได้
- ควรตรวจสอบอัตราการไหลและระยะส่งจาก Performance Curve ของรุ่นที่เลือก

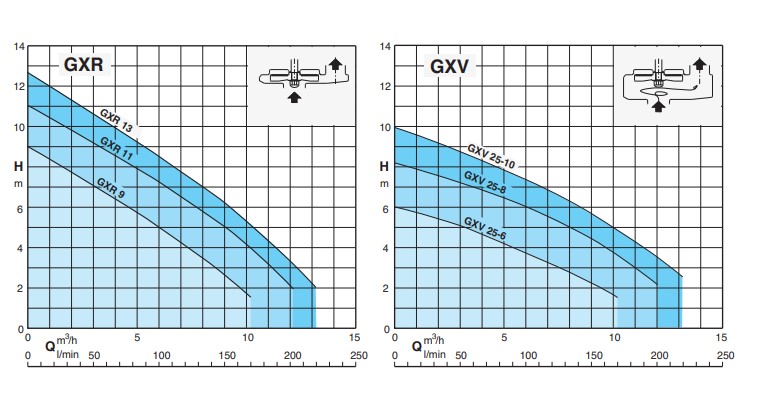

Characteristic curves
Performance CALPEDA GXR Series (n = 2900 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ | Capacitor | P1 kW |
P2 | H m |
Q (m³/h) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | Vc | kW | HP | 0 | 1.2 | 3 | 4.5 | 6 | 7.5 | 9 | 10.2 | 12 | 13.2 | ||||
| 0 | 20 | 50 | 75 | 100 | 125 | 150 | 170 | 200 | 220 | |||||||||||
| GXR 9 | 1.6 | 0.9 | GXRM 9 | 2.3 | 8 | 450 | 0.5 | 0.25 | 0.33 | 9 | 8.3 | 7 | 6 | 4.8 | 3.6 | 2.5 | 1.7 | – | – | |
| GXR 11 | 2.3 | 1.3 | GXRM 11 | 3.2 | 12.5 | 450 | 0.7 | 0.37 | 0.5 | 11 | 10.4 | 9.5 | 8.5 | 7.5 | 6.5 | 5.3 | 4.2 | 2.2 | – | |
| GXR 13 | 2.8 | 1.6 | GXRM 13 | 4.5 | 16 | 450 | 0.95 | 0.45 | 0.6 | 12.7 | 11.7 | 10.7 | 9.7 | 8.5 | 7.3 | 6.3 | 5.2 | 3.2 | 2 | |
| TYPE 3~ | 3~ | TYPE 1~ | 1~ | Capacitor | P1 kW |
P2 | H m |
Q (m³/h) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | Vc | kW | HP | 0 | 1.2 | 3 | 4.5 | 6 | 7.5 | 9 | 10.2 | 12 | 13.2 | ||||
| 0 | 20 | 50 | 75 | 100 | 125 | 150 | 170 | 200 | 220 | |||||||||||
| GXV 25-6 | 1.6 | 0.9 | GXVM 25-6 | 2.3 | 8 | 450 | 0.5 | 0.25 | 0.33 | 6 | 5.7 | 5.2 | 4.5 | 3.8 | 3 | 2.2 | 1.5 | – | – | |
| GXV 25-8 | 2.3 | 1.3 | GXVM 25-8 | 3.2 | 12.5 | 450 | 0.7 | 0.37 | 0.5 | 8.2 | 7.8 | 7.2 | 6.7 | 6.1 | 5.4 | 4.5 | 3.6 | 2.2 | – | |
| GXV 25-10 | 2.8 | 1.6 | GXVM 25-10 | 4.5 | 16 | 450 | 0.95 | 0.45 | 0.6 | 10 | 9.5 | 8.7 | 8 | 7.3 | 6.5 | 5.7 | 4.9 | 3.7 | 2.6 | |
Power Supply Cable & Float Switch
| Pump Type | Power Supply Cable | Float Switch | ||||
|---|---|---|---|---|---|---|
| Cable Material | Section | Length | Plug CEE 7(VII) |
Cable Material | Section | |
| GXRM 9 GXVM 25-6 |
H05RN-F | 3G0.75 mm² | 5 m | YES | H07RN-F | 3G1 mm² |
| GXRM 11, 13 GXVM 25-8, 25-10 |
H07RN-F | 3G1 mm² | 5 m | YES | H07RN-F | 3G1 mm² |
| GXR 9 GXV 25-6 |
H05RN-F | 4G0.75 mm² | 5 m | NO | NO | – |
| GXR 11, 13 GXV 25-8, 25-10 |
H07RN-F | 4G1 mm² | 5 m | NO | NO | – |
หมายเหตุ: P1 = Max. Power Input, P2 = Rated Motor Power Output, H = Total Head (m), Q = Flow Rate, Density ρ = 1000 kg/m³, Kinematic Viscosity ν = max 20 mm²/sec. Tolerances according to ISO 9906, Annex A.

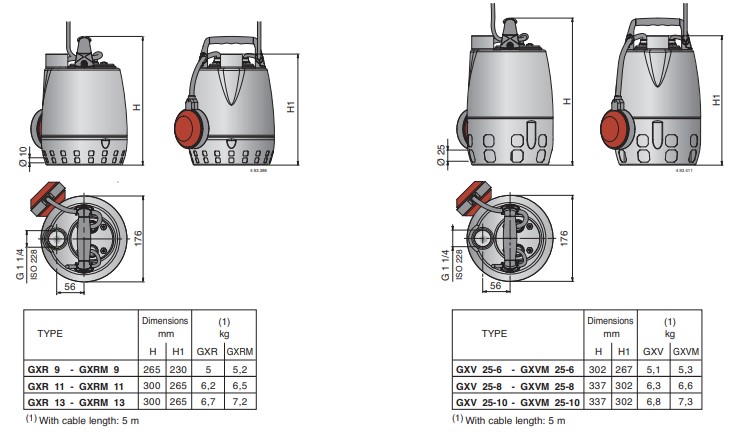

Dimensions
