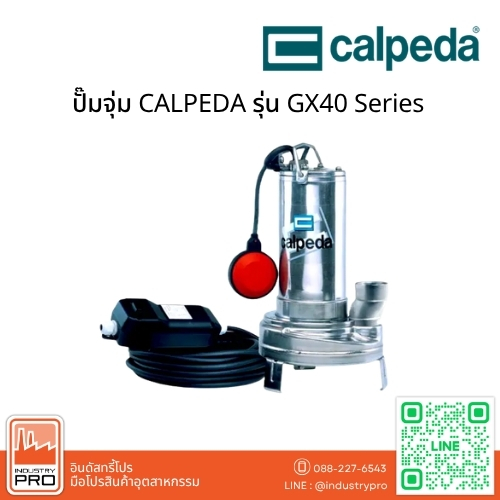

ปั๊มจุ่ม CALPEDA รุ่น GX40 Series

ปั๊มจุ่ม CALPEDA รุ่น GX40 Series

ปั๊มจุ่ม CALPEDA รุ่น GX40 Series เป็นปั๊มจุ่มสแตนเลส (Stainless Steel Submersible Pump) สำหรับงานสูบน้ำเสีย น้ำทิ้ง และของเหลวที่มีของแข็งหรือเส้นใยปะปน ออกแบบให้เหมาะกับงานระบายน้ำในบ้านพักอาศัย อาคาร โรงงานอุตสาหกรรม และงานที่ต้องการความสะอาดของอุปกรณ์ โดยมีใบพัดให้เลือก 2 รูปแบบ ได้แก่ GXC แบบ Two-Passage และ GXV แบบ Vortex

ตัวปั๊มผลิตจากเหล็กกล้าโครเมียม-นิกเกิล พร้อมระบบซีลเพลาสองชั้น (Double Shaft Seal) และห้องน้ำมันคั่นกลาง ช่วยป้องกันน้ำเข้าสู่มอเตอร์ โดยรองรับของแข็งขนาดสูงสุด 35 มม. และมีโครงสร้างที่เหมาะกับการใช้งานในสภาพแวดล้อมที่มีความชื้น

จุดเด่นและคุณสมบัติ

• โครงสร้างสแตนเลส: เสื้อปั๊ม ฝาครอบ และใบพัดผลิตจาก Chrome-Nickel Stainless Steel ช่วยเพิ่มความทนทานต่อการกัดกร่อน
• ใบพัด Two-Passage และ Vortex: เลือกรูปแบบใบพัดให้เหมาะกับประเภทน้ำเสียและลักษณะของสิ่งปนเปื้อน
• รองรับของแข็งสูงสุด 35 มม.: เหมาะสำหรับงานระบายน้ำที่มีของแข็งแขวนลอยหรือเส้นใยปะปน
• ระบบซีลเพลาสองชั้น: Double Shaft Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยลดความเสี่ยงจากน้ำรั่วเข้าสู่มอเตอร์
• วัสดุสแตนเลสหลายเกรด: ใช้ AISI 304 สำหรับส่วนประกอบหลัก และ AISI 303 สำหรับชิ้นส่วนตามที่ผู้ผลิตกำหนด
• รองรับการทำงานต่อเนื่อง: สามารถใช้งานแบบ Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำ

ประเภทใบพัด GXC และ GXV

GXC – Two-Passage Impeller ใช้ใบพัดแบบสองช่องทางไหล เหมาะสำหรับสูบน้ำเสียทั่วไปและน้ำที่มีของแข็งแขวนลอย โดยออกแบบช่องทางไหลเพื่อรองรับสิ่งปนเปื้อนตามขนาดที่กำหนด

GXV – Vortex Impeller ใช้ใบพัดแบบน้ำวน (Free-Flow) ช่วยลดการสัมผัสระหว่างของแข็งหรือเส้นใยกับใบพัดโดยตรง เหมาะกับน้ำเสียที่มีเส้นใยและเศษวัสดุปะปน ช่วยลดโอกาสการอุดตัน

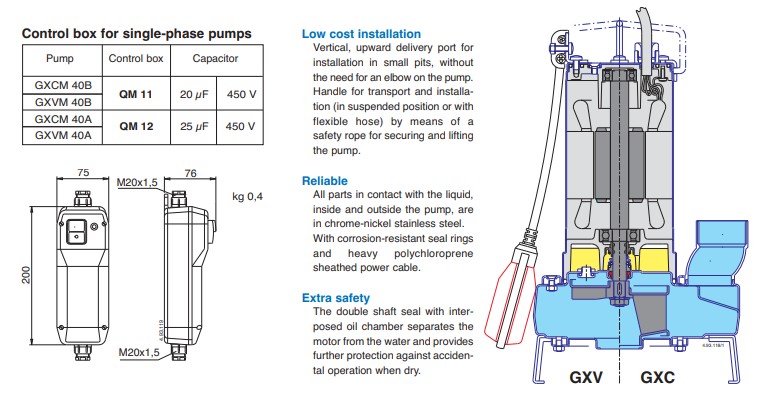

โครงสร้างและการผลิต (Construction)

CALPEDA GX40 เป็นปั๊มจุ่มชนิดใบพัดเดี่ยว (Single-Impeller Submersible Pump) ผลิตจากเหล็กกล้าโครเมียม-นิกเกิล โดยมีรูปแบบใบพัดให้เลือกทั้ง Two-Passage และ Vortex พร้อมระบบซีลเพลาสองชั้นและห้องน้ำมันคั่นกลาง เพื่อรองรับการสูบน้ำเสียและการใช้งานในระบบระบายน้ำ

ตารางวัสดุ (Materials)

ข้อมูลทางเทคนิคและเงื่อนไขการใช้งาน

• ประเภทสินค้า: Stainless Steel Submersible Pump
• แบรนด์: CALPEDA
• ซีรีส์: GX40
• รุ่นย่อย: GXC และ GXV
• ประเภทใบพัด GXC: Two-Passage Impeller
• ประเภทใบพัด GXV: Vortex / Free-Flow Impeller
• ขนาดของแข็งที่รองรับ: สูงสุด 35 มม.
• ระบบซีล: Double Shaft Seal with Oil Chamber
• อุณหภูมิของเหลวสูงสุด: 35°C
• ความลึกในการจุ่มสูงสุด: 5 เมตร
• ระดับน้ำต่ำสุดสำหรับการทำงาน: 250 มม.
• การทำงาน: Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำ

การใช้งานที่เหมาะสม (Applications)

• ระบบระบายน้ำเสียในบ้านพักอาศัยและอาคาร
• ระบบสูบน้ำเสียและน้ำทิ้งในโรงงานอุตสาหกรรม
• งานสูบน้ำที่มีของแข็งแขวนลอยขนาดไม่เกิน 35 มม.
• งานระบายน้ำที่มีเส้นใยหรือสิ่งปนเปื้อน โดยเลือกใบพัดให้เหมาะสม
• งานในอุตสาหกรรมอาหารที่ต้องการอุปกรณ์สแตนเลส โดยต้องตรวจสอบความเข้ากันได้ของวัสดุกับของเหลว

หลักการทำงาน

ปั๊มจุ่ม CALPEDA GX40 ทำงานโดยใช้มอเตอร์ไฟฟ้าขับใบพัดเพื่อสูบน้ำเข้าสู่ตัวเรือนปั๊มและส่งออกทางท่อจ่าย โดยรุ่น GXC ใช้ใบพัดแบบ Two-Passage ที่มีช่องทางไหลสองช่อง ส่วนรุ่น GXV ใช้ใบพัด Vortex เพื่อสร้างกระแสน้ำวน ช่วยให้สิ่งปนเปื้อนไหลผ่านตัวปั๊มโดยลดการสัมผัสกับใบพัดโดยตรง

ข้อควรพิจารณาในการเลือกใช้งาน

• เลือกใบพัด GXC หรือ GXV ให้เหมาะกับลักษณะน้ำเสียและสิ่งปนเปื้อน
• ตรวจสอบขนาดของแข็งไม่ให้เกิน 35 มม. และตรวจสอบค่าของรุ่นย่อยก่อนใช้งาน
• อุณหภูมิของเหลวต้องไม่เกิน 35°C
• ความลึกในการจุ่มต้องไม่เกิน 5 เมตร
• การทำงานต่อเนื่องต้องรักษาระดับน้ำตามข้อกำหนดของผู้ผลิต
• ควรตรวจสอบอัตราการไหลและระยะส่งจาก Performance Curve ก่อนเลือกรุ่น

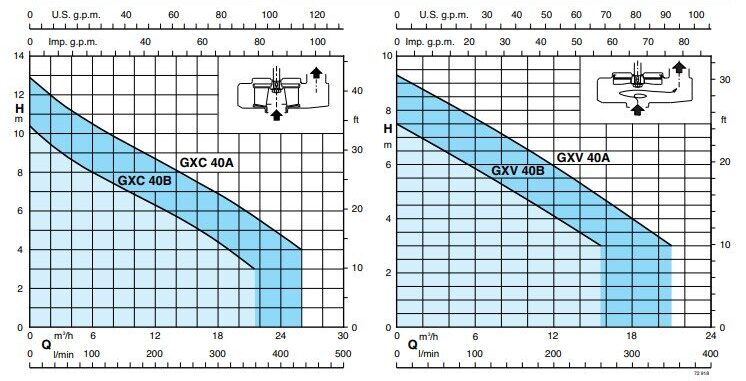

Characteristic curves

Performance CALPEDA GXV Series (n ≈ 2800 rpm)

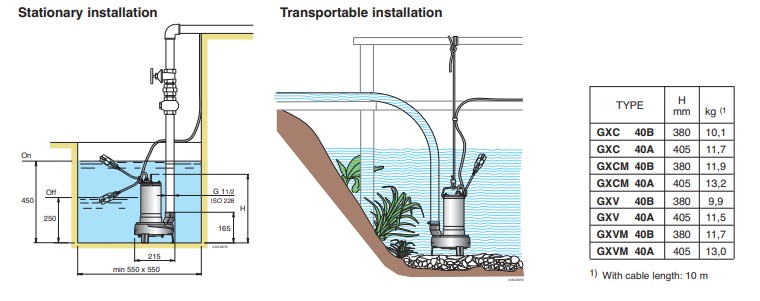

Dimensions
