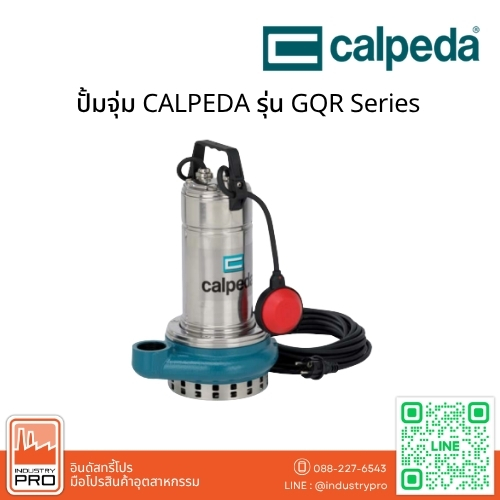

ปั๊มจุ่ม CALPEDA รุ่น GQR Series
ปั๊มจุ่ม CALPEDA รุ่น GQR เป็นปั๊มจุ่มระบายน้ำชนิดใบพัดเปิด (Open Impeller Submersible Pump) ออกแบบสำหรับสูบน้ำสะอาดและน้ำที่มีสิ่งปนเปื้อนขนาดเล็กไม่เกิน 10 มม. เหมาะสำหรับงานระบายน้ำขังในห้องใต้ดิน บ่อพักน้ำ สระน้ำ และงานเกษตรกรรมที่ต้องการสูบน้ำหรือถ่ายเทน้ำ
ตัวปั๊มมีโครงสร้างเหล็กหล่อ GJL 200 EN 1561 พร้อมชิ้นส่วนสเตนเลส AISI 304 ใช้ระบบแมคคานิคอลซีลสองชั้น (Double Mechanical Shaft Seal) พร้อมห้องน้ำมันคั่นกลาง เพื่อช่วยป้องกันการรั่วซึมเข้าสู่มอเตอร์และลดความเสี่ยงจากการทำงานขณะไม่มีน้ำช่วงสั้น ๆ ตามข้อกำหนดของผู้ผลิต
จุดเด่นและคุณสมบัติ
- ใบพัด Open Impeller: ออกแบบสำหรับสูบน้ำสะอาดและน้ำที่มีของแข็งปะปนขนาดไม่เกิน 10 มม.
- ระบบซีลสองชั้น: Double Mechanical Shaft Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยป้องกันน้ำเข้าสู่มอเตอร์
- โครงสร้างแข็งแรง: เสื้อปั๊มและใบพัดผลิตจากเหล็กหล่อ GJL 200 EN 1561
- ชิ้นส่วนสเตนเลส: เพลาปั๊ม ตัวกรอง และชิ้นส่วนครอบมอเตอร์ผลิตจาก Stainless Steel AISI 304
- ท่อส่งแนวตั้ง: ขนาด G 1½ นิ้ว ช่วยให้ติดตั้งในพื้นที่จำกัดได้สะดวก
- มีวาล์วระบายอากาศ: Relief Valve ช่วยระบายอากาศที่สะสมภายในระบบเพื่อสนับสนุนการเริ่มทำงานของปั๊ม
- รองรับการทำงานต่อเนื่อง: ใช้งานแบบ Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำ
โครงสร้างและการผลิต (Construction)
CALPEDA GQR เป็นปั๊มจุ่มระบายน้ำแบบใบพัดเดี่ยว (Single-Impeller Submersible Drainage Pump) พร้อมท่อทางส่งแนวตั้งขึ้นด้านบน ตัวปั๊มใช้ใบพัดแบบ Open Impeller เพื่อรองรับน้ำที่มีสิ่งปนเปื้อนขนาดเล็ก พร้อมระบบซีลสองชั้นและห้องน้ำมันสำหรับช่วยปกป้องมอเตอร์จากการรั่วซึมของน้ำ
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม (Pump Casing) | Cast Iron GJL 200 EN 1561 |
| ใบพัด (Impeller) | Cast Iron GJL 200 EN 1561 |
| ตัวกรองและชิ้นส่วนครอบมอเตอร์ | Chrome-Nickel Steel AISI 304 |
| หูหิ้ว (Handle) | Polypropylene เสริมโครงสเตนเลส AISI 304 |
| เพลา (Shaft) | Chrome-Nickel Steel AISI 304 |
| แมคคานิคอลซีลด้านบนและด้านล่าง | Ceramic Alumina / Carbon / NBR |
| น้ำมันหล่อลื่นซีล (Seal Lubrication Oil) | Food / Pharma Grade Oil |
ข้อมูลทางเทคนิคและเงื่อนไขการใช้งาน
- ประเภทสินค้า: Submersible Drainage Pump
- แบรนด์: CALPEDA
- รุ่น: GQR Series
- ประเภทใบพัด: Open Impeller
- ขนาดของแข็งที่รองรับ: สูงสุด 10 มม.
- ขนาดทางส่ง: G 1½ นิ้ว
- อุณหภูมิของเหลวสูงสุด: 35°C
- ความลึกในการจุ่มสูงสุด: 5 เมตร
- ระดับการจุ่มต่ำสุด: 205 มม.
- ระบบซีล: Double Mechanical Shaft Seal with Oil Chamber
- การทำงาน: Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำ
การใช้งานที่เหมาะสม (Applications)
- สูบน้ำสะอาดและน้ำที่มีของแข็งปะปนไม่เกิน 10 มม.
- ระบายน้ำขังในห้องและชั้นใต้ดิน
- สูบน้ำออกจากสระ บ่อน้ำ และบ่อพักน้ำ
- งานระบายน้ำฝนและน้ำทิ้งทั่วไป
- งานเกษตรกรรมและระบบชลประทาน (Irrigation)
หลักการทำงาน
ปั๊มจุ่ม CALPEDA GQR ใช้มอเตอร์ไฟฟ้าขับใบพัดแบบเปิด (Open Impeller) เพื่อสร้างแรงเหวี่ยงและส่งน้ำออกทางท่อจ่ายแนวตั้ง เหมาะสำหรับงานระบายน้ำที่มีสิ่งปนเปื้อนขนาดเล็ก โดยระบบซีลสองชั้นพร้อมห้องน้ำมันช่วยป้องกันน้ำรั่วเข้าสู่มอเตอร์ ส่วนวาล์วระบายอากาศช่วยไล่อากาศที่สะสมอยู่ภายในตัวปั๊มขณะเริ่มทำงาน
ข้อควรพิจารณาในการเลือกใช้งาน
- ใช้สำหรับสูบน้ำที่มีของแข็งปะปนขนาดไม่เกิน 10 มม.
- อุณหภูมิของเหลวต้องไม่เกิน 35°C
- ความลึกในการจุ่มต้องไม่เกิน 5 เมตร
- ระดับการจุ่มต่ำสุดต้องไม่น้อยกว่า 205 มม. ตามข้อมูลที่ระบุ
- การใช้งานต่อเนื่องต้องให้มอเตอร์จุ่มอยู่ใต้น้ำตามข้อกำหนด
- ควรตรวจสอบความเหมาะสมของวัสดุปั๊มกับของเหลวก่อนใช้งาน
Performance CALPEDA GQR Series (n ≈ 2900 rpm)
| TYPE 3~ | 3~ | TYPE 1~ | 1~ | Capacitor | P1 kW |
P2 | H m |
Q m³/h | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230V A |
400V A |
230V A |
µF | Vc | kW | HP | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | ||||
| A | A | µF / Vc | Power | Q (L/min): 0 / 50 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 | |||||||||||||||||
| GQR 10-10 | 2 | 1.2 | GQRM 10-10 | 3.1 | 12.5 | 450 | 0.7 | 0.45 | 0.6 | 10 | 9.5 | 8.8 | 8 | 6.7 | 5 | 3 | – | – | – | – | |
| GQR 10-12 | 2.4 | 1.4 | GQRM 10-12 | 3.6 | 16 | 450 | 1 | 0.55 | 0.75 | 12 | 11.6 | 11 | 10.2 | 9 | 7.5 | 5.5 | 3.2 | – | – | – | |
| GQR 10-14 | 2.8 | 1.6 | GQRM 10-14 | 4.6 | 16 | 450 | 1 | 0.75 | 1 | 14 | 13.5 | 12.8 | 12 | 10.8 | 9.3 | 7.5 | 5.5 | 3 | – | – | |
| GQR 10-16 | 4 | 2.3 | GQRM 10-16 | 6 | 25 | 450 | 1.3 | 0.9 | 1.2 | 16 | 15.5 | 15 | 14.2 | 13.2 | 11.8 | 10.2 | 8 | 5.5 | 2.3 | – | |
| GQR 10-18 | 4.8 | 2.8 | GQRM 10-18 | 8 | 25 | 450 | 1.7 | 1.1 | 1.5 | 18 | 17.5 | 17 | 16.2 | 15 | 13.7 | 11.8 | 9 | 7 | 4.3 | 1.5 | |
| GQR 10-20 | 6.6 | 3.8 | – | – | – | – | – | 1.5 | 2 | 20 | 19.5 | 18.8 | 18 | 16.8 | 15.2 | 13.2 | 10.8 | 8.4 | 5.7 | 3 | |
หมายเหตุ: P1 = Max. Power Input, P2 = Rated Motor Power Output, H = Total Head (m), Q = Flow Rate, Density ρ = 1000 kg/m³, Kinematic Viscosity ν = max 20 mm²/sec.

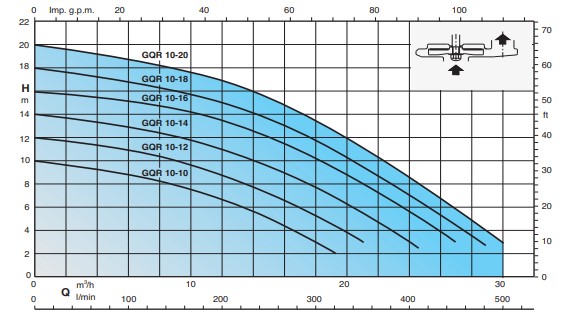

Characteristic curves

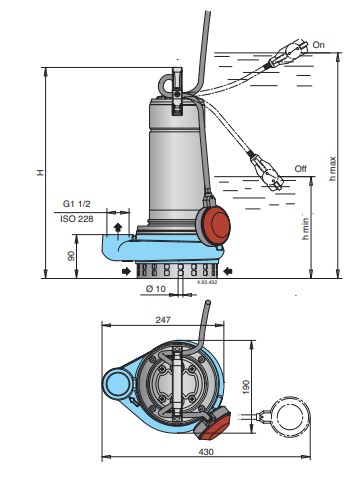

Dimensions
| TYPE | mm | kg | |||
|---|---|---|---|---|---|
| H | h max | h min | GQR | GQRM | |
| GQR 10-10 | 390 | 410 | 205 | 14 | 15 |
| GQR 10-12 | 405 | 425 | 220 | 14.5 | 15.5 |
| GQR 10-14 | 405 | 425 | 220 | 14.5 | 15.5 |
| GQR 10-16 | 430 | 450 | 245 | 16 | 18 |
| GQR 10-18 | 450 | 470 | 265 | 17.5 | 19 |
| GQR 10-20 | 450 | 470 | 265 | 19 | – |
