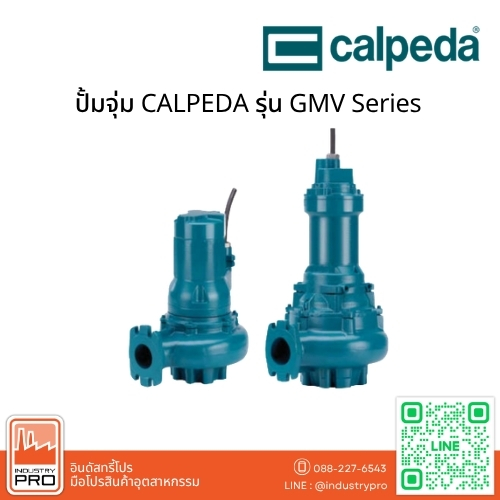

ปั๊มจุ่ม CALPEDA รุ่น GMV Series
ปั๊มจุ่ม CALPEDA รุ่น GMV เป็นปั๊มจุ่มน้ำเสียชนิดใบพัดน้ำวน (Vortex Impeller) สำหรับงานสูบน้ำเสีย น้ำโสโครก น้ำทิ้ง และของเหลวที่มีของแข็งหรือเส้นใยปะปน ออกแบบให้ของแข็งสามารถไหลผ่านตัวปั๊มโดยลดการสัมผัสกับใบพัดโดยตรง ช่วยลดโอกาสการอุดตัน เหมาะสำหรับระบบบำบัดน้ำเสีย งานระบายน้ำในอาคาร และโรงงานอุตสาหกรรม
ตัวปั๊มผลิตจากเหล็กหล่อ EN-GJL-250 พร้อมใบพัดเหล็กหล่อผสมนิกเกิลและเพลาสเตนเลส AISI 420B ใช้ระบบแมคคานิคอลซีลสองชั้น (Twin Mechanical Seal) พร้อมห้องน้ำมันคั่นกลางเพื่อช่วยป้องกันน้ำเข้าสู่มอเตอร์ รองรับของแข็งขนาดสูงสุด 100 มม. ขึ้นอยู่กับรุ่นย่อย
จุดเด่นและคุณสมบัติ
- ใบพัด Vortex Impeller: สร้างการไหลแบบน้ำวน ช่วยให้ของแข็งและเส้นใยเคลื่อนผ่านตัวปั๊มโดยลดการสัมผัสกับใบพัด
- ลดโอกาสการอุดตัน: เหมาะสำหรับน้ำเสียที่มีเศษวัสดุ เส้นใย และของแข็งแขวนลอย
- รองรับของแข็งหลายขนาด: มีขนาดทางผ่านของแข็งตั้งแต่ 50–100 มม. ตามรุ่นย่อย
- ระบบซีลสองชั้น: Twin Mechanical Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยลดความเสี่ยงจากน้ำเข้าสู่มอเตอร์
- โครงสร้างเหล็กหล่อ: เสื้อปั๊มและฝาครอบมอเตอร์ผลิตจาก Cast Iron EN-GJL-250
- ใบพัดเหล็กหล่อผสมนิกเกิล: ผลิตจาก EN-GJL-250+Ni
- เพลามอเตอร์สเตนเลส: ผลิตจาก Stainless Steel AISI 420B
- รองรับการทำงานต่อเนื่อง: สามารถใช้งานแบบ Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำตามข้อกำหนด
โครงสร้างและการผลิต (Construction)
CALPEDA GMV Series เป็นปั๊มจุ่มไฟฟ้าแบบ Close-Coupled ที่มอเตอร์และตัวปั๊มประกอบเป็นชุดเดียวกัน พร้อมใบพัดแบบ Vortex Impeller สำหรับงานสูบน้ำเสียที่มีของแข็งหรือเส้นใยปะปน
ระบบซีลประกอบด้วย Mechanical Seal สองชั้น โดยซีลฝั่งปั๊มใช้ Silicon Carbide / Silicon Carbide และซีลฝั่งมอเตอร์ใช้ Graphite / Ceramic พร้อมห้องน้ำมัน (Oil Chamber) คั่นกลาง ช่วยหล่อลื่นและเพิ่มการป้องกันน้ำรั่วเข้าสู่ชุดมอเตอร์
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม (Pump Casing) | Cast Iron EN-GJL-250 |
| ใบพัด (Impeller) | Cast Iron EN-GJL-250+Ni |
| เสื้อมอเตอร์และฝาครอบมอเตอร์ | Cast Iron EN-GJL-250 |
| เพลามอเตอร์ (Motor Shaft) | Stainless Steel AISI 420B |
| แมคคานิคอลซีลฝั่งมอเตอร์ (Motor Side) | Graphite / Ceramic |
| แมคคานิคอลซีลฝั่งปั๊ม (Pump Side) | Silicon Carbide / Silicon Carbide |
ข้อมูลทางเทคนิค (Technical Specifications)
- ประเภทสินค้า: Submersible Sewage Pump
- แบรนด์: CALPEDA
- รุ่น: GMV Series
- รูปแบบปั๊ม: Close-Coupled Submersible Pump
- ประเภทใบพัด: Vortex Impeller
- ระบบซีล: Twin Mechanical Seal with Oil Chamber
- ขนาดของแข็งที่รองรับ: 50–100 มม. ขึ้นอยู่กับรุ่น
- อุณหภูมิของเหลวสูงสุด: 40°C
- ความลึกในการจุ่มสูงสุด: 20 เมตร เมื่อใช้สายไฟความยาวเหมาะสม
- การทำงาน: Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำตามข้อกำหนด
ตารางสรุปสเปกใบพัด Vortex
| รุ่น (Model) | ขนาดท่อ (DN) | ขนาดของแข็งที่ผ่านได้ (Free Passage) | รอบมอเตอร์ (rpm) |
|---|---|---|---|
| GMV 50-80 | 80 มม. | 50 มม. | 2850 |
| GMV4 65-80 | 80 มม. | 65 มม. | 1450 |
| GMV4 100-150 | 150 มม. | 100 มม. | 1450 |
การใช้งานที่เหมาะสม (Applications)
- สูบน้ำเสียและน้ำโสโครก (Sewage)
- สูบน้ำที่มีตะกอนแขวนลอย (Slurry) ซึ่งไม่มีเม็ดแข็งกัดกร่อน
- ระบบบำบัดน้ำเสียในโรงงานอุตสาหกรรม
- ระบบระบายน้ำเสียภายในอาคารขนาดใหญ่
- บ่อพักน้ำเสียและสถานีสูบน้ำเสีย
- ระบบระบายน้ำทั่วไป (Drainage Applications)
หลักการทำงานของใบพัด Vortex
ปั๊มจุ่ม CALPEDA GMV ใช้มอเตอร์ไฟฟ้าขับใบพัด Vortex เพื่อสร้างกระแสน้ำวนภายในเรือนปั๊ม ทำให้ของแข็งและเส้นใยที่ปะปนมากับน้ำสามารถไหลผ่านตัวปั๊มโดยลดการสัมผัสกับใบพัดโดยตรง จึงช่วยลดโอกาสการอุดตันเมื่อเลือกปั๊มให้เหมาะกับขนาดและลักษณะของสิ่งปนเปื้อน
ข้อควรพิจารณาในการเลือกใช้งาน
- เลือกขนาดปั๊มตามอัตราการไหล ระยะส่ง และขนาดของแข็งที่ต้องการสูบ
- ตรวจสอบขนาด Free Passage ของแต่ละรุ่นก่อนเลือกใช้งาน
- อุณหภูมิของเหลวต้องไม่เกิน 40°C
- ความลึกในการจุ่มต้องไม่เกิน 20 เมตร และใช้สายไฟความยาวเหมาะสม
- การใช้งานต่อเนื่องต้องรักษาระดับน้ำให้เหมาะสมกับข้อกำหนดของผู้ผลิต
- ควรตรวจสอบความเข้ากันได้ของวัสดุปั๊มกับลักษณะน้ำเสียก่อนใช้งาน

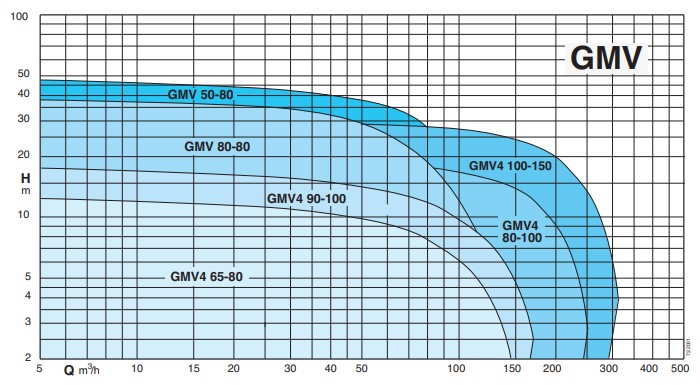

Coverage chart

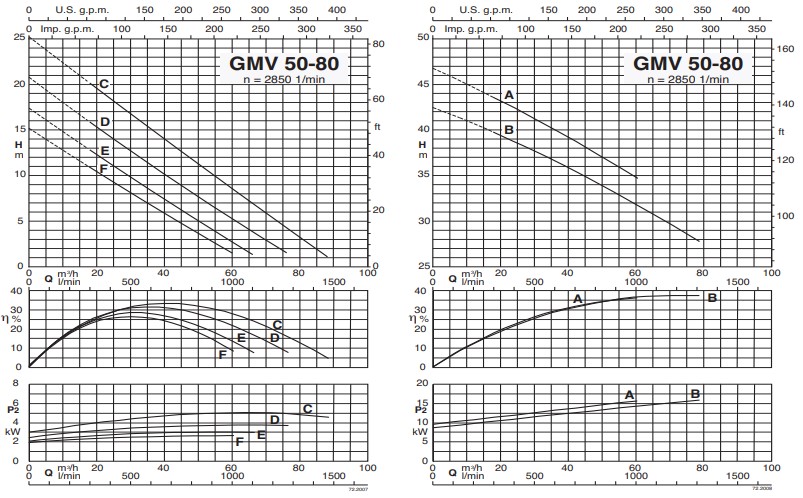

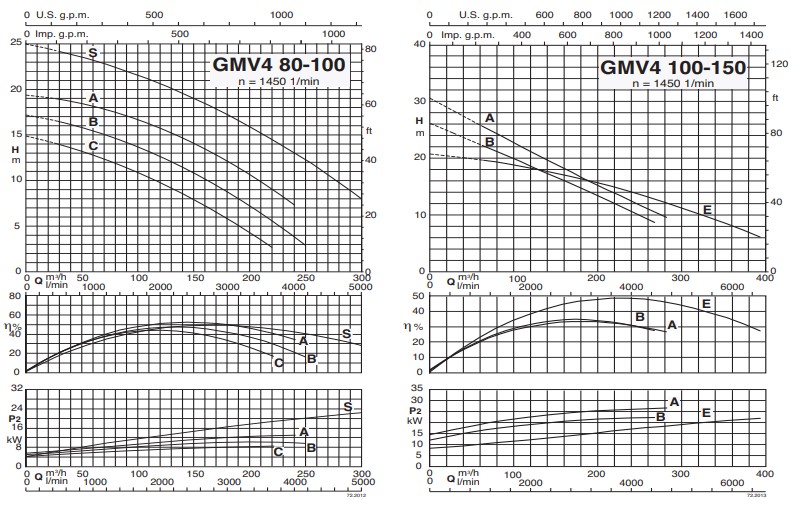

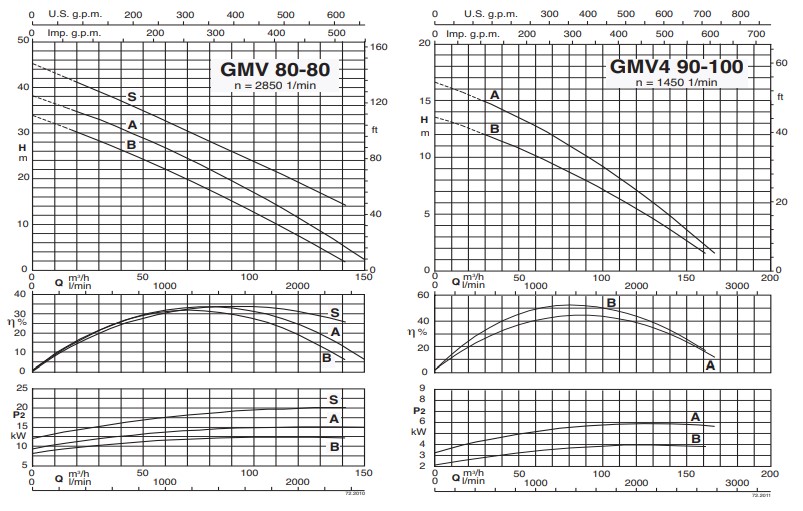

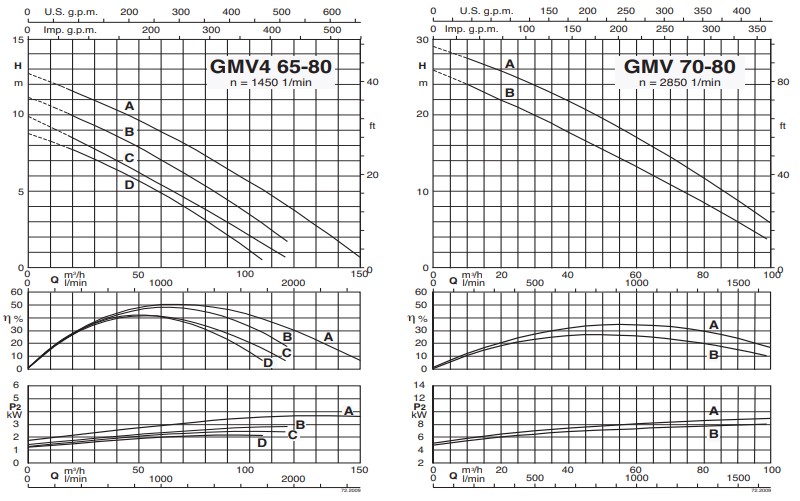

Characteristic curves

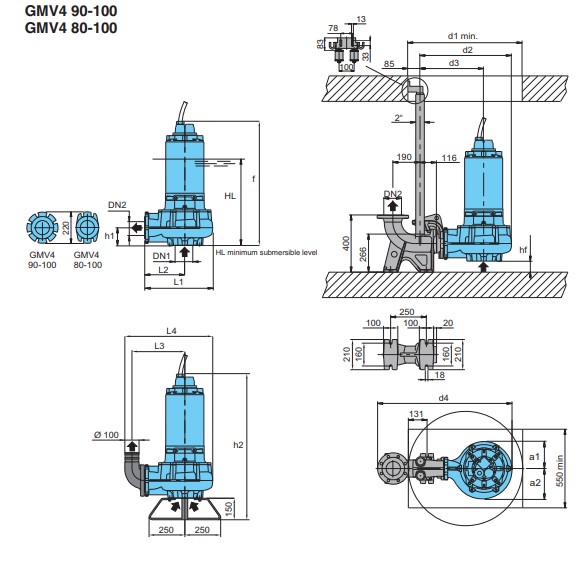

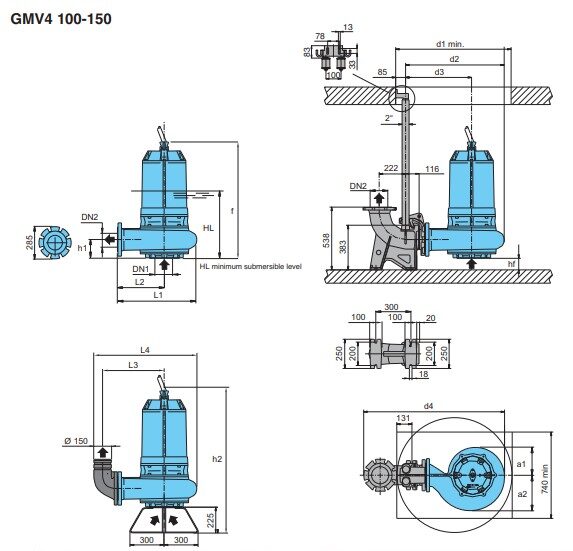

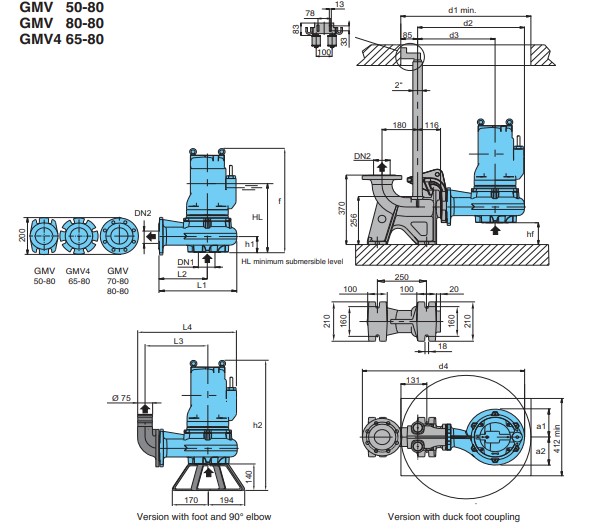

Dimensions
| TYPE | EN 1092-2 PN 10 |
Dimensions mm |
Weight kg |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN1 | DN2 | f | HL | hf | h1 | h2 | a1 | a2 | d1 | d2 | d3 | d4 | L1 | L2 | L3 | L4 | ||
| GMV 50-80F | 80 | 80 | 487 | 330 | 116 | 84 | 627 | 149 | 149 | 660 | 541 | 392 | 821 | 395 | 246 | 380 | 570 | 52 |
| GMV 50-80E | ||||||||||||||||||
| GMV 50-80D | 80 | 80 | 553 | 365 | 116 | 84 | 693 | 149 | 149 | 660 | 541 | 392 | 821 | 395 | 246 | 380 | 570 | 84 |
| GMV 50-80C | ||||||||||||||||||
| GMV 50-80B | 80 | 80 | 836 | 516 | 122 | 78 | 986 | 164 | 164 | 800 | 611 | 428 | 891 | 445 | 262 | 334 | 555 | 190 |
| GMV 50-80A | ||||||||||||||||||
| GMV 70-80B/A | 80 | 80 | 829 | 500 | 65 | 135 | 969 | 167 | 167 | 800 | 633 | 446 | 913 | 467 | 262 | 353 | 576 | 160 |
| GMV 70-80A/A | ||||||||||||||||||
| GMV 80-80B | 80 | 80 | 863 | 548 | 60 | 140 | 1018 | 169 | 175 | 900 | 671 | 481 | 950 | 505 | 315 | 388 | 612 | 190 |
| GMV 80-80A | ||||||||||||||||||
| GMV 80-80S | 80 | 80 | 1328 | 586 | 127 | 142 | 1478 | 193 | 193 | 800 | 672 | 483 | 952 | 503 | 280 | 389 | 614 | 200 |
| GMV4 65-80D | 80 | 80 | 516 | 380 | 80 | 121 | 656 | 143 | 169 | 700 | 548 | 396 | 828 | 402 | 250 | 323 | 512 | 64 |
| GMV4 65-80C | ||||||||||||||||||
| GMV4 65-80B | 80 | 80 | 582 | 400 | 80 | 121 | 722 | 143 | 169 | 700 | 548 | 396 | 828 | 402 | 250 | 323 | 512 | 79 |
| GMV4 65-80A | ||||||||||||||||||
| TYPE | EN 1092-2 PN 10 |
Dimensions mm |
Weight kg |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN1 | DN2 | f | HL | hf | h1 | h2 | a1 | a2 | d1 | d2 | d3 | d4 | L1 | L2 | L3 | L4 | ||
| GMV4 90-100B | 125 | 100 | 829 | 490 | 89 | 111 | 979 | 180 | 180 | 800 | 633 | 443 | 933 | 468 | 277 | 367 | 607 | 170 |
| GMV4 90-100A | ||||||||||||||||||
| GMV4 80-100C | 125 | 100 | 921 | 570 | 54 | 147 | 1091 | 189 | 212 | 800 | 640 | 445 | 940 | 474 | 279 | 369 | 614 | 200 |
| GMV4 80-100B | ||||||||||||||||||
| GMV4 80-100A | 125 | 100 | 921 | 570 | 54 | 147 | 1091 | 189 | 212 | 800 | 640 | 445 | 940 | 474 | 279 | 369 | 614 | 200 |
| GMV4 80-100S | 125 | 100 | 1343 | 670 | 54 | 146 | 1497 | 193 | 212 | 800 | 640 | 441 | 936 | 475 | 280 | 370 | 615 | 340 |
| TYPE | EN 1092-2 PN 10 |
Dimensions mm |
Weight kg |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN1 | DN2 | f | HL | hf | h1 | h2 | a1 | a2 | d1 | d2 | d3 | d4 | L1 | L2 | L3 | L4 | ||
| GMV4 100-150E | 150 | 150 | 1359 | 710 | 114 | 146 | 1581 | 193 | 223 | 850 | 675 | 469 | 1040 | 486 | 280 | 431 | 712 | 355 |
| GMV4 100-150B | 150 | 150 | 1014 | 592 | 135 | 143 | 1236 | 264 | 264 | 1000 | 880 | 616 | 1249 | 714 | 450 | 580 | 919 | 361 |
| GMV4 100-150A | ||||||||||||||||||
