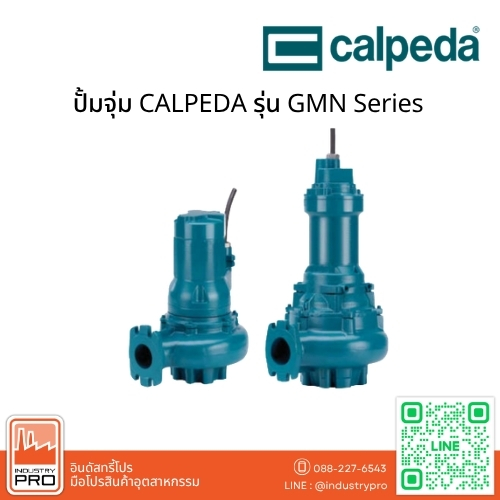

ปั๊มจุ่ม CALPEDA รุ่น GMN Series

ปั๊มจุ่ม CALPEDA รุ่น GMG Series เป็นปั๊มจุ่มน้ำเสียพร้อมระบบบดสิ่งปฏิกูลกำลังสูง (High Power Grinder Pump) สำหรับสูบน้ำเสียที่มีเศษกระดาษ เส้นใย ผ้า และสารอินทรีย์ปะปน มาพร้อมชุดบดเพื่อลดขนาดสิ่งปนเปื้อนก่อนส่งผ่านระบบท่อ ตัวเรือนเหล็กหล่อ EN-GJL-250 พร้อมระบบซีลและห้องน้ำมัน เหมาะสำหรับงานระบายน้ำเสียในบ้านพักอาศัย อาคาร และโรงงานอุตสาหกรรม

ขอใบเสนอราคา

Categories: ปั๊มน้ำ, ปั๊มแช่,ปั๊มจุ่ม Tags: ปั๊ม, ปั๊มจุ่ม, ปั๊มน้ำ, ปั๊มน้ำเสีย, ปั๊มสูบน้ำเสีย, ปั๊มแช่, เครื่องสูบน้ำเสีย, ใบพัด Single-Channe, ใบพัด Vortex Impeller แบรนด์: CALPEDA

สนใจสั่งซื้อ หรือพูดคุยสอบถาม

รายละเอียดสินค้า

ปั๊มจุ่ม CALPEDA รุ่น GMN Series

ปั๊มจุ่ม CALPEDA รุ่น GMG เป็นปั๊มจุ่มน้ำเสียชนิดบดสิ่งปฏิกูล (Submersible Grinder Pump) ออกแบบสำหรับสูบน้ำเสียที่มีเส้นใยยาว เศษกระดาษ เศษผ้า และสารอินทรีย์ปะปน โดยมีระบบบดกำลังสูงช่วยลดขนาดวัสดุก่อนส่งผ่านท่อจ่าย เหมาะสำหรับระบบรวบรวมและระบายน้ำเสียในบ้านพักอาศัย อาคาร และโรงงานอุตสาหกรรม

ตัวปั๊มผลิตจากเหล็กหล่อ EN-GJL-250 ใช้ใบพัดเหล็กหล่อ GS 400 และเพลาสเตนเลส AISI 420B พร้อมระบบซีลป้องกันน้ำเข้าสู่มอเตอร์ มีขนาดทางส่ง DN 40 และรองรับการทำงานต่อเนื่องเมื่อระดับน้ำเป็นไปตามข้อกำหนดของผู้ผลิต

จุดเด่นและคุณสมบัติ

ระบบบดสิ่งปฏิกูลกำลังสูง: High Power Grinder ช่วยลดขนาดเศษวัสดุ เช่น กระดาษ เส้นใย ผ้า และสารอินทรีย์ก่อนเข้าสู่ระบบท่อส่งน้ำเสีย
ช่วยลดโอกาสการอุดตัน: เหมาะสำหรับน้ำเสียที่มีวัสดุประเภทเส้นใยและสิ่งปนเปื้อนที่จำเป็นต้องบดก่อนสูบส่ง
ระบบซีลพร้อมห้องน้ำมัน: ช่วยป้องกันน้ำเข้าสู่มอเตอร์ โดยรูปแบบซีลแตกต่างกันตามกำลังมอเตอร์
โครงสร้างเหล็กหล่อ: เสื้อปั๊มและเสื้อมอเตอร์ผลิตจาก Cast Iron EN-GJL-250
ใบพัดเหล็กหล่อ GS 400: รองรับการทำงานร่วมกับระบบบดน้ำเสีย
เพลาสเตนเลส: ผลิตจาก Stainless Steel AISI 420B
มอเตอร์ IP68: พร้อมฉนวนมอเตอร์ Class H สำหรับงานจุ่มน้ำ
รองรับการใช้งานต่อเนื่อง: Continuous Duty เมื่อระดับน้ำไม่ต่ำกว่าระดับจุ่มขั้นต่ำที่กำหนด

โครงสร้างและการผลิต (Construction)

CALPEDA GMG เป็นปั๊มจุ่มไฟฟ้าที่ติดตั้งระบบบดสิ่งปฏิกูลกำลังสูง (High Power Grinder) ภายในชุดปั๊ม ออกแบบเพื่อบดเศษวัสดุที่ปะปนมากับน้ำเสียก่อนส่งออกทางท่อจ่ายขนาด DN 40

ระบบซีลมีห้องน้ำมันคั่นกลางเพื่อป้องกันน้ำเข้าสู่มอเตอร์ โดยรุ่นกำลังไม่เกิน 1.6 kW ใช้ Lip Seal ด้านมอเตอร์ ส่วนรุ่นกำลังสูงกว่า 1.6 kW ใช้ Mechanical Seal ด้านมอเตอร์แบบ Graphite / Ceramic และใช้ซีลด้านปั๊มแบบ Silicon Carbide / Silicon Carbide

ตารางวัสดุ (Materials)

ส่วนประกอบ (Component)	วัสดุ (Material)
เสื้อปั๊ม (Pump Casing)	Cast Iron EN-GJL-250
เสื้อมอเตอร์ (Motor Casing)	Cast Iron EN-GJL-250
ฝาครอบมอเตอร์ (Motor Cover)	Cast Iron EN-GJL-250
ใบพัด (Impeller)	Cast Iron GS 400
เพลา (Shaft)	Stainless Steel AISI 420B
ซีลด้านมอเตอร์ สำหรับรุ่นไม่เกิน 1.6 kW	Nitrile Lip Seal
แมคคานิคอลซีลด้านมอเตอร์ สำหรับรุ่นเกิน 1.6 kW	Graphite / Ceramic
แมคคานิคอลซีลด้านปั๊ม	Silicon Carbide / Silicon Carbide

ข้อมูลทางเทคนิค (Technical Specifications)

ประเภทสินค้า: Submersible Grinder Pump
แบรนด์: CALPEDA
รุ่น: GMG Series
ระบบบด: High Power Grinder
ขนาดทางส่ง: DN 40
ช่องผ่านของแข็ง (Solid Passage): 6 หรือ 7 มม. ขึ้นอยู่กับรุ่น
มอเตอร์: 2-Pole Induction Motor
ความถี่: 50 Hz
ความเร็วรอบ: ประมาณ 2,850 rpm
ไฟฟ้า 1 เฟส: 230V ±10%
ไฟฟ้า 3 เฟส: 400V ±10% สำหรับรุ่นไม่เกิน 3.2 kW และ 400/690V ±10% สำหรับรุ่นที่สูงกว่า 3.2 kW
ระดับการป้องกันมอเตอร์: IP68
ฉนวนมอเตอร์: Class H
จำนวนครั้งการสตาร์ทสูงสุด: 15 ครั้งต่อชั่วโมง โดยเว้นช่วงอย่างสม่ำเสมอ
สายไฟ: H07RN-F ความยาว 10 เมตร

เงื่อนไขการใช้งาน (Operating Conditions)

อุณหภูมิของเหลวสูงสุด: 40°C
ความลึกในการจุ่มสูงสุด: 20 เมตร เมื่อใช้สายไฟความยาวเหมาะสม
รองรับการทำงานต่อเนื่อง (Continuous Duty) เมื่อมีระดับน้ำไม่ต่ำกว่าระดับจุ่มขั้นต่ำที่ผู้ผลิตกำหนด
เหมาะสำหรับน้ำเสียที่มีวัสดุเส้นใย กระดาษ ผ้า และสารอินทรีย์ปะปน

การใช้งานที่เหมาะสม (Applications)

ระบบรวบรวมและสูบน้ำเสียจากบ้านพักอาศัย
ระบบน้ำเสียภายในอาคารและที่พักอาศัย
สถานีสูบน้ำเสีย (Sewage Pumping Station)
ระบบบำบัดน้ำเสียในโรงงานอุตสาหกรรม
งานสูบน้ำเสียที่มีเศษกระดาษ เส้นใย หรือเศษผ้าปะปน
ระบบระบายน้ำเสียที่ต้องการลดขนาดสิ่งปนเปื้อนก่อนเข้าสู่ท่อส่ง

หลักการทำงาน

ปั๊มจุ่ม CALPEDA GMG ใช้มอเตอร์ไฟฟ้าขับชุดใบพัดและระบบบดสิ่งปฏิกูล เมื่อน้ำเสียเข้าสู่ปั๊ม ชุดบดจะทำหน้าที่ลดขนาดเศษวัสดุที่ปะปนมา ก่อนที่น้ำเสียจะถูกส่งผ่านตัวปั๊มและออกทางท่อจ่าย ช่วยลดความเสี่ยงจากวัสดุเส้นใยหรือเศษของแข็งที่อาจทำให้ระบบท่ออุดตัน

ข้อควรพิจารณาในการเลือกใช้งาน

เลือกกำลังมอเตอร์และรุ่นย่อยตามอัตราการไหลและระยะส่งที่ต้องการ
ตรวจสอบชนิดของสิ่งปนเปื้อนให้เหมาะกับระบบ Grinder
ควรหลีกเลี่ยงของแข็งที่มีความแข็งสูงหรือวัสดุที่ไม่เหมาะกับชุดบด
อุณหภูมิของเหลวต้องไม่เกิน 40°C
ความลึกในการติดตั้งต้องไม่เกิน 20 เมตร
ควรตรวจสอบความเหมาะสมของวัสดุปั๊มกับของเหลวก่อนใช้งาน

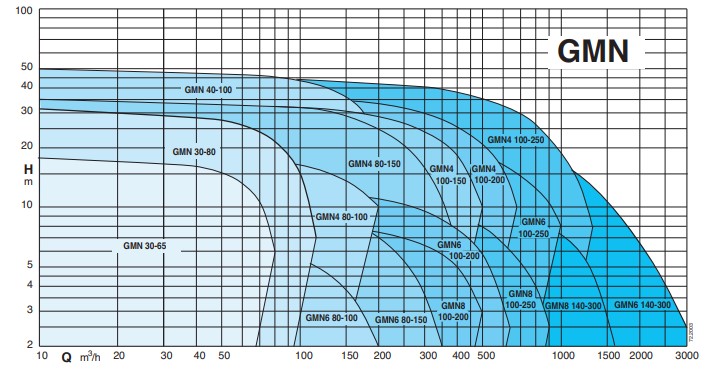

Coverage chart

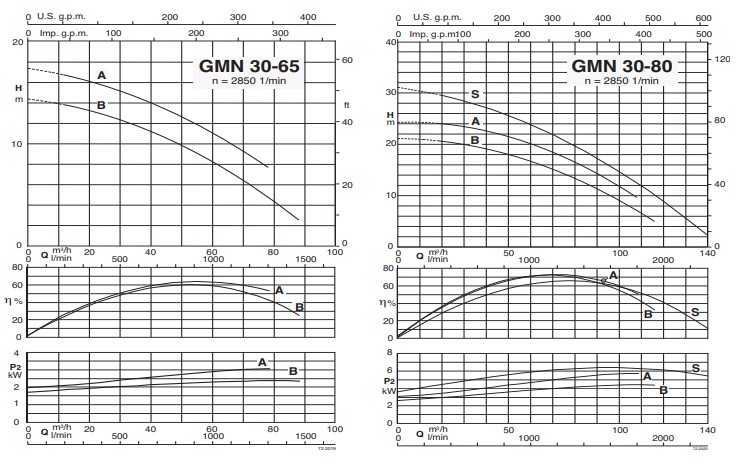

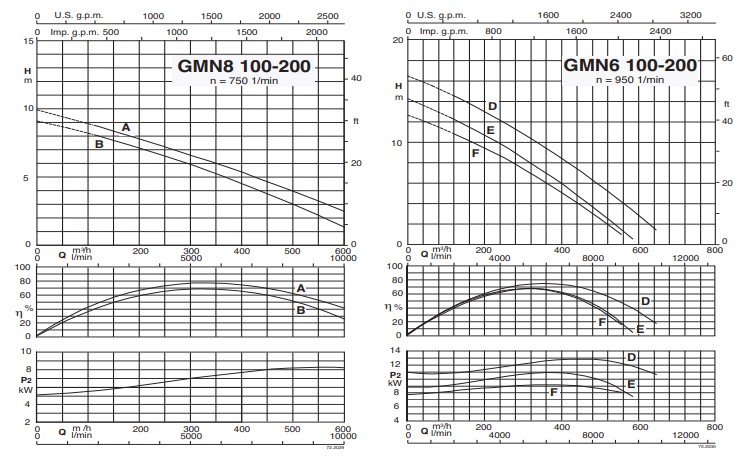

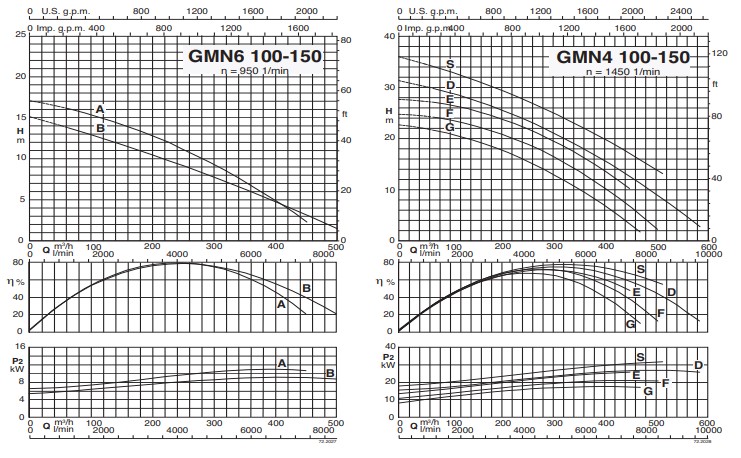

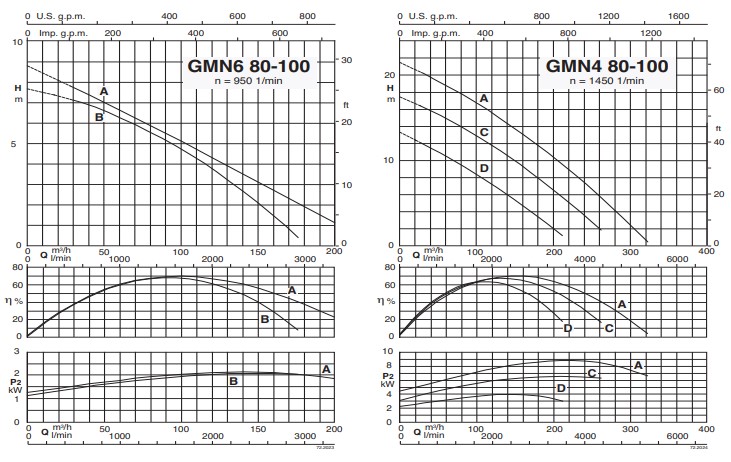

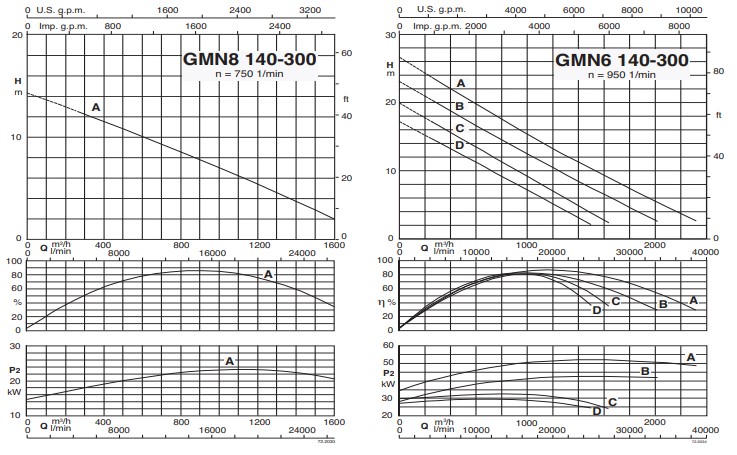

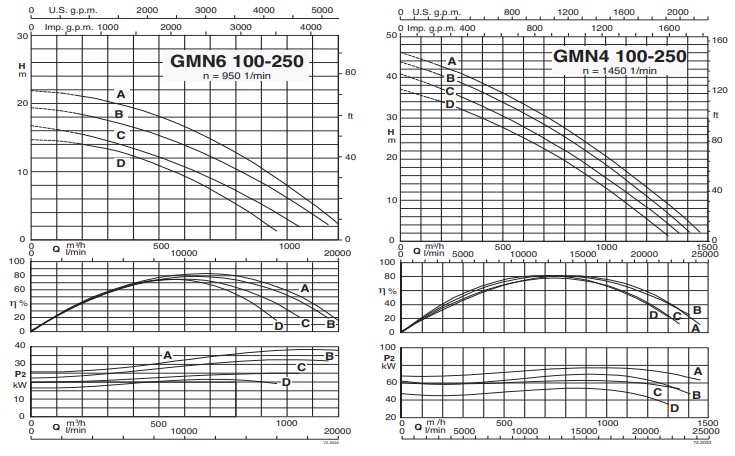

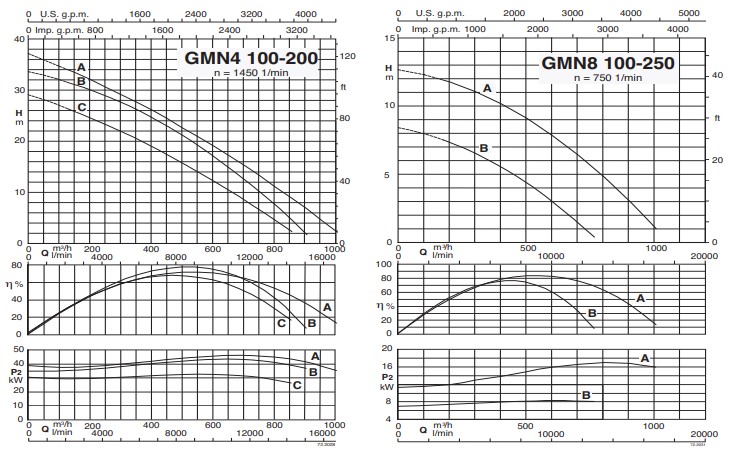

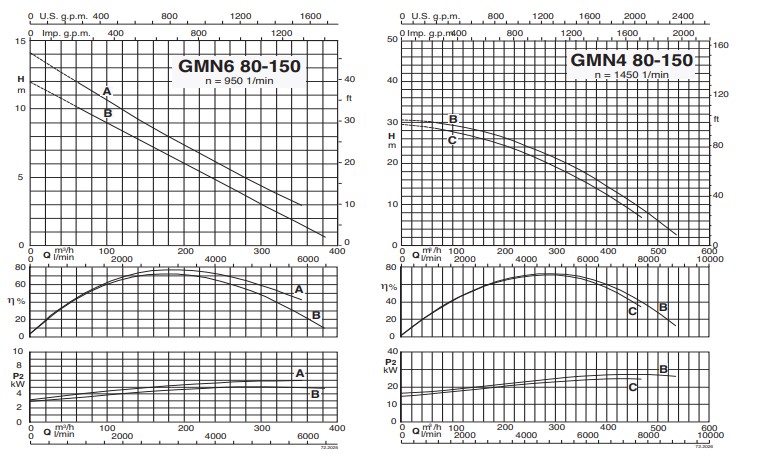

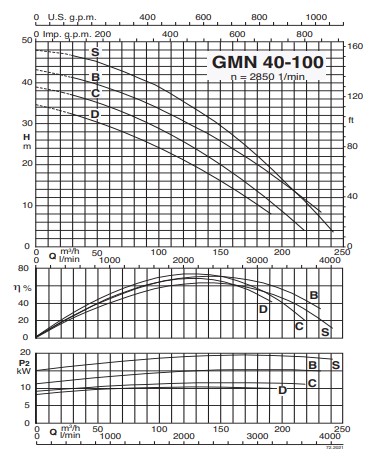

Characteristic curves

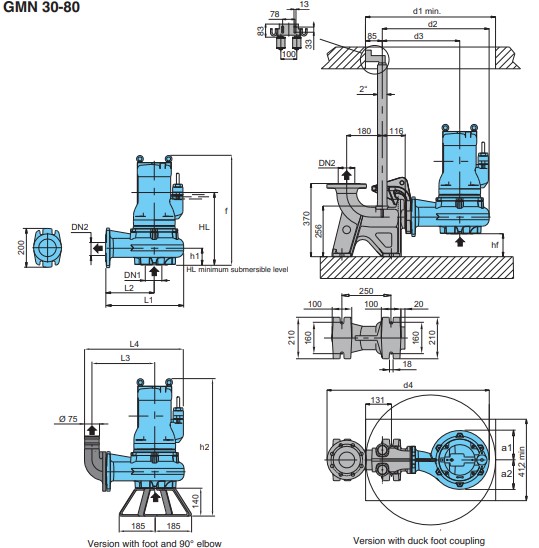

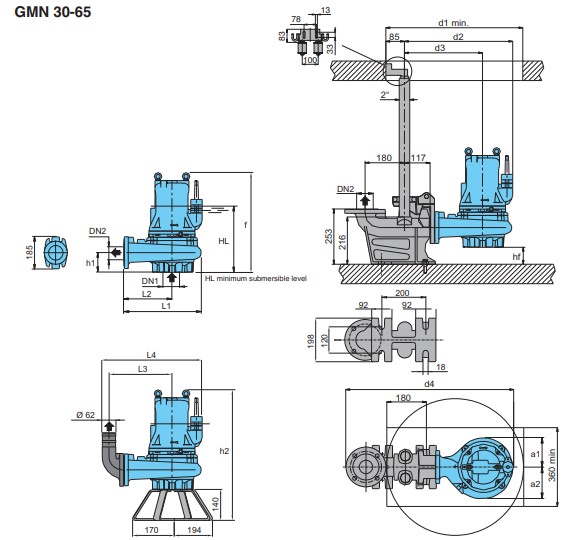

Dimensions

TYPE	EN 1092-2 PN 10		Dimensions mm															Weight kg
TYPE	DN1	DN2	f	HL	hf	h1	h2	a1	a2	d1	d2	d3	d4	L1	L2	L3	L4	Weight kg
GMN 30-65B	80	65	456	300	78	90	596	133	145	625	495	357	767	358	220	289	458	61
GMN 30-65A	80	65	456	300	78	90	596	133	145	625	495	357	767	358	220	289	458	61

TYPE	EN 1092-2 PN 10		Dimensions mm															Weight kg
TYPE	DN1	DN2	f	HL	hf	h1	h2	a1	a2	d1	d2	d3	d4	L1	L2	L3	L4	Weight kg
GMN 30-80B	80	80	515	330	110	90	655	133	145	700	511	366	791	365	220	293	475	77
GMN 30-80A	80	80	515	330	110	90	655	133	145	700	511	366	791	365	220	293	475	77
GMN 30-80S	80	80	767	438	132	68	917	165	165	700	571	386	851	405	220	292	515	150

TYPE	EN 1092-2 PN 10		Dimensions mm															Weight kg
TYPE	DN1	DN2	f	HL	hf	h1	h2	a1	a2	d1	d2	d3	d4	L1	L2	L3	L4	Weight kg
GMN 40-100D	125	100	794	480	127	73	944	168	184	750	628	441	928	462	275	365	602	200
GMN 40-100C
GMN 40-100B
GMN 40-100S	125	100	1269	570	127	73	1419	193	193	800	628	441	928	462	280	365	602	340
GMN4 80-100D	125	100	597	424	62	138	747	180	231	850	673	466	973	507	300	390	647	110
GMN4 80-100C	125	100	852	526	54	147	1002	189	212	800	640	445	940	474	279	369	614	160
GMN4 80-100A	125	100	920	570	54	147	1040	189	212	800	640	445	940	474	279	369	614	200
GMN6 80-100B	125	100	597	424	62	138	747	180	231	850	673	466	973	507	300	390	647	86
GMN6 80-100A	125	100	597	424	62	138	747	180	231	850	673	466	973	507	300	390	647	86

TYPE	EN 1092-2 PN 10		Dimensions mm															Weight kg
TYPE	DN1	DN2	f	HL	hf	h1	h2	a1	a2	d1	d2	d3	d4	L1	L2	L3	L4	Weight kg
GMN6 80-150B	150	150	820	540	113	147	1042	191	223	850	673	467	1038	507	301	431	712	186
GMN6 80-150A	150	150	933	580	113	147	1155	191	223	850	673	467	1038	507	301	431	712	220
GMN6 100-150B/A	150	150	1409	737	80	180	1630	239	304	990	840	566	1208	673	400	530	878	450
GMN6 100-150A/A	150	150	1409	737	80	180	1630	239	304	990	840	566	1208	673	400	530	878	450
GMN4 80-150C/A	150	150	1439	742	80	180	1660	239	304	990	840	566	1208	673	400	530	878	515
GMN4 80-150B/A	150	150	1439	742	80	180	1660	239	304	990	840	566	1208	673	400	530	878	515
GMN4 100-150G	150	150	1409	737	80	180	1630	239	304	990	840	566	1208	673	400	530	878	450
GMN4 100-150F
GMN4 100-150E/A
GMN4 100-150D/A	150	150	1439	742	80	180	1660	239	304	990	840	566	1208	673	400	530	878	515
GMN4 100-150S/A	150	150	1439	742	80	180	1660	239	304	990	840	566	1208	673	400	530	878	515

TYPE	EN 1092-2 PN 10		Dimensions mm															Weight kg
TYPE	DN1	DN2	f	HL	hf	h1	h2	a1	a2	d1	d2	d3	d4	L1	L2	L3	L4	Weight kg
GMN4 100-200C	200	200	1613	780	153	198	1878	306	335	1200	962	656	1469	786	480	–	–	665
GMN4 100-200B	200	200	1613	780	153	198	1878	306	335	1200	962	656	1469	786	480	–	–	665
GMN4 100-200A	200	200	1392	665	153	180	1655	269	336	1200	958	656	1314	782	480	–	–	460
GMN6 100-200F/A	200	200	1392	665	153	180	1655	269	336	1200	958	656	1314	782	480	–	–	460
GMN6 100-200E/A	200	200	1392	665	153	180	1655	269	335	1200	958	656	1314	782	480	–	–	435
GMN6 100-200D/A	200	200	1392	665	153	180	1655	269	335	1200	958	656	1314	782	480	–	–	435
GMN8 100-200B/B	200	200	1392	665	153	180	1655	269	335	1200	958	656	1314	782	480	–	–	435
GMN8 100-200A	200	200	1392	665	153	180	1655	269	335	1200	958	656	1314	782	480	–	–	435

TYPE	EN 1092-2 PN 10		Dimensions mm															Weight kg
TYPE	DN1	DN2	f	HL	hf	h1	h2	a1	a2	d1	d2	d3	d4	L1	L2	L3	L4	Weight kg
GMN4 100-250D	250	250	1710	835	286	214	1975	336	419	1400	1167	789	1843	978	600	–	–	914
GMN4 100-250C
GMN4 100-250B
GMN4 100-250A
GMN6 100-250D	250	250	1408	735	250	180	1670	336	419	1400	1203	789	1843	1014	600	–	–	510
GMN6 100-250C	250	250	1408	735	250	180	1670	336	419	1400	1203	789	1843	1014	600	–	–	590
GMN6 100-250B	250	250	1629	800	286	214	1894	336	419	1400	1167	789	1843	978	600	–	–	730
GMN6 100-250A	250	250	1629	800	286	214	1894	336	419	1400	1167	789	1843	978	600	–	–	730
GMN8 100-250B/A	250	250	1408	735	250	180	1670	336	419	1400	1203	789	1843	1014	600	–	–	520
GMN8 100-250A/B	250	250	1408	735	250	180	1670	336	419	1400	1203	789	1843	1014	600	–	–	600

TYPE	EN 1092-2 PN 10		Dimensions mm															Weight kg
TYPE	DN1	DN2	f	HL	hf	h1	h2	a1	a2	d1	d2	d3	d4	L1	L2	L3	L4	Weight kg
GMN6 140-300D	350	300	1959	1127	260	494	2271	465	465	1500	1254	789	1930	1065	600	–	–	1042
GMN6 140-300C	350	300	1959	1127	260	494	2271	465	465	1500	1254	789	1930	1065	600	–	–	1042
GMN6 140-300B	350	300	2040	1164	260	494	2352	465	465	1500	1254	789	1930	1065	600	–	–	1230
GMN6 140-300A	350	300	2040	1164	260	494	2352	465	465	1500	1254	789	1930	1065	600	–	–	1230
GMN8 140-300A	350	300	1959	1127	260	494	2271	465	465	1500	1254	789	1930	1065	600	–	–	1024
