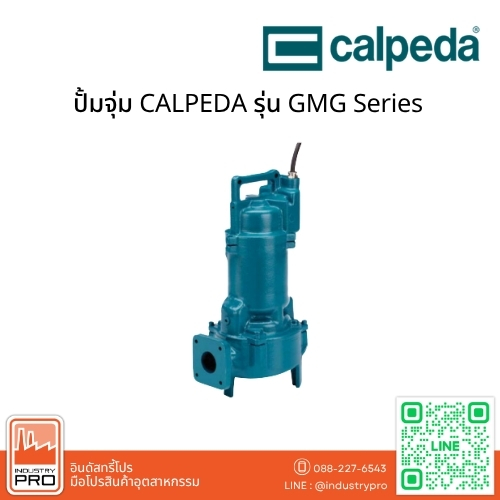

ปั๊มจุ่ม CALPEDA รุ่น GMG Series

ปั๊มจุ่ม CALPEDA รุ่น GMG Series (High Power Grinder Pump)

ปั๊มจุ่ม CALPEDA รุ่น GMG เป็นปั๊มจุ่มน้ำเสียชนิดบดสิ่งปฏิกูล (Submersible Grinder Pump) ออกแบบสำหรับสูบน้ำเสียที่มีเส้นใยยาว เศษกระดาษ เศษผ้า และสารอินทรีย์ปะปน โดยมีระบบบดกำลังสูงช่วยลดขนาดวัสดุก่อนส่งผ่านท่อจ่าย เหมาะสำหรับระบบรวบรวมและระบายน้ำเสียในบ้านพักอาศัย อาคาร และโรงงานอุตสาหกรรม

ตัวปั๊มผลิตจากเหล็กหล่อ EN-GJL-250 ใช้ใบพัดเหล็กหล่อ GS 400 และเพลาสเตนเลส AISI 420B พร้อมระบบซีลป้องกันน้ำเข้าสู่มอเตอร์ มีขนาดทางส่ง DN 40 และรองรับการทำงานต่อเนื่องเมื่อระดับน้ำเป็นไปตามข้อกำหนดของผู้ผลิต

จุดเด่นและคุณสมบัติ

• ระบบบดสิ่งปฏิกูลกำลังสูง: High Power Grinder ช่วยลดขนาดเศษวัสดุ เช่น กระดาษ เส้นใย ผ้า และสารอินทรีย์ก่อนเข้าสู่ระบบท่อส่งน้ำเสีย
• ช่วยลดโอกาสการอุดตัน: เหมาะสำหรับน้ำเสียที่มีวัสดุประเภทเส้นใยและสิ่งปนเปื้อนที่จำเป็นต้องบดก่อนสูบส่ง
• ระบบซีลพร้อมห้องน้ำมัน: ช่วยป้องกันน้ำเข้าสู่มอเตอร์ โดยรูปแบบซีลแตกต่างกันตามกำลังมอเตอร์
• โครงสร้างเหล็กหล่อ: เสื้อปั๊มและเสื้อมอเตอร์ผลิตจาก Cast Iron EN-GJL-250
• ใบพัดเหล็กหล่อ GS 400: รองรับการทำงานร่วมกับระบบบดน้ำเสีย
• เพลาสเตนเลส: ผลิตจาก Stainless Steel AISI 420B
• มอเตอร์ IP68: พร้อมฉนวนมอเตอร์ Class H สำหรับงานจุ่มน้ำ
• รองรับการใช้งานต่อเนื่อง: Continuous Duty เมื่อระดับน้ำไม่ต่ำกว่าระดับจุ่มขั้นต่ำที่กำหนด

โครงสร้างและการผลิต (Construction)

CALPEDA GMG เป็นปั๊มจุ่มไฟฟ้าที่ติดตั้งระบบบดสิ่งปฏิกูลกำลังสูง (High Power Grinder) ภายในชุดปั๊ม ออกแบบเพื่อบดเศษวัสดุที่ปะปนมากับน้ำเสียก่อนส่งออกทางท่อจ่ายขนาด DN 40

ระบบซีลมีห้องน้ำมันคั่นกลางเพื่อป้องกันน้ำเข้าสู่มอเตอร์ โดยรุ่นกำลังไม่เกิน 1.6 kW ใช้ Lip Seal ด้านมอเตอร์ ส่วนรุ่นกำลังสูงกว่า 1.6 kW ใช้ Mechanical Seal ด้านมอเตอร์แบบ Graphite / Ceramic และใช้ซีลด้านปั๊มแบบ Silicon Carbide / Silicon Carbide

ตารางวัสดุ (Materials)

ข้อมูลทางเทคนิค (Technical Specifications)

• ประเภทสินค้า: Submersible Grinder Pump
• แบรนด์: CALPEDA
• รุ่น: GMG Series
• ระบบบด: High Power Grinder
• ขนาดทางส่ง: DN 40
• ช่องผ่านของแข็ง (Solid Passage): 6 หรือ 7 มม. ขึ้นอยู่กับรุ่น
• มอเตอร์: 2-Pole Induction Motor
• ความถี่: 50 Hz
• ความเร็วรอบ: ประมาณ 2,850 rpm
• ไฟฟ้า 1 เฟส: 230V ±10%
• ไฟฟ้า 3 เฟส: 400V ±10% สำหรับรุ่นไม่เกิน 3.2 kW และ 400/690V ±10% สำหรับรุ่นที่สูงกว่า 3.2 kW
• ระดับการป้องกันมอเตอร์: IP68
• ฉนวนมอเตอร์: Class H
• จำนวนครั้งการสตาร์ทสูงสุด: 15 ครั้งต่อชั่วโมง โดยเว้นช่วงอย่างสม่ำเสมอ
• สายไฟ: H07RN-F ความยาว 10 เมตร

เงื่อนไขการใช้งาน (Operating Conditions)

• อุณหภูมิของเหลวสูงสุด: 40°C
• ความลึกในการจุ่มสูงสุด: 20 เมตร เมื่อใช้สายไฟความยาวเหมาะสม
• รองรับการทำงานต่อเนื่อง (Continuous Duty) เมื่อมีระดับน้ำไม่ต่ำกว่าระดับจุ่มขั้นต่ำที่ผู้ผลิตกำหนด
• เหมาะสำหรับน้ำเสียที่มีวัสดุเส้นใย กระดาษ ผ้า และสารอินทรีย์ปะปน

การใช้งานที่เหมาะสม (Applications)

• ระบบรวบรวมและสูบน้ำเสียจากบ้านพักอาศัย
• ระบบน้ำเสียภายในอาคารและที่พักอาศัย
• สถานีสูบน้ำเสีย (Sewage Pumping Station)
• ระบบบำบัดน้ำเสียในโรงงานอุตสาหกรรม
• งานสูบน้ำเสียที่มีเศษกระดาษ เส้นใย หรือเศษผ้าปะปน
• ระบบระบายน้ำเสียที่ต้องการลดขนาดสิ่งปนเปื้อนก่อนเข้าสู่ท่อส่ง

หลักการทำงาน

ปั๊มจุ่ม CALPEDA GMG ใช้มอเตอร์ไฟฟ้าขับชุดใบพัดและระบบบดสิ่งปฏิกูล เมื่อน้ำเสียเข้าสู่ปั๊ม ชุดบดจะทำหน้าที่ลดขนาดเศษวัสดุที่ปะปนมา ก่อนที่น้ำเสียจะถูกส่งผ่านตัวปั๊มและออกทางท่อจ่าย ช่วยลดความเสี่ยงจากวัสดุเส้นใยหรือเศษของแข็งที่อาจทำให้ระบบท่ออุดตัน

ข้อควรพิจารณาในการเลือกใช้งาน

• เลือกกำลังมอเตอร์และรุ่นย่อยตามอัตราการไหลและระยะส่งที่ต้องการ
• ตรวจสอบชนิดของสิ่งปนเปื้อนให้เหมาะกับระบบ Grinder
• ควรหลีกเลี่ยงของแข็งที่มีความแข็งสูงหรือวัสดุที่ไม่เหมาะกับชุดบด
• อุณหภูมิของเหลวต้องไม่เกิน 40°C
• ความลึกในการติดตั้งต้องไม่เกิน 20 เมตร
• ควรตรวจสอบความเหมาะสมของวัสดุปั๊มกับของเหลวก่อนใช้งาน

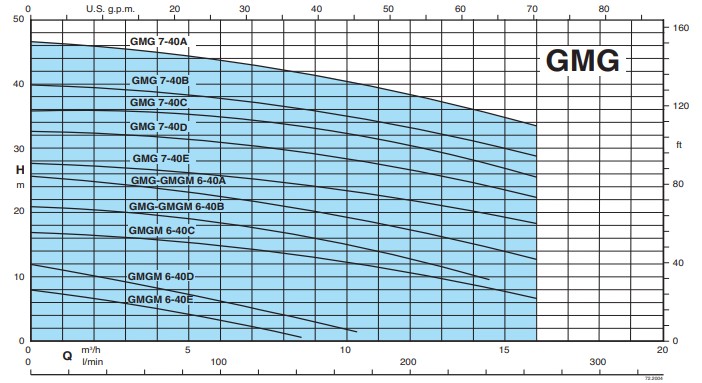

Coverage chart

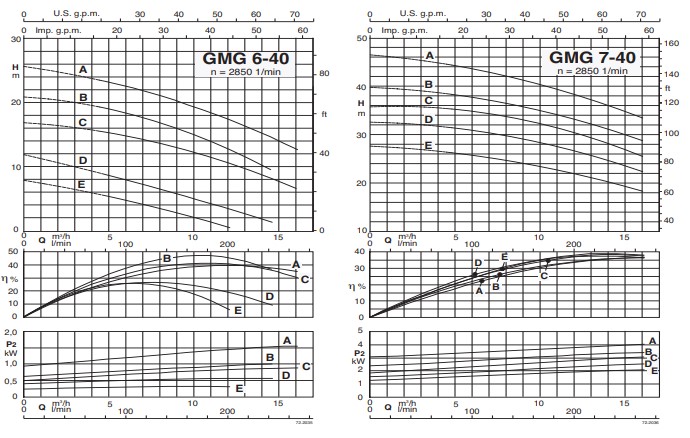

Characteristic curves

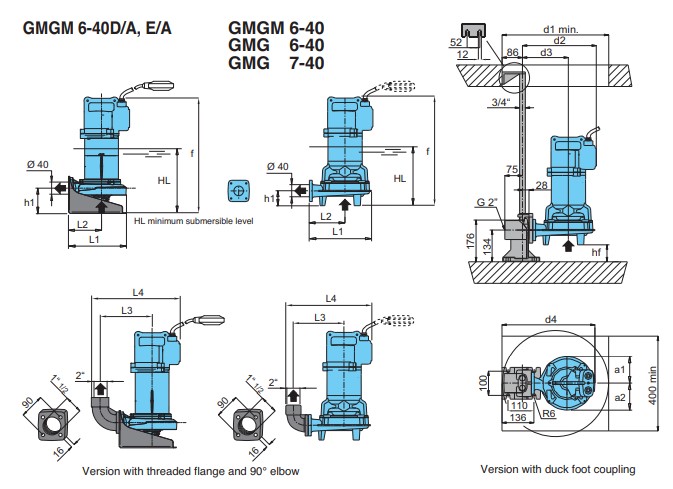

Dimensions
