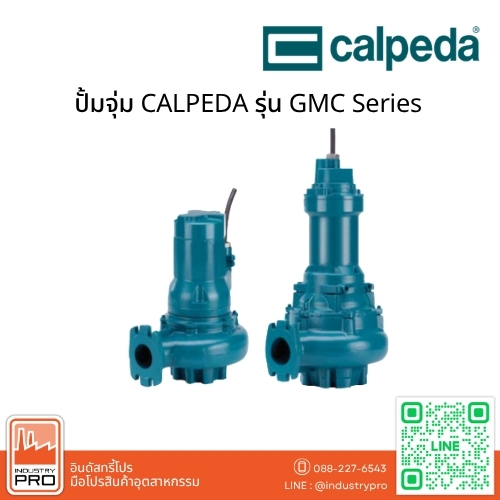

ปั๊มจุ่ม CALPEDA รุ่น GMC Series

ปั๊มจุ่ม CALPEDA รุ่น GMC Series

ปั๊มจุ่ม CALPEDA รุ่น GMC เป็นปั๊มจุ่มน้ำเสียสำหรับงานหนัก (Heavy Duty Submersible Pump) มาพร้อมใบพัดแบบช่องเดียว (Single-Channel Impeller) ออกแบบสำหรับสูบน้ำเสีย น้ำโสโครก น้ำทิ้ง และของเหลวที่มีตะกอนหรือของแข็งปะปน เหมาะสำหรับระบบระบายน้ำในบ้านพักอาศัย อาคาร โรงงานอุตสาหกรรม และระบบบำบัดน้ำเสีย รองรับของแข็งขนาด 40–100 มม. ขึ้นอยู่กับรุ่นย่อย

ตัวปั๊มมีโครงสร้างเหล็กหล่อแข็งแรง ใช้เพลามอเตอร์สเตนเลส AISI 420B และระบบซีลที่ออกแบบเพื่อป้องกันน้ำเข้าสู่มอเตอร์ โดยรุ่นกำลังสูงกว่า 1.4 kW ใช้ Double Mechanical Shaft Seal พร้อมห้องน้ำมันคั่นกลาง ส่วนรุ่นกำลังไม่เกิน 1.4 kW ใช้ระบบ Lip Seal ตามข้อมูลผู้ผลิต

จุดเด่นและคุณสมบัติ

• ใบพัด Single-Channel: ออกแบบสำหรับสูบน้ำเสียและน้ำโสโครกที่มีของแข็งแขวนลอย ช่วยให้ของเหลวและสิ่งปนเปื้อนไหลผ่านได้
• รองรับของแข็งหลายขนาด: รองรับของแข็งขนาด 40–100 มม. ตามรุ่นย่อยและขนาดทางผ่านของปั๊ม
• โครงสร้างเหล็กหล่อ: เสื้อปั๊มและฝาครอบมอเตอร์ผลิตจาก Cast Iron EN-GJL-250 แข็งแรง เหมาะกับงานระบายน้ำเสีย
• ใบพัดเหล็กหล่อผสมนิกเกิล: ผลิตจาก EN-GJL-250+Ni
• เพลามอเตอร์สเตนเลส: ผลิตจาก Stainless Steel AISI 420B
• ระบบซีลตามขนาดมอเตอร์: รุ่นกำลังสูงกว่า 1.4 kW ใช้ซีลสองชั้นพร้อมห้องน้ำมัน ส่วนรุ่นกำลังไม่เกิน 1.4 kW ใช้ Lip Seal
• รองรับการทำงานต่อเนื่อง: สามารถทำงานแบบ Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำทั้งหมด

โครงสร้างและการผลิต (Construction)

CALPEDA GMC เป็นปั๊มจุ่มไฟฟ้าแบบ Close-Coupled ที่มอเตอร์และตัวปั๊มประกอบอยู่ในชุดเดียวกัน ใช้ใบพัด Single-Channel Impeller สำหรับงานสูบน้ำเสียที่มีของแข็งปะปน พร้อมโครงสร้างเหล็กหล่อเพื่อรองรับการใช้งานในระบบระบายน้ำ

ระบบซีลของปั๊มแตกต่างกันตามกำลังมอเตอร์ โดยรุ่นที่มีกำลังสูงกว่า 1.4 kW ใช้ Double Mechanical Shaft Seal พร้อมห้องน้ำมันคั่นกลาง ส่วนรุ่นที่มีกำลังไม่เกิน 1.4 kW ใช้ Lip Seal จึงควรตรวจสอบรายละเอียดซีลให้ตรงกับรุ่นย่อยก่อนเลือกใช้งาน

ตารางวัสดุ (Materials)

ข้อมูลทางเทคนิคและเงื่อนไขการใช้งาน

• ประเภทสินค้า: Submersible Sewage Pump
• แบรนด์: CALPEDA
• รุ่น: GMC Series
• โครงสร้าง: Close-Coupled Submersible Pump
• ประเภทใบพัด: Single-Channel Impeller
• ขนาดของแข็งที่รองรับ: 40–100 มม. ขึ้นอยู่กับรุ่น
• อุณหภูมิของเหลวสูงสุด: 40°C
• ความลึกจุ่มสูงสุด: 20 เมตร เมื่อใช้สายไฟที่มีความยาวเหมาะสม
• ระบบซีล: Double Mechanical Shaft Seal สำหรับรุ่นกำลังสูงกว่า 1.4 kW หรือ Lip Seal สำหรับรุ่นกำลังไม่เกิน 1.4 kW
• การทำงาน: Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำทั้งหมด

การใช้งานที่เหมาะสม (Applications)

• ระบบสูบน้ำเสียจากบ้านพักอาศัยและอาคาร
• ระบบระบายน้ำเสียในโรงงานอุตสาหกรรม
• ระบบบำบัดน้ำเสีย (Wastewater Treatment)
• งานสูบน้ำโสโครก (Sewage)
• งานสูบน้ำที่มีตะกอนแขวนลอย (Slurry) ที่ไม่มีเม็ดแข็งกัดกร่อน
• บ่อพักน้ำเสียและระบบระบายน้ำทั่วไป

หลักการทำงาน

ปั๊มจุ่ม CALPEDA GMC ทำงานโดยใช้มอเตอร์ไฟฟ้าขับใบพัดแบบ Single-Channel ภายในเรือนปั๊ม เพื่อสร้างแรงเหวี่ยงและส่งน้ำเสียออกทางท่อจ่าย ช่องทางไหลของใบพัดออกแบบให้รองรับของแข็งที่ปะปนมากับน้ำ ช่วยลดโอกาสการอุดตันเมื่อเลือกขนาดปั๊มให้เหมาะกับของเหลวและสิ่งปนเปื้อน

ข้อควรพิจารณาในการเลือกใช้งาน

• เลือกขนาดปั๊มให้เหมาะกับปริมาณน้ำ ระยะส่ง และขนาดของแข็งที่ต้องการสูบ
• ตรวจสอบขนาด Solid Passage ของแต่ละรุ่น โดยรองรับได้ตั้งแต่ 40–100 มม.
• อุณหภูมิของเหลวต้องไม่เกิน 40°C
• ความลึกในการจุ่มต้องไม่เกิน 20 เมตร และต้องใช้สายไฟที่มีความยาวเหมาะสม
• การใช้งานต่อเนื่องต้องให้มอเตอร์จุ่มอยู่ใต้น้ำทั้งหมด
• ควรตรวจสอบความเหมาะสมของวัสดุปั๊มกับลักษณะของเหลวก่อนใช้งาน

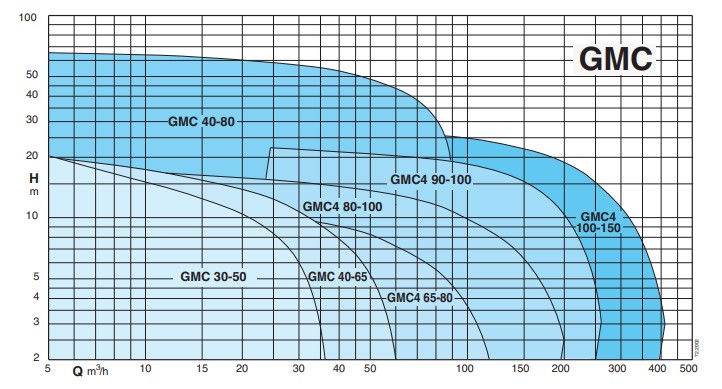

Coverage chart

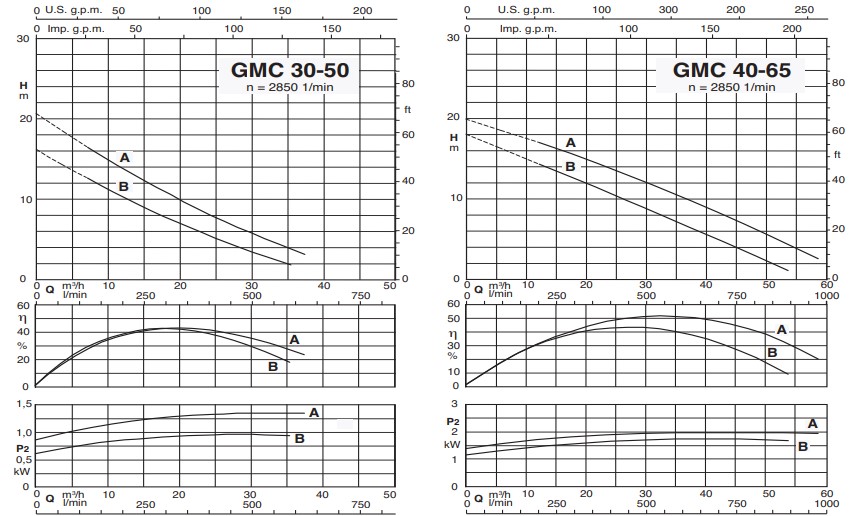

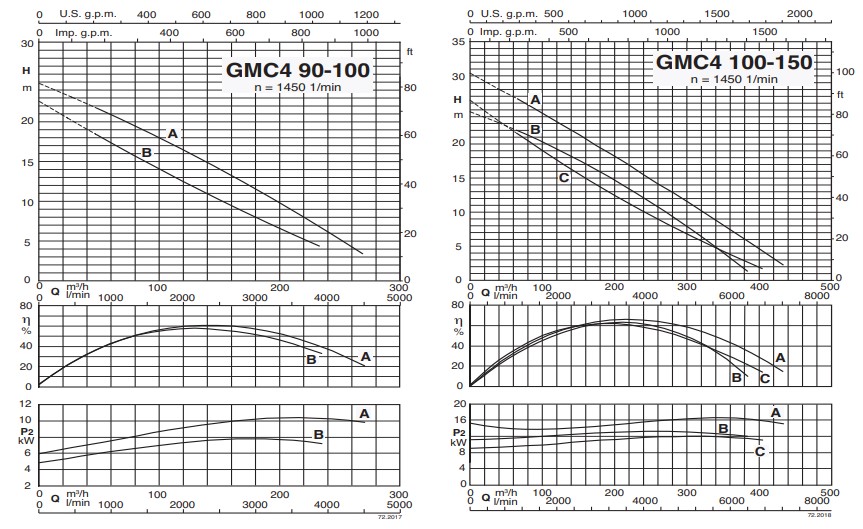

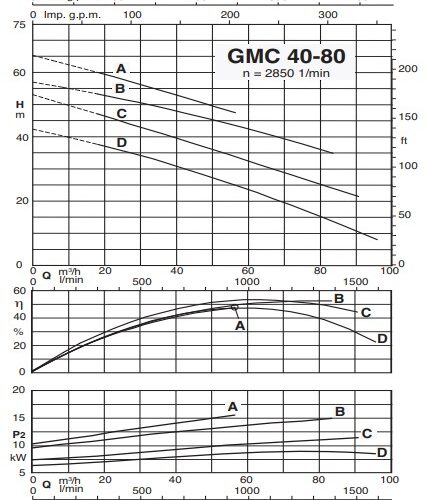

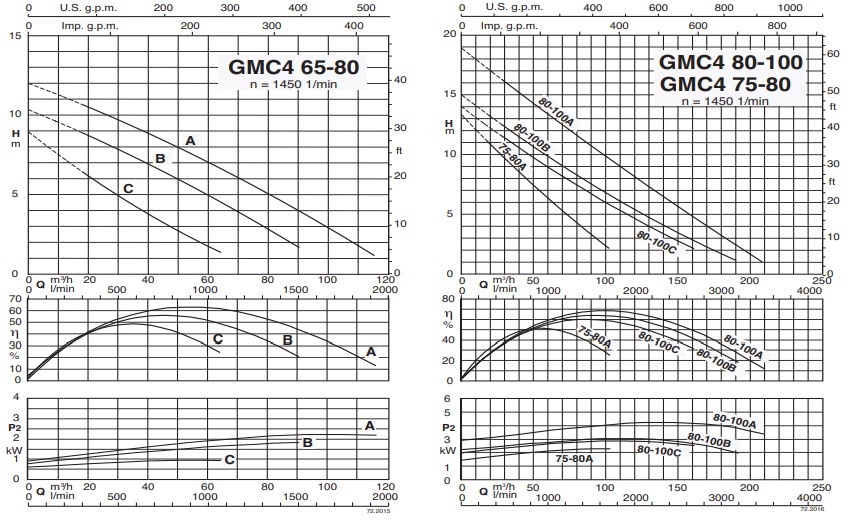

Characteristic curves

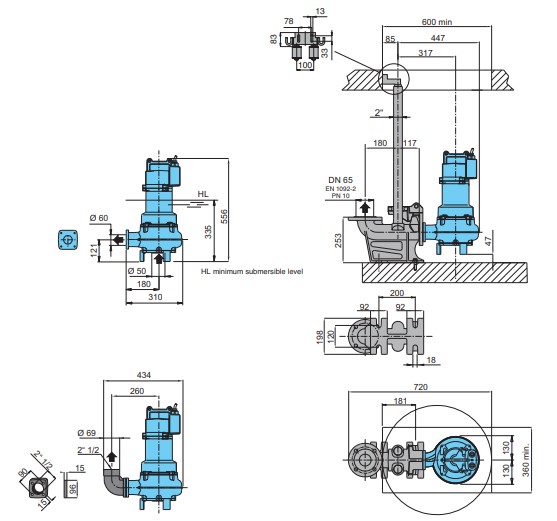

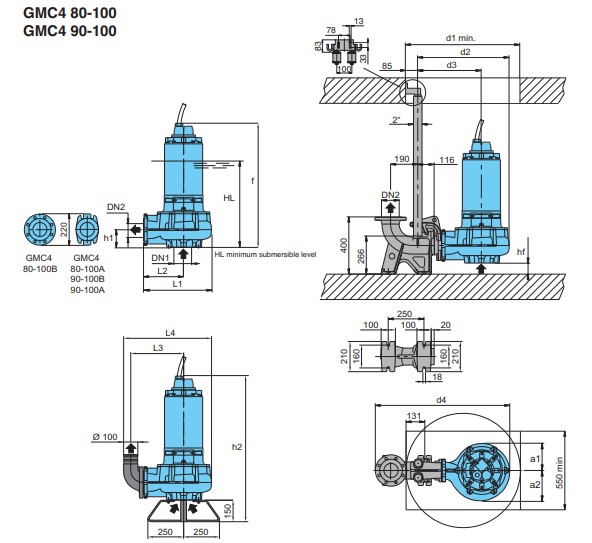

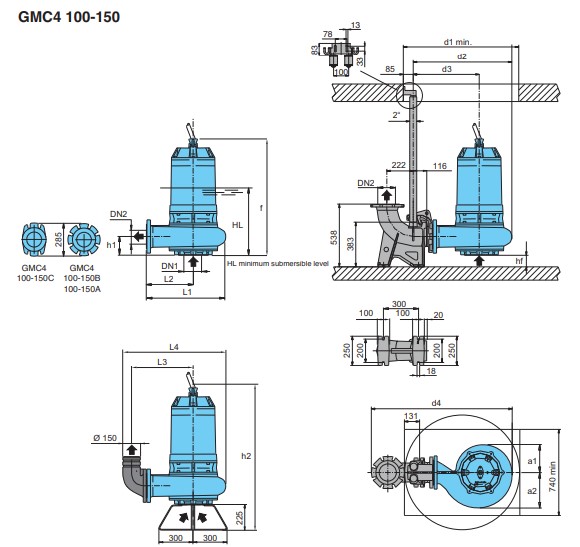

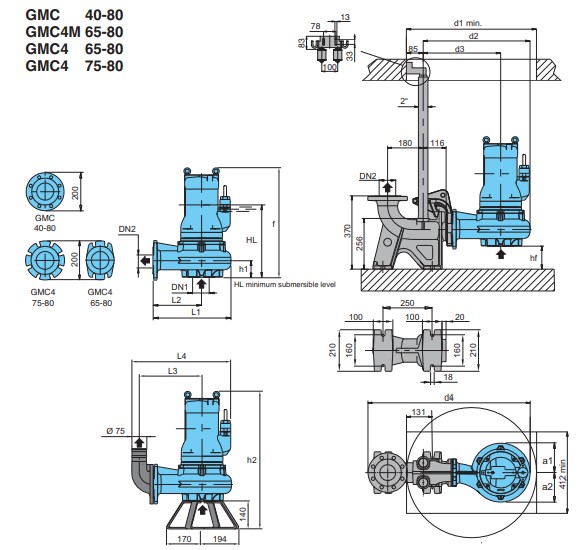

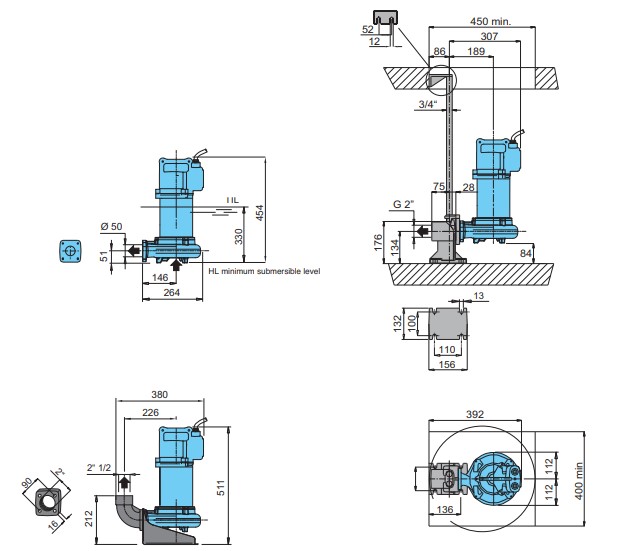

Dimensions
