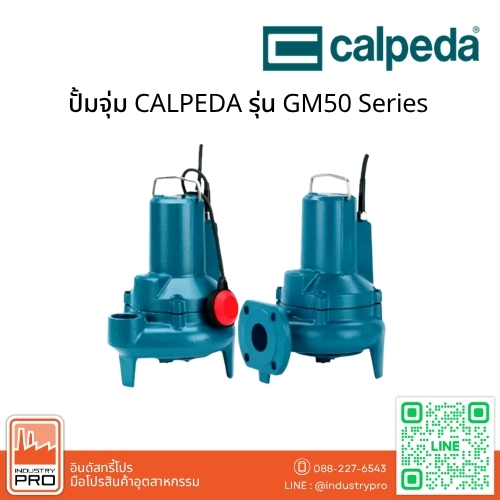

ปั๊มจุ่ม CALPEDA รุ่น GM50
ปั๊มจุ่ม CALPEDA รุ่น GM50 เป็นปั๊มจุ่มน้ำเสียสำหรับงานหนัก (Submersible Sewage Pump) ออกแบบสำหรับสูบน้ำเสีย น้ำทิ้ง และน้ำที่มีของแข็งปะปน เหมาะสำหรับระบบระบายน้ำในอาคาร โรงงานอุตสาหกรรม และระบบบำบัดน้ำเสีย มีใบพัดให้เลือก 2 รูปแบบ ได้แก่ GMC แบบ Single-Channel และ GMV แบบ Vortex รองรับของแข็งขนาดสูงสุด 45–50 มม. ตามประเภทใบพัด
ตัวปั๊มผลิตจากเหล็กหล่อ Cast Iron GJL 200 พร้อมเพลา Chrome Steel AISI 430 และระบบแมคคานิคอลซีลสองชั้น (Double Mechanical Seal) พร้อมห้องน้ำมันคั่นกลาง ช่วยปกป้องชุดมอเตอร์และลดความเสี่ยงจากการทำงานขณะน้ำแห้ง
จุดเด่นของปั๊มจุ่ม CALPEDA GM50
- รองรับน้ำเสียที่มีของแข็ง: รุ่น GMC รองรับของแข็งสูงสุด 45 มม. และรุ่น GMV รองรับสูงสุด 50 มม.
- ใบพัดให้เลือก 2 แบบ: Single-Channel สำหรับน้ำเสียทั่วไป และ Vortex สำหรับน้ำเสียที่มีของแข็งหรือเส้นใยปะปน
- ระบบซีลสองชั้น: Double Mechanical Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยป้องกันน้ำเข้าสู่มอเตอร์
- โครงสร้างเหล็กหล่อ: เสื้อปั๊ม ฝาครอบ และใบพัดผลิตจาก Cast Iron GJL 200 EN 1561
- เพลา Chrome Steel: ผลิตจากเหล็กโครเมียมเกรด AISI 430
- รองรับการทำงานต่อเนื่อง: สามารถใช้งานแบบ Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำทั้งหมด
ประเภทใบพัด GMC และ GMV แตกต่างกันอย่างไร?
GMC – Single-Channel Impeller ใช้ใบพัดแบบช่องเดียว เหมาะสำหรับสูบน้ำเสียทั่วไปที่มีของแข็งแขวนลอย สามารถรองรับของแข็งขนาดสูงสุด 45 มม.
GMV – Vortex Impeller ใช้ใบพัดแบบน้ำวน (Free-Flow) เหมาะสำหรับน้ำเสียที่มีของแข็งหรือเส้นใยปะปน ช่วยลดโอกาสการอุดตัน และรองรับของแข็งขนาดสูงสุด 50 มม.
โครงสร้างและวัสดุ (Materials)
| ส่วนประกอบ | วัสดุ |
|---|---|
| เสื้อปั๊ม ฝาครอบปั๊ม และใบพัด | Cast Iron GJL 200 EN 1561 |
| เสื้อตลับลูกปืนและฝาครอบมอเตอร์ | Cast Iron GJL 200 EN 1561 |
| เพลา (Shaft) | Chrome Steel 1.4016 EN 10088 (AISI 430) |
| แมคคานิคอลซีลด้านบน | Carbon, Ceramic, NBR |
| แมคคานิคอลซีลด้านล่าง | Silicon Carbide, Silicon Carbide, NBR |
| น้ำมันหล่อลื่นซีล | Oil for Food Machinery and Pharmaceutical Use |
ข้อมูลทางเทคนิคและเงื่อนไขการใช้งาน
- ประเภทปั๊ม: Submersible Sewage and Drainage Pump
- รูปแบบโครงสร้าง: Close-Coupled Electric Submersible Pump
- ใบพัด GMC: Single-Channel Impeller
- ใบพัด GMV: Free-Flow / Vortex Impeller
- ขนาดของแข็งที่รองรับ GMC: สูงสุด 45 มม.
- ขนาดของแข็งที่รองรับ GMV: สูงสุด 50 มม.
- อุณหภูมิของเหลวสูงสุด: 35°C
- ค่าความเป็นกรด-ด่าง (pH): 6–11
- ความลึกในการจุ่มสูงสุด: 10 เมตร เมื่อใช้สายไฟที่มีความยาวเหมาะสม
- มอเตอร์: Induction Motor แบบ 2 Poles
- ความถี่: 50 Hz
- ความเร็วรอบ: ประมาณ 2,900 rpm
- การทำงาน: Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำทั้งหมด
การใช้งานที่เหมาะสม (Applications)
- สูบน้ำเสียจากบ้านพักอาศัยและอาคาร
- สูบน้ำทิ้งจากโรงงานอุตสาหกรรม
- ระบบบำบัดน้ำเสีย (Wastewater Treatment)
- บ่อพักน้ำเสียและสถานีสูบน้ำเสีย
- งานระบายน้ำที่มีของแข็งแขวนลอย
- งานสูบน้ำเสียที่มีเส้นใยหรือสิ่งปนเปื้อน โดยเลือกประเภทใบพัดให้เหมาะสม
หลักการทำงาน
ปั๊มจุ่ม CALPEDA GM50 ทำงานโดยใช้มอเตอร์ไฟฟ้าขับใบพัดภายในตัวเรือนปั๊มเพื่อสูบและส่งน้ำเสียออกทางท่อจ่าย โดยรุ่น GMC ใช้ใบพัดแบบ Single-Channel สำหรับให้น้ำเสียและของแข็งไหลผ่าน ส่วนรุ่น GMV ใช้ใบพัด Vortex สร้างการไหลแบบน้ำวน ช่วยลดการสัมผัสของสิ่งปนเปื้อนกับใบพัดโดยตรงและลดโอกาสการอุดตัน
ข้อควรพิจารณาในการเลือกใช้งาน
- เลือกใบพัด GMC หรือ GMV ให้เหมาะกับประเภทน้ำเสียและขนาดของแข็ง
- ตรวจสอบปริมาณน้ำและระยะส่งที่ต้องการจากกราฟประสิทธิภาพของรุ่นย่อย
- ควรใช้กับของเหลวที่เข้ากันได้กับวัสดุของปั๊ม
- อุณหภูมิน้ำต้องไม่เกิน 35°C และค่า pH อยู่ระหว่าง 6–11
- หากใช้งานต่อเนื่อง ต้องให้มอเตอร์จุ่มอยู่ใต้น้ำทั้งหมดตามข้อกำหนดของผู้ผลิต

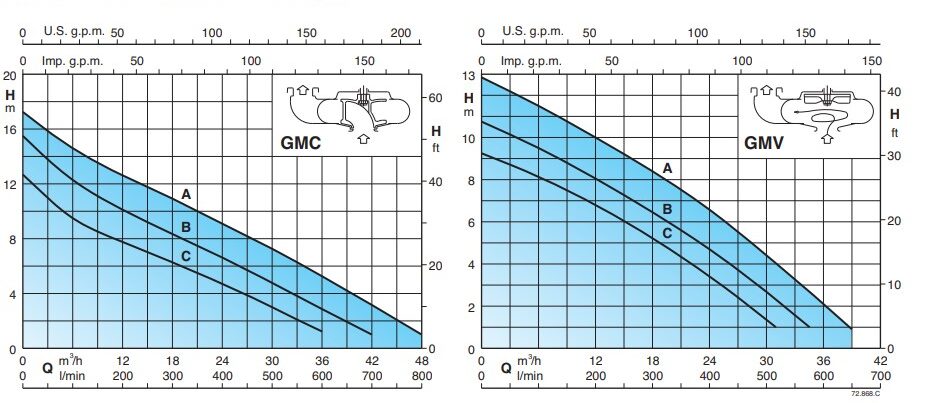

Characteristic curves n ≈ 2900 rpm
Performance GMC Series (n ≈ 2900 rpm)
| 3~ | 1~ | P1 kW |
P2 | Q – Flow Rate | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230 V A |
400 V A |
230 V A |
kW | HP | m³/h | ||||||||
| 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | ||||||
| Q (L/min) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |||||
| 3.3 | 1.9 | 4.5 | 1.1 | 0.75 | 1 | 9.5 | 8 | 6.5 | 5 | 3 | 1 | ||
| GMC 50CE / GMC 50-65C / GMC 50BE / GMC 50-65B | |||||||||||||
| 4.8 | 2.7 | 6.5 | 1.5 | 1.1 | 1.5 | 12.5 | 10 | 8.5 | 6.5 | 5 | 3 | 1 | |
| 6.6 | 3.8 | 1.5 | 2 | 14.5 | 12.5 | 11 | 9 | 7.5 | 5.5 | 3 | 1 | ||
Performance GMV Series (n ≈ 2900 rpm)
| รุ่น 3~ | 3~ | รุ่น 1~ | 1~ | P1 kW |
P2 | Q (m³/h) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 230 V A |
400 V A |
230 V A |
kW | HP | 6 | 12 | 18 | 24 | 30 | 31 | 35 | 39 | |||
| Q (L/min) | 100 | 200 | 300 | 400 | 500 | 516 | 583 | 650 | |||||||
| GMV 50CE GMV 50-65C |
3.3 | 1.9 | GMVM 50CE GMVM 50-65C |
4.5 | 1.1 | 0.75 | 1 | 8 | 7 | 5 | 3.5 | 1.5 | 1 | ||
| GMV 50BE GMV 50-65B |
4.8 | 2.7 | GMVM 50BE GMVM 50-65B |
6.5 | 1.5 | 1.1 | 1.5 | 9.5 | 8 | 6.5 | 4.5 | 2.5 | 2.3 | 1 | |
| GMV 50AE GMV 50-65A |
6.6 | 3.8 | 1.5 | 2 | 11.5 | 10 | 8.5 | 6.5 | 4.3 | 4 | 2.5 | 1 | |||

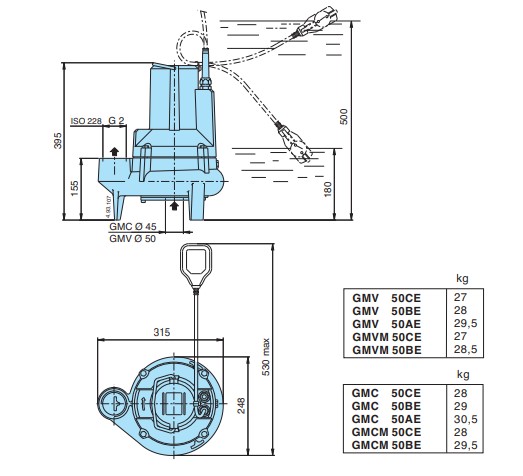

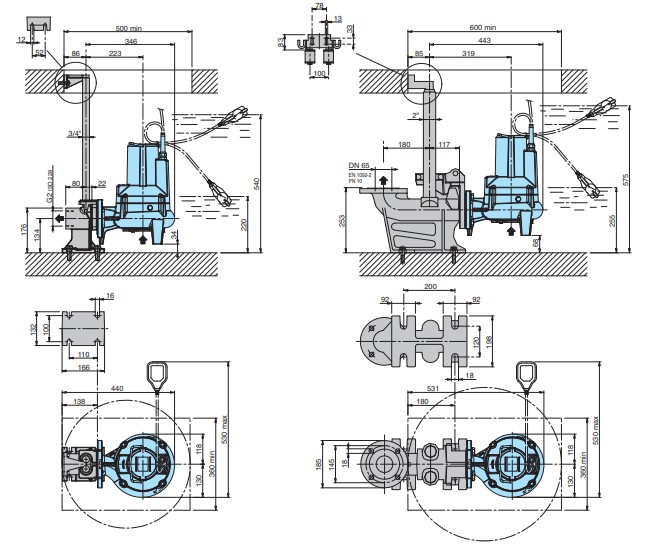

Dimensions
