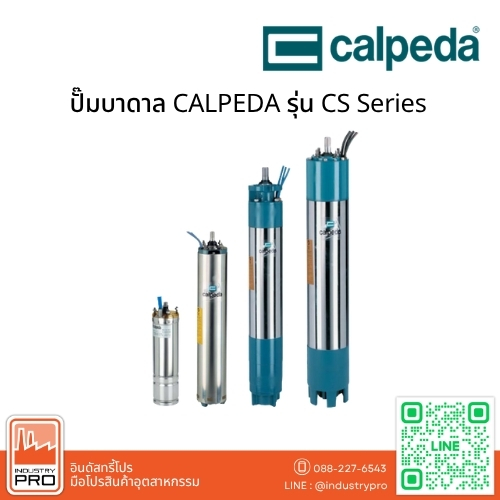

มอเตอร์ปั๊มบาดาล CALPEDA รุ่น CS Series
มอเตอร์ปั๊มบาดาล CALPEDA รุ่น CS Series เป็นมอเตอร์ไฟฟ้าชนิดจุ่มน้ำ (Submersible Motor) สำหรับขับเคลื่อนปั๊มน้ำบาดาล มีให้เลือกขนาด 4, 6, 8 และ 10 นิ้ว ผลิตด้วยเทคโนโลยีและวัสดุที่ออกแบบเพื่อความแข็งแรงทางกลและความน่าเชื่อถือของระบบไฟฟ้า เหมาะสำหรับงานสูบน้ำจากบ่อบาดาล ถังเก็บน้ำ และแหล่งน้ำต่าง ๆ
CALPEDA CS Series ออกแบบให้สามารถพันขดลวดมอเตอร์ใหม่ได้ (Rewindable Motor) ช่วยให้บำรุงรักษาและซ่อมแซมได้สะดวก พร้อมการเชื่อมต่อตามมาตรฐาน NEMA สำหรับประกอบเข้ากับชุดปั๊มบาดาลที่รองรับมาตรฐานเดียวกัน โดยต้องตรวจสอบขนาดและความเข้ากันได้ก่อนติดตั้ง
จุดเด่นและคุณสมบัติ
- มอเตอร์สำหรับปั๊มน้ำบาดาล: ออกแบบเพื่อใช้งานร่วมกับปั๊มบาดาลขนาด 4, 6, 8 และ 10 นิ้ว
- Rewindable Motor: สามารถพันขดลวดใหม่ได้ ช่วยให้ซ่อมบำรุงและดูแลรักษาได้สะดวก
- มาตรฐาน NEMA: ออกแบบจุดเชื่อมต่อให้รองรับปั๊มบาดาลที่ใช้มาตรฐานเดียวกัน
- ระดับการป้องกัน IP68: ออกแบบสำหรับการติดตั้งและทำงานใต้น้ำตามเงื่อนไขของผู้ผลิต
- ระบบระบายความร้อนด้วยน้ำ: ใช้การไหลของน้ำรอบตัวมอเตอร์เพื่อช่วยระบายความร้อนขณะทำงาน
- โครงสร้างแข็งแรง: มีวัสดุสเตนเลสและชิ้นส่วนโลหะที่เลือกใช้ตามขนาดมอเตอร์
- รองรับการทำงานต่อเนื่อง: Continuous Duty เมื่อมีอัตราการไหลของน้ำเพื่อระบายความร้อนเพียงพอ
โครงสร้างและการผลิต (Construction)
CALPEDA CS Series เป็นมอเตอร์ไฟฟ้าสำหรับปั๊มบาดาลแบบจุ่มน้ำ ออกแบบโครงสร้างภายในให้เหมาะกับมอเตอร์แต่ละขนาด โดยมีระบบหล่อลื่นและระบายความร้อนที่แตกต่างกัน
- มอเตอร์ขนาด 4 นิ้ว: ใช้ของเหลวไดอิเล็กทริกเกรดอาหาร (Food Grade Dielectric Fluid) ภายในมอเตอร์ เพื่อช่วยหล่อลื่นชิ้นส่วนที่เคลื่อนไหว
- มอเตอร์ขนาด 6, 8 และ 10 นิ้ว: ใช้ระบบ Water Bath ภายในมอเตอร์ โดยขดลวดมีฉนวนเคลือบ Polyvinyl Chloride (PVC)
- ระบบ Rewindable: โครงสร้างสามารถเข้าถึงชิ้นส่วนภายในเพื่อซ่อมแซมหรือพันขดลวดใหม่ได้
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุมาตรฐาน (Standard) | วัสดุทางเลือก (AISI 316) |
|---|---|---|
| มอเตอร์ไฟฟ้าขนาด 4 นิ้ว | ||
| โครงมอเตอร์ภายนอก (External Frame) | Cr-Ni Steel AISI 304 | – |
| หน้าแปลนมอเตอร์ (Motor Flange) | Brass or Cast Iron | – |
| ปลายเพลา (Shaft End) | Cr-Ni-Mo Steel AISI 316 | – |
| ตลับลูกปืนกันรุน (Thrust Bearing) | Oil Wetted | – |
| มอเตอร์ไฟฟ้าขนาด 6, 8 และ 10 นิ้ว | ||
| โครงมอเตอร์ภายนอก (External Frame) | AISI 304 (AISI 316Ti สำหรับขนาด 10 นิ้ว) | Cr-Ni-Mo Steel AISI 316Ti |
| หน้าแปลนมอเตอร์ (Motor Flange) | Cast Iron GJL 200 EN 1561 | Cr-Ni-Mo Steel AISI 316 |
| ปลายเพลา (Shaft End) | Hardened and Tempered AISI 420 (AISI 329 สำหรับขนาด 10 นิ้ว) | Cr-Ni-Mo Steel AISI 329 |
| บูช (Bushings) | Graphite (Bronze สำหรับมอเตอร์ 8 นิ้ว กำลัง 51, 59 และ 66 kW) | Graphite |
ข้อมูลทางเทคนิค (Technical Specifications)
- ประเภทสินค้า: Submersible Motor
- แบรนด์: CALPEDA
- รุ่น: CS Series
- ขนาดมอเตอร์: 4, 6, 8 และ 10 นิ้ว
- ประเภทมอเตอร์: Rewindable Submersible Motor
- มอเตอร์: 2-Pole Induction Motor
- ความถี่: 50 Hz
- ความเร็วรอบ: ประมาณ 2,900 rpm
- มาตรฐานการเชื่อมต่อ: NEMA
- ระดับการป้องกัน: IP68
- การทำงาน: Continuous Duty
เงื่อนไขการใช้งาน (Operating Conditions)
| ขนาดมอเตอร์ | อุณหภูมิน้ำสูงสุด | ความเร็วการไหลขั้นต่ำเพื่อระบายความร้อน | จำนวนสตาร์ทสูงสุดต่อชั่วโมง |
|---|---|---|---|
| 4 นิ้ว | 35°C | 0.08 m/s | 20 ครั้ง |
| 6 นิ้ว | 25°C | 0.20 m/s สำหรับ 4–15 kW และ 0.50 m/s สำหรับ 18.5–30 kW | 15 ครั้ง |
| 8 นิ้ว | 25°C | 0.20 m/s สำหรับ 30–51 kW และ 0.50 m/s สำหรับ 55–92 kW | 15 ครั้ง |
| 10 นิ้ว | 25°C | 0.50 m/s | 10 ครั้ง |
การใช้งานที่เหมาะสม (Applications)
- มอเตอร์สำหรับเครื่องสูบน้ำบาดาลในบ่อบาดาล (Wells)
- ระบบสูบน้ำจากถังเก็บน้ำ (Tanks)
- ระบบสูบน้ำจากทะเลสาบและอ่างเก็บน้ำ (Lakes and Basins)
- ระบบสูบน้ำสำหรับงานเกษตรกรรมและชลประทาน
- ระบบสูบน้ำที่ต้องการมอเตอร์ไฟฟ้าแบบจุ่มน้ำ
ระบบระบายความร้อนของมอเตอร์ (Motor Cooling)
มอเตอร์ปั๊มบาดาล CALPEDA CS Series ต้องอาศัยการไหลของน้ำผ่านผิวภายนอกของมอเตอร์เพื่อระบายความร้อน โดยความเร็วการไหลขั้นต่ำแตกต่างกันตามขนาดและกำลังของมอเตอร์ หากติดตั้งในบริเวณที่น้ำไม่ไหลผ่านตัวมอเตอร์อย่างเพียงพอ อาจทำให้เกิดความร้อนสะสมและส่งผลต่ออายุการใช้งานได้
การติดตั้งปลอกระบายความร้อน (Cooling Jacket)
เมื่อมอเตอร์ติดตั้งอยู่ต่ำกว่าตำแหน่งน้ำไหลเข้าสู่บ่อ หรือใช้งานภายในถังเก็บน้ำ ทะเลสาบ และอ่างเก็บน้ำที่ไม่มีการไหลของน้ำผ่านตัวมอเตอร์อย่างเหมาะสม จำเป็นต้องพิจารณาติดตั้งปลอกระบายความร้อน (Cooling Jacket) เพื่อบังคับทิศทางการไหลของน้ำให้ผ่านรอบตัวมอเตอร์ ช่วยลดความเสี่ยงจากอุณหภูมิสูงเกินขณะทำงาน
ข้อควรพิจารณาในการเลือกใช้งาน
- เลือกขนาดมอเตอร์ให้เหมาะกับปั๊มบาดาลและกำลังที่ต้องการ
- ตรวจสอบมาตรฐานการเชื่อมต่อ NEMA และความเข้ากันได้กับชุดปั๊ม
- ตรวจสอบแรงดันไฟฟ้าและระบบไฟให้ตรงกับรุ่นมอเตอร์
- รักษาความเร็วการไหลของน้ำเพื่อระบายความร้อนไม่ให้ต่ำกว่าค่าที่กำหนด
- ตรวจสอบอุณหภูมิน้ำให้เหมาะกับขนาดมอเตอร์
- พิจารณาติดตั้ง Cooling Jacket ในพื้นที่ที่มีการไหลของน้ำรอบมอเตอร์ไม่เพียงพอ
- ไม่ควรสตาร์ทมอเตอร์เกินจำนวนครั้งสูงสุดต่อชั่วโมง

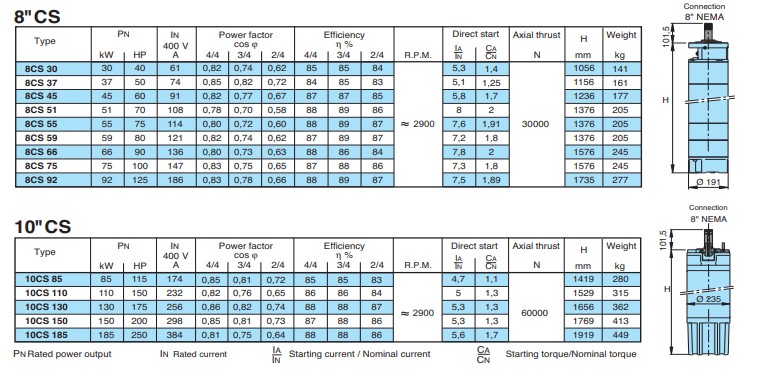

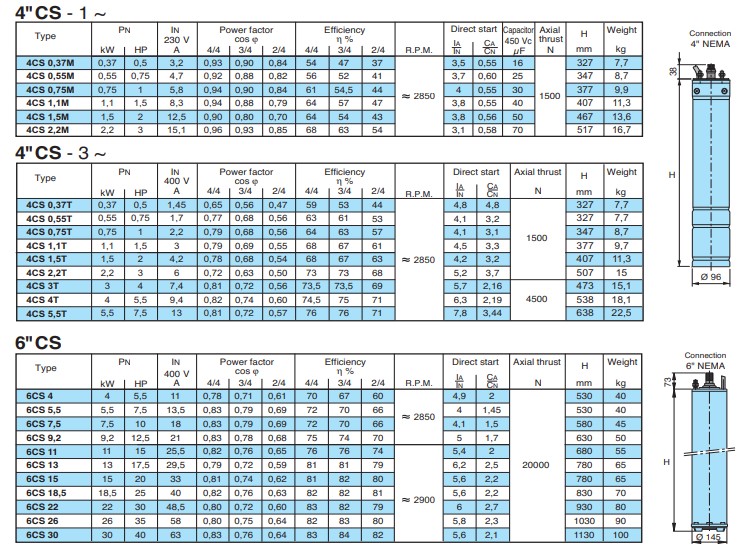

Dimensions
