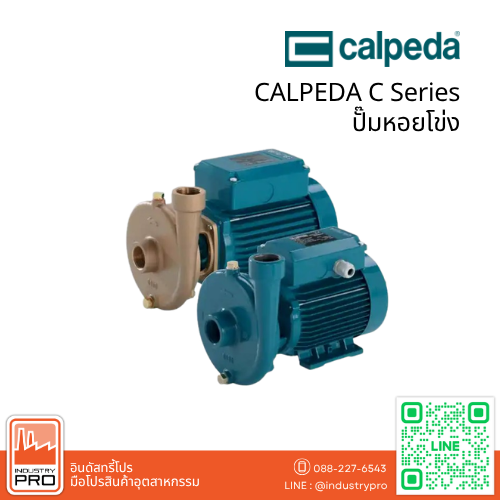

ปั๊มหอยโข่งใบพัดเปิด CALPEDA C Series
ปั๊มหอยโข่งใบพัดเปิด CALPEDA C Series หรือ Open Impeller Pump เป็นปั๊มแบบ Close-coupled ที่ออกแบบสำหรับสูบของเหลวหรืออิมัลชันที่มีสิ่งสกปรกและตะกอนขนาดเล็กปะปนอยู่ เหมาะสำหรับงานอุตสาหกรรมและงานเกษตรกรรม โดยสามารถรองรับของแข็งขนาดสูงสุด 4 มม. ตามข้อกำหนดของผู้ผลิต
จุดเด่นของ ปั๊มหอยโข่งใบพัดเปิด รุ่นนี้คือการใช้ใบพัดแบบ Open Impeller ซึ่งช่วยรองรับของเหลวที่มีสิ่งปนเปื้อนเล็กน้อยได้ดีกว่าปั๊มที่ออกแบบสำหรับน้ำสะอาดทั่วไป โดยมีให้เลือกทั้งรุ่น C ซึ่งใช้ตัวเรือนและประกับยึดแบบเหล็กหล่อ และรุ่น B-C ที่ใช้วัสดุบรอนซ์เพื่อเพิ่มความเหมาะสมกับสภาพแวดล้อมที่ต้องการความทนทานต่อการกัดกร่อนมากขึ้น
จุดเด่นและคุณสมบัติของ CALPEDA C Series
- ใช้ใบพัดแบบ Open Impeller สำหรับของเหลวที่มีตะกอนหรือสิ่งปนเปื้อนเล็กน้อย
- รองรับของแข็งขนาดสูงสุด 4 มม.
- รุ่น C ใช้ตัวเรือนปั๊มและประกับยึดทำจากเหล็กหล่อ
- รุ่น B-C ใช้ตัวเรือนปั๊มและประกับยึดทำจากบรอนซ์
- รุ่น C 16/1E ใช้ใบพัดแบบ Free-flow หรือ Vortex Impeller
- ใช้มอเตอร์เหนี่ยวนำ 2 Pole ความเร็วประมาณ 2900 rpm
- รองรับการทำงานต่อเนื่อง (Continuous Duty)
- มีตัวเลือกทั้งไฟ 3 เฟส และไฟ 1 เฟส โดยรุ่น 1 เฟสมี Thermal Protector ตามข้อมูลผู้ผลิต
โครงสร้างและวัสดุของปั๊ม
CALPEDA C Series เป็นปั๊มหอยโข่งแบบ Close-coupled ซึ่งตัวปั๊มและมอเตอร์ติดตั้งเป็นชุดเดียวกัน ช่วยให้โครงสร้างกะทัดรัดและเหมาะกับการติดตั้งในระบบต่าง ๆ
รุ่น C ใช้ Pump Casing และ Lantern Bracket ทำจาก Cast Iron GJL 200 EN 1561 ส่วนรุ่น B-C ใช้วัสดุ Bronze G-Cu Sn 10 EN 1982 ขณะที่ใบพัดใช้วัสดุ Brass และเพลาจะใช้วัสดุแตกต่างกันตามรุ่น เช่น AISI 430, AISI 303 หรือ AISI 316 ตามข้อมูลของผู้ผลิต
CALPEDA C Series เหมาะกับงานอะไร ปั๊มรุ่นนี้เหมาะกับการใช้งาน เช่น
- สูบของเหลวที่มีสิ่งปนเปื้อนเล็กน้อย
- สูบอิมัลชัน
- งานในโรงงานอุตสาหกรรม
- งานในภาคเกษตรกรรม
- งานที่ต้องการปั๊มแบบ Open Impeller
- ระบบที่มีของแข็งขนาดเล็กไม่เกิน 4 มม. การเลือกใช้งานควรตรวจสอบลักษณะของของเหลวและสภาพหน้างานให้ตรงกับข้อกำหนดของปั๊มก่อนเสมอ
เงื่อนไขการใช้งาน
- อุณหภูมิของเหลว: -10°C ถึง +90°C
- อุณหภูมิแวดล้อม: สูงสุด 40°C
- ระยะดูดลึกสูงสุด: 8 เมตร
- แรงดันใช้งานสูงสุด: 6 bar
- ขนาดของแข็งสูงสุดที่ผ่านได้: 4 มม.
- รองรับการทำงานต่อเนื่อง (Continuous Duty)
การเลือก CALPEDA C Series ให้เหมาะกับงาน
ก่อนเลือก ปั๊มหอยโข่ง CALPEDA C Series ควรพิจารณาจากอัตราการไหล (Flow Rate), ระยะส่งหรือ Head, ลักษณะของของเหลว, ขนาดสิ่งปนเปื้อน, อุณหภูมิ, วัสดุตัวปั๊ม และระบบไฟฟ้าที่ใช้งาน
หากใช้งานทั่วไปสามารถพิจารณารุ่น C ตัวเรือนเหล็กหล่อ ส่วนงานที่ต้องการวัสดุที่ทนต่อสภาพแวดล้อมมากขึ้นสามารถพิจารณารุ่น B-C ตัวเรือนบรอนซ์ โดยควรตรวจสอบ Performance Curve และรุ่นย่อยก่อนเลือกใช้งานจริง
ตารางประสิทธิภาพ (Performance) n≈2900 rpm
| 3~ 230V 400V |
1~ 230V |
P1 (kW) |
P2 | m³/h
l/min |
0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | HP | 10 | 15 | 20 | 25 | 30 | 40 | ||||
| C 16/1E | CM 16/1E | 0.2 | 0.11 | 0.15 | H (m) |
5 | 4.7 | 4.4 | 4.2 | 4 | 3.6 |
| B-C 16/1E | B-CM 16/1E | 0.2 | 0.11 | 0.15 | 5 | 4.7 | 4.4 | 4.2 | 4 | 3.6 | |
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | รุ่น C | รุ่น B-C |
|---|---|---|
| Pump casing / Lantern bracket | Cast iron GJL 200 EN 1561 | Bronze G-Cu Sn 10 EN 1982 |
| Impeller | Brass P- Cu Zn 40 Pb 2 UNI 5705 | |
| Shaft | Chrome steel 1.4104 EN 10088 (AISI 430)
Cr-Ni steel 1.4305 EN 10088 (AISI 303) for C 41 |
Cr-Ni-Mo steel 1.4401 EN 10088 (AISI 316) |
| Mechanical seal | Carbon – Ceramic – NBR | |

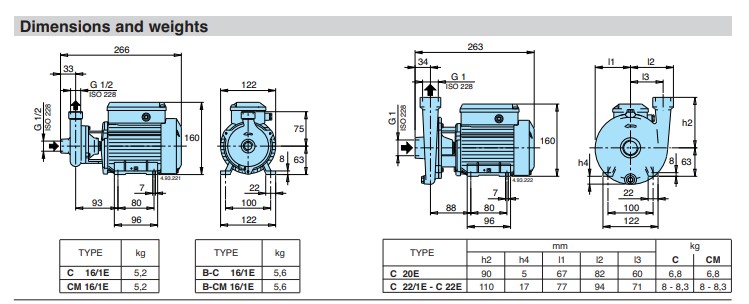

Dimensions and Weight
| TYPE | DN₁ | DN₂ | mm | kg | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISO 228 | ISO 228 | a | f | h1 | h2 | h3 | h4 | m1 | m2 | n1 | n2 | b | s | l1 | l2 | l3 | w | g | c | CM | B-C | B-CM | |||
| – | B-C 20/A | G 1 | G 1 | 35 | 303 | 71 | 90 | 182 | – | 106 | 90 | 134 | 112 | 22 | 7 | 70 | 84 | 60 | 105 | 10 | – | – | 9,1 | 9,1 | |
| – | B-C 22/1/A | G 1 | G 1 | 35 | 303 | 71 | 110 | 182 | 9 | 106 | 90 | 134 | 112 | 22 | 7 | 81 | 93 | 71 | 106 | 10 | – | – | 9,3 | 10,3 | |
| – | B-C 22/A | G 1 | G 1 | 35 | 303 | 71 | 110 | 182 | 9 | 106 | 90 | 134 | 112 | 22 | 7 | 81 | 93 | 71 | 106 | 10 | – | – | 9,6 | 10,6 | |
| C 4/1/A | – | G 1½ | G 1½ | 43 | 304 | 71 | 160 | 182 | 18 | 106 | 90 | 134 | 112 | 22 | 7 | 85 | 108 | 78 | 100 | 10 | 10,8 | 11,8 | – | – | |
| C 4/A | – | G 1½ | G 1½ | 43 | 304 | 71 | 160 | 182 | 18 | 106 | 90 | 134 | 112 | 22 | 7 | 85 | 108 | 78 | 100 | 10 | 11,8 | 12,8 | – | – | |
| – | B-C 41/1E | G 1½ | G 1½ | 43 | 380 | 80 | 160 | 208 | 9 | 125 | 100 | 155 | 125 | 30 | 9,5 | 85 | 108 | 78 | 132 | 10 | – | – | 16,3 | 17,9 | |
| C 41E | B-C 41E | G 1½ | G 1½ | 43 | 380 | 80 | 160 | 208 | 9 | 125 | 100 | 155 | 125 | 30 | 9,5 | 85 | 108 | 78 | 132 | 10 | 18,5 | 19,3 | 19,2 | 20,1 | |
