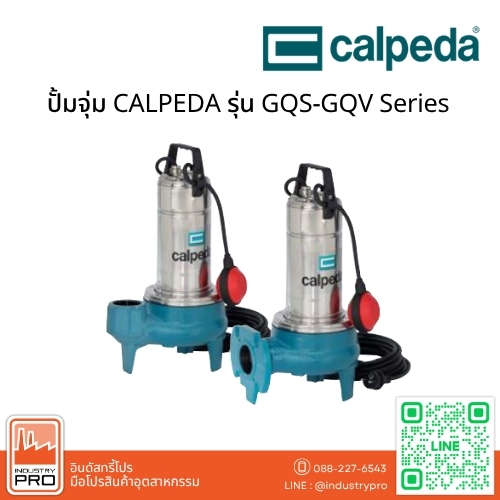

ปั๊มจุ่ม CALPEDA รุ่น GQS-GQV Series
ปั๊มจุ่ม CALPEDA รุ่น GQS-GQV Series เป็นปั๊มจุ่มน้ำเสียชนิดใบพัดน้ำวน (Vortex Impeller) ออกแบบสำหรับสูบน้ำเสีย น้ำทิ้ง และน้ำที่มีของแข็งแขวนลอยขนาดไม่เกิน 50 มม. เหมาะสำหรับระบบระบายน้ำในบ้านพักอาศัย อาคาร โรงงานอุตสาหกรรม และบ่อพักน้ำเสีย โดยใช้ใบพัดแบบ Free-Flow ช่วยลดการสัมผัสของสิ่งปนเปื้อนกับใบพัดโดยตรง เพื่อลดโอกาสการอุดตัน
ตัวปั๊มผลิตจากเหล็กหล่อ GJL 200 EN 1561 พร้อมการเคลือบ Epoxy Cataphoresis เพื่อเพิ่มความทนทานต่อการกัดกร่อน มีระบบแมคคานิคอลซีลสองชั้น (Double Mechanical Seal) พร้อมห้องน้ำมันคั่นกลาง และมอเตอร์ชนิด 2 Pole พร้อมฉนวน Class F และระดับการป้องกัน IPX8
จุดเด่นและคุณสมบัติ
- ใบพัด Vortex Impeller: สร้างการไหลแบบน้ำวน ช่วยให้ของแข็งแขวนลอยไหลผ่านโดยลดการสัมผัสกับใบพัด
- รองรับของแข็งขนาดสูงสุด 50 มม.: เหมาะสำหรับงานสูบน้ำเสียที่มีสิ่งปนเปื้อนและตะกอน
- ระบบซีลสองชั้น: Double Mechanical Seal พร้อมห้องน้ำมันคั่นกลาง ช่วยป้องกันน้ำเข้าสู่มอเตอร์
- เคลือบ Epoxy Cataphoresis: ตัวเรือนเหล็กหล่อได้รับการเคลือบเพื่อเพิ่มความทนทานต่อการกัดกร่อน
- เลือกทิศทางท่อส่งได้: รุ่น GQS ใช้ทางส่งแนวตั้ง ส่วน GQV ใช้ทางส่งแนวนอน
- มีวาล์วระบายอากาศ: Relief Valve ช่วยระบายอากาศที่สะสมในระบบและสนับสนุนการเริ่มสูบน้ำ
- รองรับการทำงานต่อเนื่อง: ใช้งานแบบ Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำตามเงื่อนไข
โครงสร้างและการผลิต (Construction)
CALPEDA GQS-GQV เป็นปั๊มจุ่มใบพัดเดี่ยว (Single-Impeller Submersible Pump) ใช้ใบพัด Vortex แบบ Free-Flow และมีรูปแบบทางส่งให้เลือก 2 แบบตามลักษณะการติดตั้ง
- GQS: ท่อส่งแนวตั้งแบบเกลียว (Vertical Threaded Delivery Port) ขนาด G 2 นิ้ว
- GQV: ท่อส่งแนวนอนแบบหน้าแปลนและเกลียว (Horizontal Flanged and Threaded Delivery Port) ขนาด DN 50 – G 2 นิ้ว
ทั้งสองรุ่นใช้มอเตอร์แบบ 2 Pole Induction Motor ความถี่ 50 Hz ความเร็วรอบประมาณ 2,900 rpm พร้อมฉนวน Class F และระบบป้องกัน IPX8 สำหรับงานจุ่มน้ำ
ตารางวัสดุ (Materials)
| ส่วนประกอบ (Component) | วัสดุ (Material) |
|---|---|
| เสื้อปั๊ม (Pump Casing) | Cast Iron GJL 200 EN 1561 |
| ใบพัด (Impeller) | Cast Iron GJL 200 EN 1561 |
| ปลอกมอเตอร์ ฝาครอบมอเตอร์ และฝาครอบเสื้อปั๊ม | Chrome-Nickel Steel AISI 304 |
| หูหิ้ว (Handle) | Polypropylene เสริมโครง Stainless Steel AISI 304 |
| เพลา (Shaft) | Chrome-Nickel Steel AISI 304 |
| Mechanical Seal | Ceramic Alumina / Carbon / NBR |
| น้ำมันหล่อลื่นซีล (Seal Lubrication Oil) | Food / Pharma Grade Oil |
ข้อมูลทางเทคนิค (Technical Specifications)
- ประเภทสินค้า: Submersible Sewage Pump
- แบรนด์: CALPEDA
- รุ่น: GQS-GQV Series
- ประเภทใบพัด: Vortex / Free-Flow Impeller
- ขนาดของแข็งที่รองรับ: สูงสุด 50 มม.
- ขนาดทางส่ง GQS: G 2 นิ้ว แนวตั้ง
- ขนาดทางส่ง GQV: DN 50 – G 2 นิ้ว แนวนอน
- มอเตอร์: 2 Pole Induction Motor
- ความถี่: 50 Hz
- ความเร็วรอบ: ประมาณ 2,900 rpm
- ฉนวนมอเตอร์: Class F
- ระดับการป้องกัน: IPX8
- ระบบซีล: Double Mechanical Seal with Oil Chamber
- อุณหภูมิของเหลวสูงสุด: 35°C
- ค่าความเป็นกรด-ด่าง (pH): 6–11
- ความลึกในการจุ่มสูงสุด: 5 เมตร
- ระยะจุ่มต่ำสุด: 275 มม.
- การทำงาน: Continuous Duty เมื่อมอเตอร์จุ่มอยู่ใต้น้ำ
การใช้งานที่เหมาะสม (Applications)
- ระบบสูบน้ำเสียในบ้านพักอาศัยและอาคาร
- ระบบระบายน้ำเสียในโรงงานอุตสาหกรรม
- งานสูบน้ำทิ้งที่มีของแข็งแขวนลอย
- บ่อพักน้ำเสียและระบบรวบรวมน้ำทิ้ง
- งานถ่ายเทน้ำจากบ่อ สระ หรือหลุมที่มีสิ่งปนเปื้อน
หลักการทำงาน
ปั๊มจุ่ม CALPEDA GQS-GQV ใช้มอเตอร์ไฟฟ้าขับใบพัด Vortex เพื่อสร้างกระแสน้ำวนภายในเรือนปั๊ม ทำให้น้ำเสียและของแข็งแขวนลอยเคลื่อนผ่านช่องทางไหล โดยลดการสัมผัสกับใบพัดโดยตรง ช่วยลดโอกาสการอุดตันเมื่อเลือกใช้งานกับขนาดและชนิดสิ่งปนเปื้อนที่เหมาะสม
ข้อควรพิจารณาในการเลือกใช้งาน
- เลือกรุ่น GQS หรือ GQV ตามลักษณะท่อส่งและพื้นที่ติดตั้ง
- ตรวจสอบขนาดของแข็งในน้ำไม่ให้เกิน 50 มม.
- อุณหภูมิของเหลวต้องไม่เกิน 35°C และค่า pH อยู่ในช่วง 6–11
- ติดตั้งที่ความลึกไม่เกิน 5 เมตร และรักษาระดับน้ำตามข้อกำหนดของผู้ผลิต
- ตรวจสอบอัตราการไหลและระยะส่งจาก Performance Curve ก่อนเลือกรุ่น
- ควรตรวจสอบความเข้ากันได้ของวัสดุปั๊มกับของเหลวก่อนใช้งาน

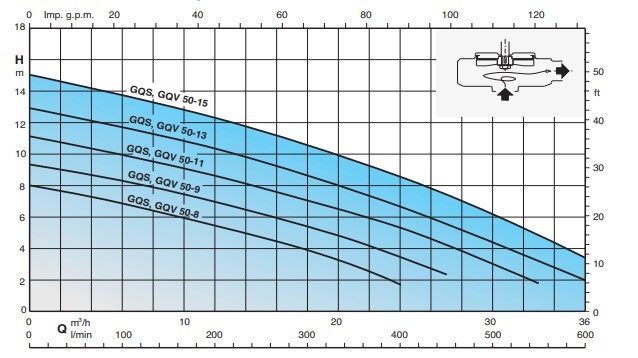

Characteristic curves

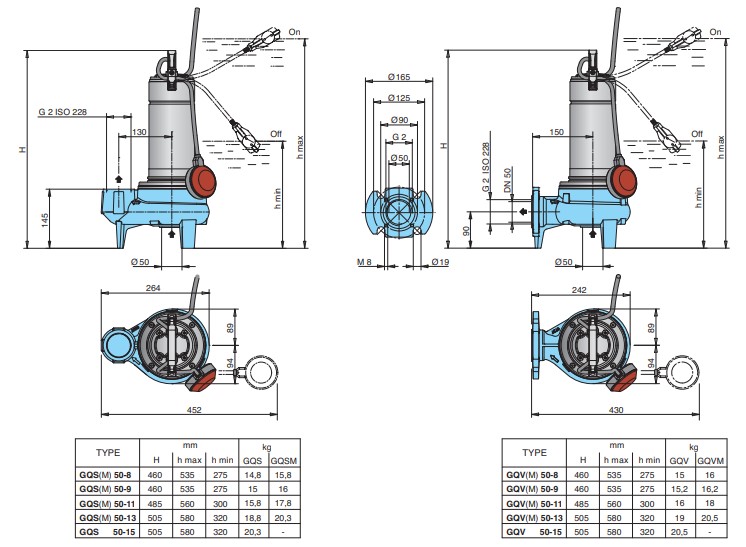

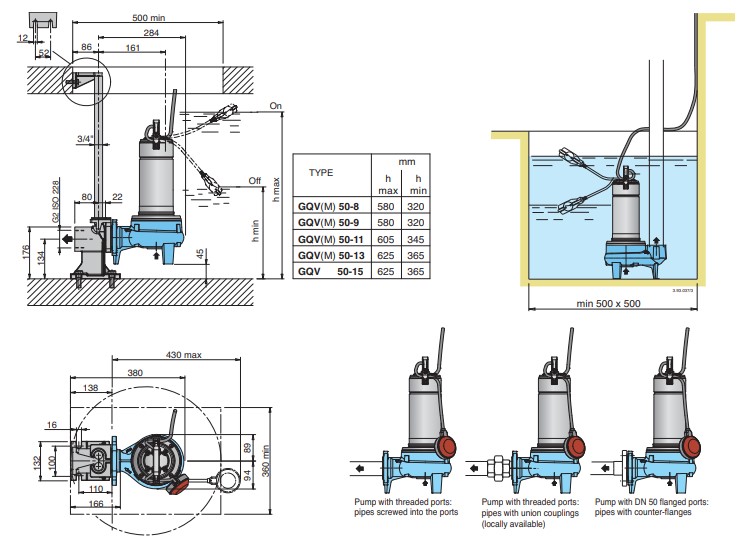

Dimensions
