มอเตอร์ มอเตอร์ไฟฟ้า Motor คืออะไร?

มอเตอร์ไฟฟ้า (อังกฤษ: electric motor) เป็นอุปกรณ์ไฟฟ้าที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังกล เพื่อเป็นเครื่องต้นกำลังเพื่อนำไปใช้กับเครื่องจักรแบบต่างๆ มอเตอร์ที่ใช้งานในปัจจุบัน แต่ละชนิดก็จะมีคุณสมบัติที่แตกต่างออกไปต้องการความเร็ว รอบหรือกำลังงานที่แตกต่างกัน ซึ่งมอเตอร์แต่ละชนิด จะแบ่งได้เป็น 2 ชนิดหลัก ตามลักษณะการใช้งานของกระเเสไฟฟ้า

มอเตอร์ไฟฟ้า แบ่งออกตามการใช้ของกระแสไฟฟ้าได้ 2 ชนิดดังนี้
1.มอเตอร์ไฟฟ้ากระแสสลับ (Alternating Current Motor) หรือเรียกว่าเอ.ซี มอเตอร์ (A.C. MOTOR) การแบ่งชนิดของมอเตอร์ไฟฟ้าสลับแบ่งออกเป็น 3 ชนิดได้แก่
               1.1 มอเตอร์ไฟฟ้ากระแสสลับชนิด 1 เฟส หรือเรียกว่าซิงเกิลเฟสมอเตอร์ (A.C. Sing Phase) จะใช้กับแรงดันไฟฟ้า 220 โวลต์ ซึ่งเป็นกระแสไฟที่ใช้ตามบ้านเรือนทั่วไป มีสายไฟ เข้า 2 สาย มีแรงม้าไม่สูง ส่วนใหญ่ตามบ้านเรือน

• สปลิทเฟส มอเตอร์ ( Split-Phase motor)
• คาปาซิเตอร์ มอเตอร์ (Capacitor motor)
• รีพัลชั่นมอเตอร์ (Repulsion-type motor)
• ยูนิเวอร์แวซลมอเตอร์ (Universal motor)
• เช็ดเดดโพล มอเตอร์ (Shaded-pole motor)

            1.2 มอเตอร์ไฟฟ้าสลับชนิด 2 เฟส หรือเรียกว่าทูเฟสมอเตอร์ (A.C.Two phas Motor)

            1.3 มอเตอร์ไฟฟ้ากระแสสลับชนิด 3 เฟส หรือเรียกว่าทีเฟสมอเตอร์ (A.C. Three phase Motor) เป็นมอเตอร์ที่ใช้ในงานอุตสาหกรรมต้องใช้ระบบไฟฟ้า 3 เฟส ใช้แรงดัน 380 โวลต์ ซึ่งเป็นกระแสไฟที่ใช้ในโรงงานอุตสาหกรรม ขนาดเล็ก จนไปถึงอุตสาหกรรมขนาดใหญ่ มีสายไฟเข้ามอเตอร์ 3 สาย

2.มอเตอร์ไฟฟ้ากระแสตรง (Direct Current Motor) หรือเรียกว่าดี.ซี มอเตอร์ (D.C. MOTOR) การแบ่งชนิดของมอเตอร์ไฟฟ้ากระแสตรงแบ่งออกเป็น 3 ชนิดได้แก่
1.มอเตอร์แบบอนุกรมหรือเรียกว่า ซีรีส์มอเตอร์ (Series Motor)
2.มอเตอร์แบบอนุขนานหรือเรียกว่า ชันท์มอเตอร์ (Shunt Motor)
3.มอเตอร์ไฟฟ้าแบบผสมหรือเรียกว่า คอมเปาวด์มอเตอร์ (Compound Motor)

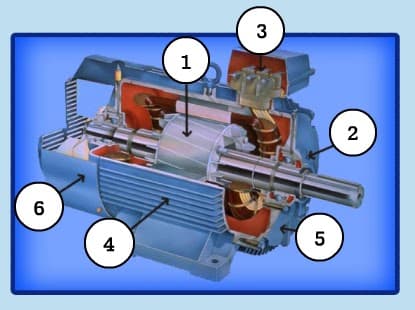

ส่วนประกอบหลัก ๆ ของมอเตอร์ไฟฟ้ากระแสตรง ประกอบด้วยส่วนต่าง ๆ ดังนี้

1. ขดลวดสนามแม่เหล็ก (Field Coil)คือขดลวดที่ถูกพันอยู่กับขั้วแม่เหล็กที่ยึดติดกับโครงมอเตอร์ ทำหน้าที่กำเนิดขั้วแม่เหล็กขั้วเหนือ (N) และขั้วใต้ (S) แทนแม่เหล็กถาวรขดลวดที่ใช้เป็นขดลวดอาบน้ำยาฉนวนสนามแม่เหล็กจะเกิดขึ้นเมื่อจ่ายแรงดันไฟตรงให้มอเตอร์
2. ขั้วแม่เหล็ก (Pole Pieces)คือแกนสำหรับรองรับขดลวดสนามแม่เหล็กถูกยึดติดกับโครงมอเตอร์ด้านใน ขั้วแม่เหล็กทำมาจากแผ่นเหล็กอ่อนบางๆ อัดซ้อนกัน (Lamination Sheet Steel) เพื่อลดการเกิดกระแสไหลวน (Edy Current) ที่จะทำให้ความเข้าของสนามแม่เหล็กลดลง ขั้วแม่เหล็กทำหน้าที่ให้กำเนิดขั้วสนามแม่เหล็กมีความเข้มสูงสุด แทนขั้วสนามแม่เหล็กถาวร ผิวด้านหน้าของขั้วแม่เหล็กทำให้โค้งรับกับอาร์เมเจอร์พอดี
3. โครงมอเตอร์ (Motor Frame)คือส่วนเปลือกหุ้มภายนอกของมอเตอร์ และยึดส่วนอยู่กับที่ (Stator) ของมอเตอร์ไว้ภายในร่วมกับฝาปิดหัวท้ายของมอเตอร์โครงมอเตอร์ทำหน้าที่เป็นทางเดินของเส้นแรงแม่เหล็กระหว่างขั้วแม่เหล็กให้เกิดสนามแม่เหล็กครบวงจร
4. อาร์เมเจอร์ (Armature)คือส่วนเคลื่อนที่ (Rotor) ถูกยึดติดกับเพลา (Shaft) และรองรับการหมุนด้วยที่รองรับการหมุน (Bearing) ตัวอาร์เมเจอร์ทำจากเหล็กแผ่นบางๆ อัดซ้อนกัน ถูกเซาะร่องออกเป็นส่วนๆ เพื่อไว้พันขดลวดอาร์เมเจอร์ (Armature Winding) ขดลวดอาร์เมเจอร์เป็นขดลวดอาบน้ำยาฉนวน ร่องขดลวดอาร์เมเจอร์จะมีขดลวดพันอยู่และมีลิ่มไฟเบอร์อัดแน่น ขึนขดลวดอาร์เมเจอร์ไว้ ปลายขดลวดอาร์เมเจอร์ต่อไว้กับคอมมิวเตเตอร์ อาร์เมอเจอร์ผลักดันของสนามแม่เหล็กทั้งสอง ทำให้อาร์เมเจอร์หมุนเคลื่อนที่
5. คอมมิวเตเตอร์ (Commutator)คือส่วนเคลื่อนที่อีกส่วนหนึ่ง ถูกยึดติดเข้ากับอาร์เมเจอร์และเพลาร่วมกัน คอมมิวเตเตอร์ทำจากแ่ท่งทองแดงแข็งประกอบเข้าด้วยกันเป็นรูปทรงกระบอก แต่ละแท่งทองแดงของคอมมิวเตเตอร์ถูกแยกออกจากกันด้วยฉนวนไมก้า (Mica) อาร์เมเจอร์ คอมมิวเตเตอร์ทำหน้าที่เป็นขั้วรับแรงดันไฟตรงที่จ่ายมาจากแปรงถ่าน เพื่อส่งไปให้ขดลวดอาร์เมอร์
6. แปรงถ่าน (Brush) คือ ตัวสัมผัสกับคอมมิวเตเตอร์ ทำเป็นแท่งสี่เหลี่ยมผลิตมาจากคาร์บอนหรือแกรไฟต์ผสมผงทองแดง เพื่อให้แข็งและนำไฟฟ้าได้ดี มีสายตัวนำต่อร่วมกับแปรงถ่านเพื่อไปรับแรงดันไฟตรงที่จ่ายเข้ามา แปรงถ่านทำหน้าที่รับแรงดันไฟตรงจกแหล่งจ่าย จ่ายผ่านไปให้คอมมิวเตเตอร์

รูปแบบการทำงานของมอเตอร์ Motor

รูปแบบการทำงานเบื้องต้นของมอเตอร์ไฟฟ้ากระแสตรง มีแรงดันไฟตรงจ่ายผ่านแปรงถ่านไปคอมมิวเตเตอร์ ผ่านไปให้ขดลวดตัวนำที่อาร์เมเจอร์ ทำให้ขดลวดอาร์เมเจอร์เกิดสนามแม่เหล็กไฟฟ้าขึ้นมา ทางด้านซ้ายมือเป็นขั้วเหนือ (N) และด้านขวาเป็นขั้วใต้ (S) เหมือนกับขั้วแม่เหล็กถาวรที่วางอยู่ใกล้ๆ เกิดอำนาจแม่เหล็กผลักดันกัน อาร์เมเจอร์หมุนไปในทิศทางตามเข็มนาฬิกา พร้อมกับคอมมิวเตเตอร์หมุนตามไปด้วย แปรงถ่านสัมผัสกับส่วนของคอมมิวเตเตอร์ เปลี่ยนไปในอีกปลายหนึ่งของขดลวด แต่มีผลทำให้เกิดขั้วแม่เหล็กที่อาร์เมเจอร์เหมือนกับชั้วแม่เหล็กถาวรที่อยู่ใกล้ๆอีกครั้ง ทำให้อาร์เมเจอร์ยังคงถูกผลักให้หมุนไปในทิศทางตามเข็มนาฬิกาตลอดเวลา เกิดการหมุนของอาร์เมเจอร์คือมอเตอร์ไฟฟ้าทำงาน
