ปั๊มไดอะแฟรม AODD -Chempro
ทนสารเคมี-ของเหลวหนืด
ใช้กับงานในพื้นที่ไวไฟได้
- ไม่ใช้ไฟฟ้า
- ปรับอัตราการไหลและแรงดันได้
- ไม่มีไดนามิกซีล Run dry ได้
- ไม่ทำลายโครงสร้างของเหลว
ใช้กับของเหลวได้หลากหลาย
อุตสาหกรรมอาหาร
ใช้ในการสูบของเหลวหรือของหนืด เช่น เนยถั่ว แตงกวาดอง มันบด ไส้กรอกขนาดเล็ก แยม น้ำเชื่อมแอปเปิ้ล ช็อกโกแลต วัตถุดิบของน้ำหอม มอลต์ ยีสต์ น้ำเชื่อม กากน้ำตาล เป็นต้น
อุตสาหกรรมสี
ใช้ในการสูบของเหลวประเภทสี เรซิน ฯลฯ
อุตสาหกรรมกาว
ใช้ในการสูบกาวทุกชนิด
อุตสาหกรรมเซรามิก
ใช้ในการสูบของเหลวประเภทเคลือบ กระเบื้อง เซรามิก หรือเคลือบเครื่องปั้นดินเผา
อุตสาหกรรมเหมืองแร่
ใช้หลังการเจาะน้ำมันเพื่อสูบน้ำหรือโคลนจากเหมือง อุโมงค์ การแต่งแร่ การสูบตะกอน ปูนซีเมนต์ หรือปูนเกราท์
อุตสาหกรรมเคมี
ใช้สูบของเหลวประเภทอิมัลชัน ยาง น้ำมัน โคลน จาระบี ของเหลวไวไฟ มีพิษ หรือกัดกร่อนสูง รวมถึงกรด ด่าง และของเหลวที่มีความหนืด
อุตสาหกรรมสิ่งแวดล้อม / ระบบบำบัดน้ำเสีย
ใช้ในการกรองแรงดัน สูบน้ำเสีย โคลน หรือของเหลวในระบบบำบัด
อุตสาหกรรมเดินเรือ
ใช้ในการสูบน้ำเสีย น้ำมันสำหรับเรือบรรทุกน้ำมัน หรือเรือบรรทุกสินค้า

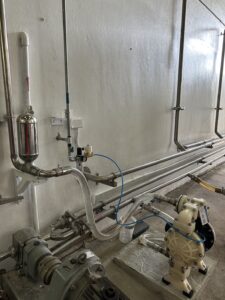

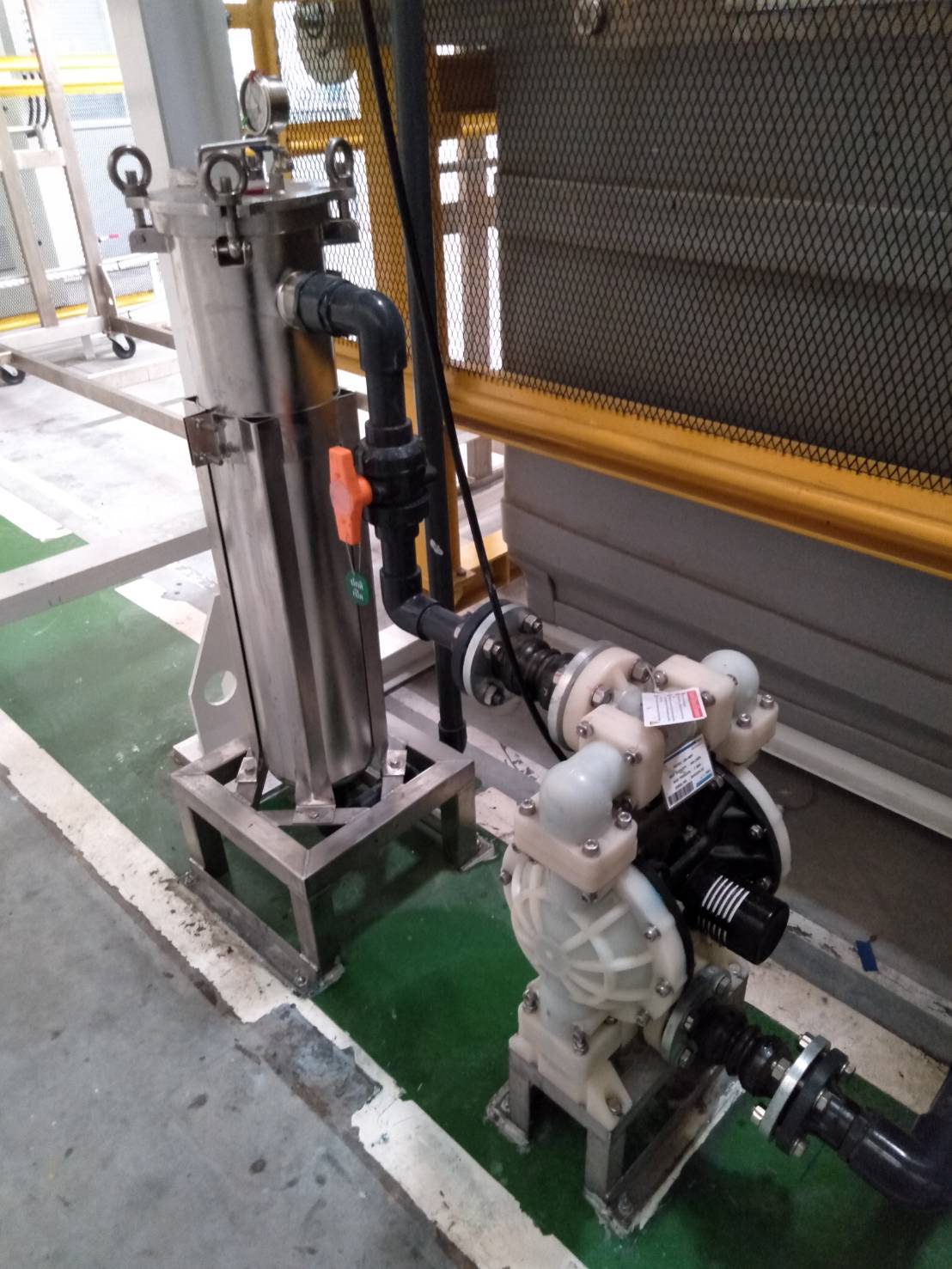

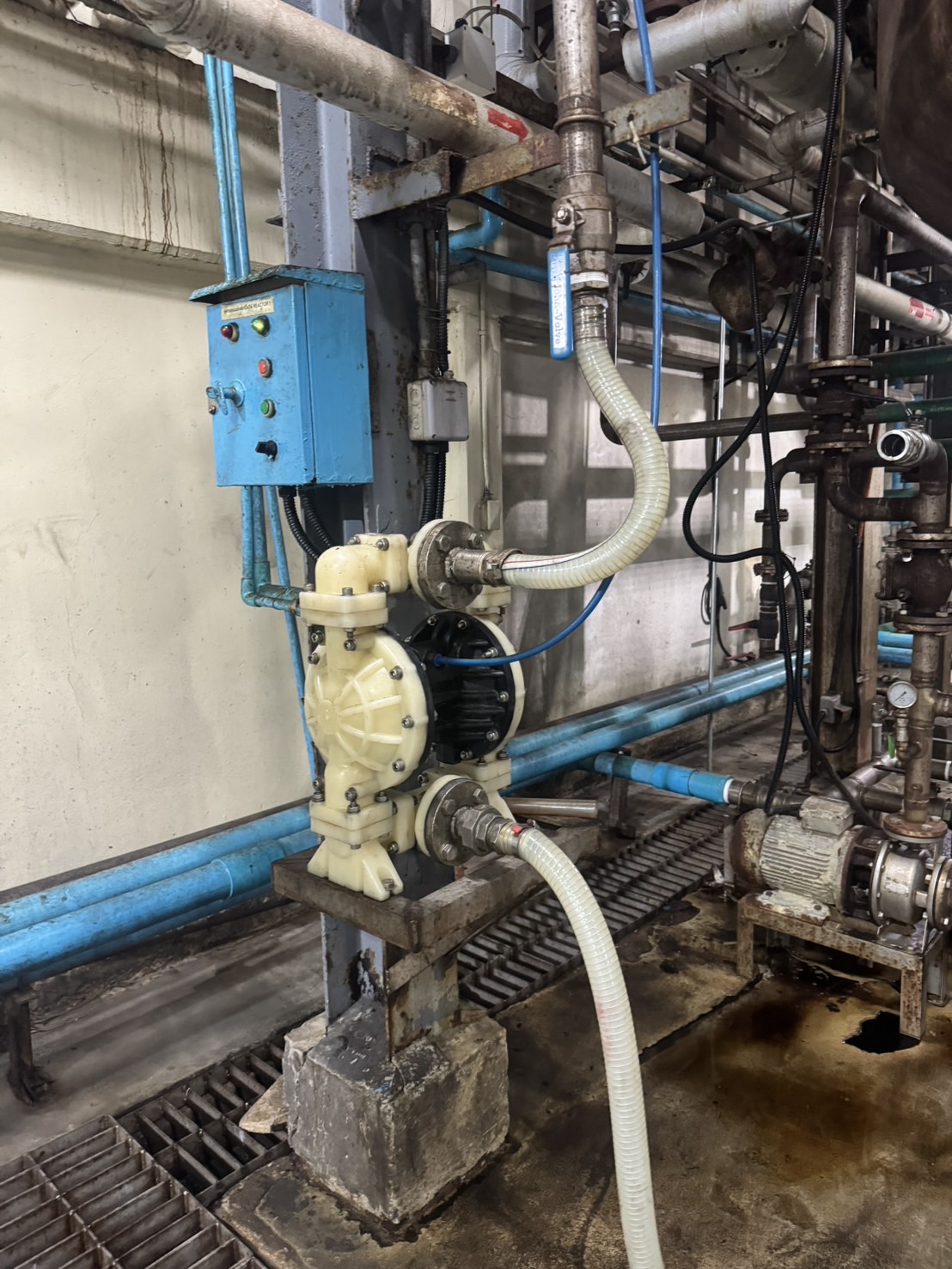

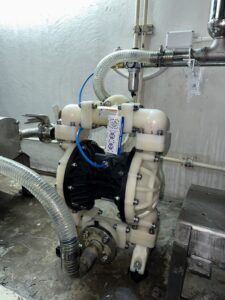

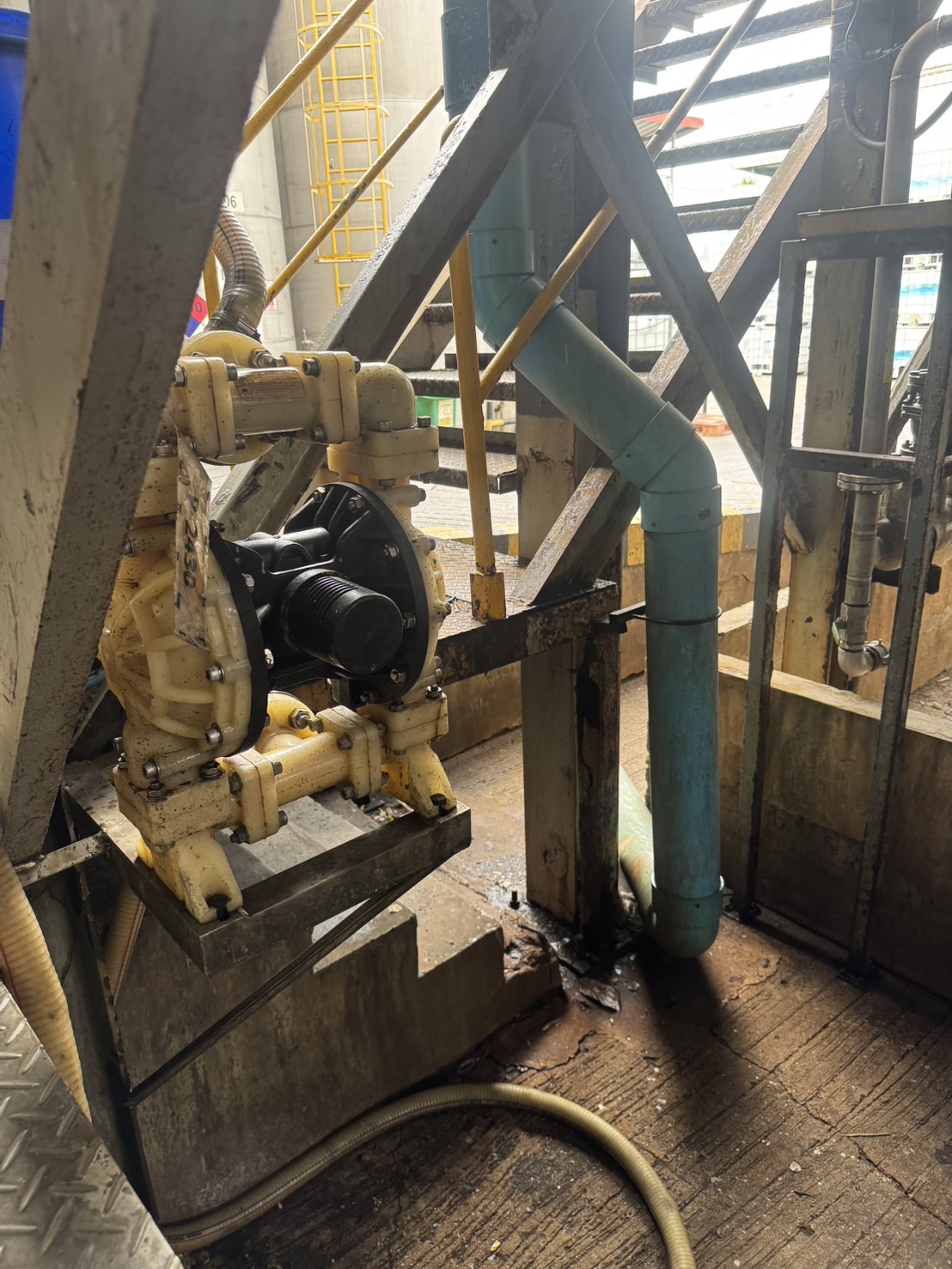

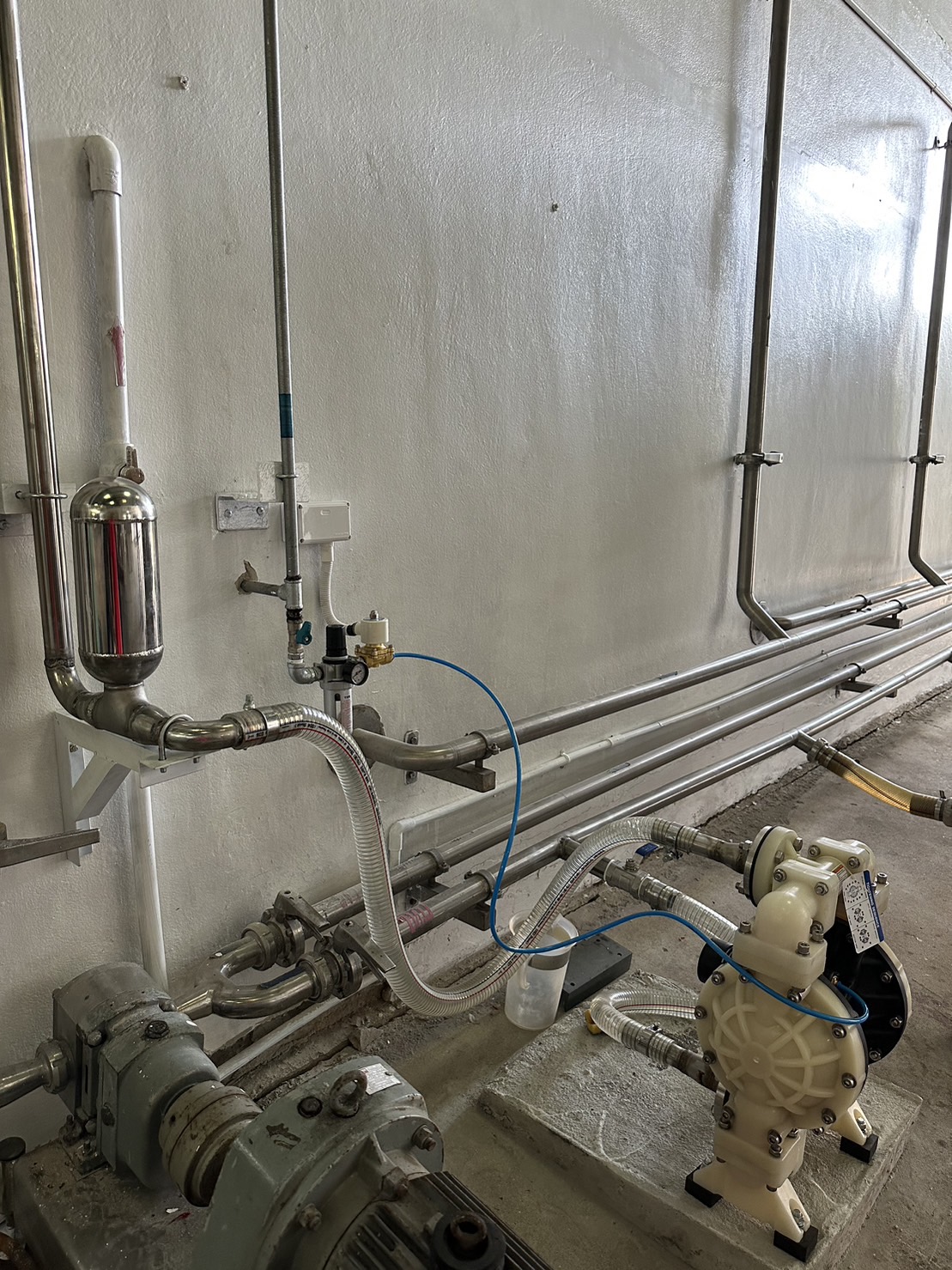

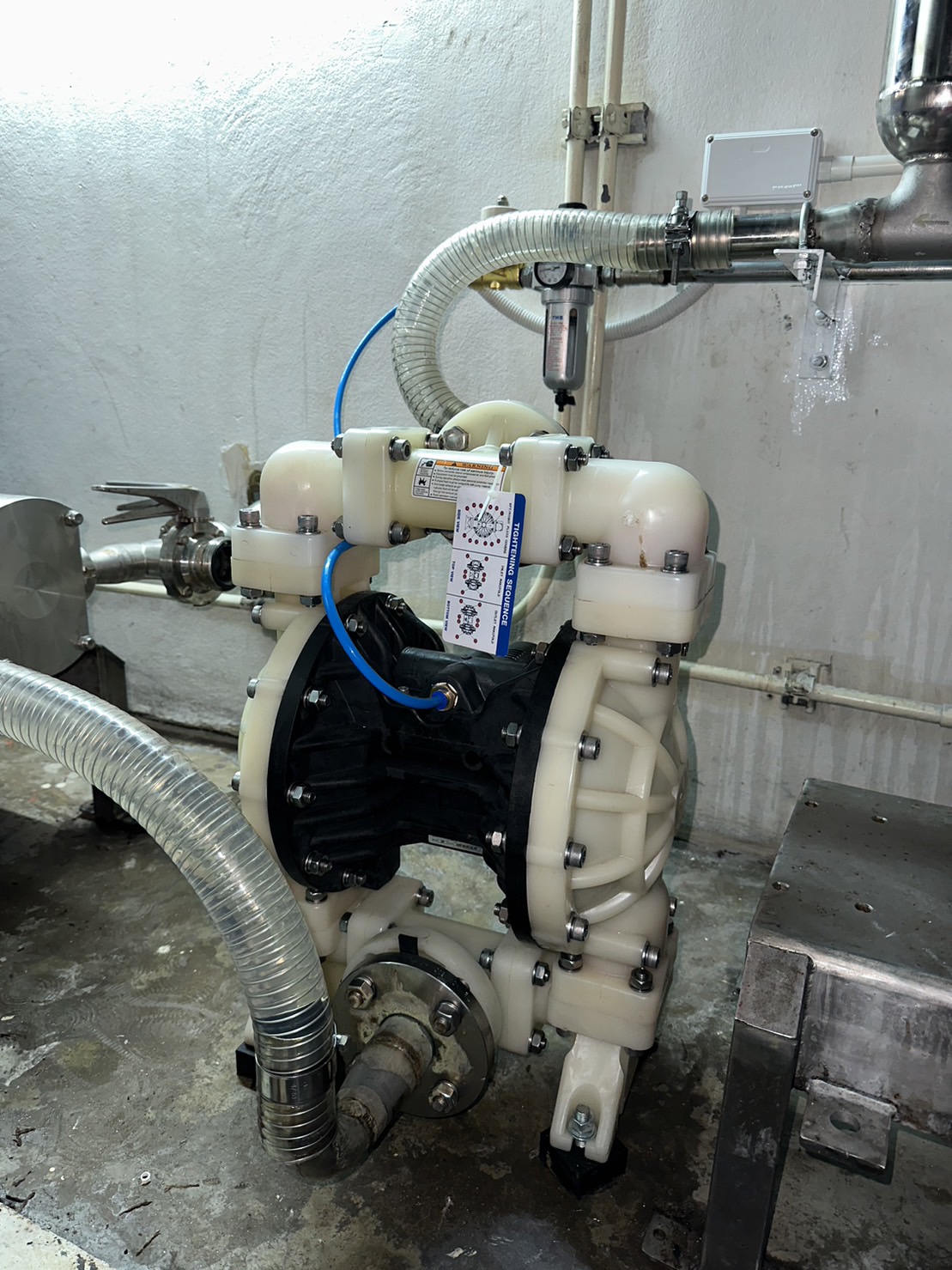

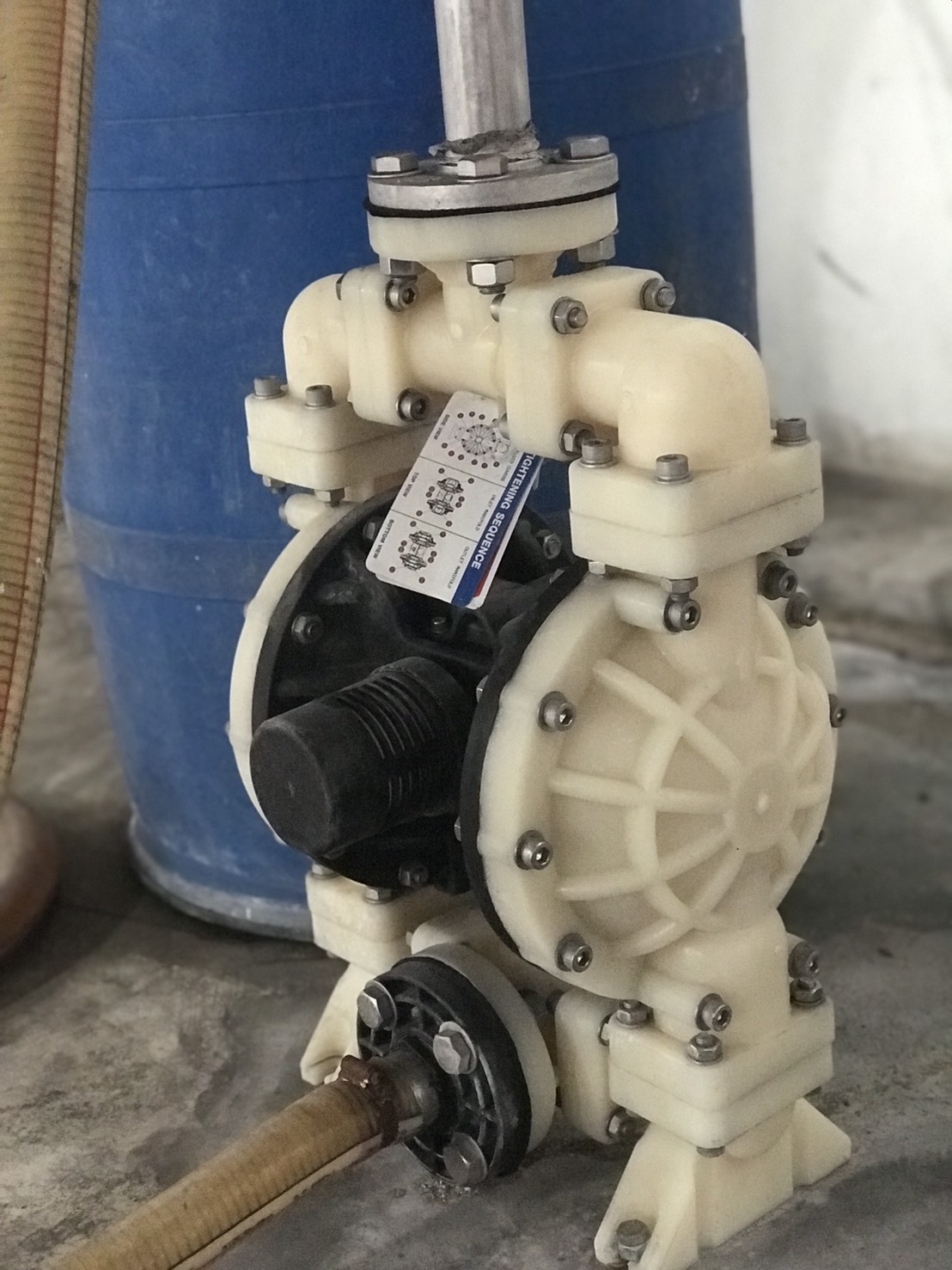

ทดสอบการใช้งานปั๊มไดอะแฟรม
คุณลักษณะของปั๊มไดอะแฟรม Chempro

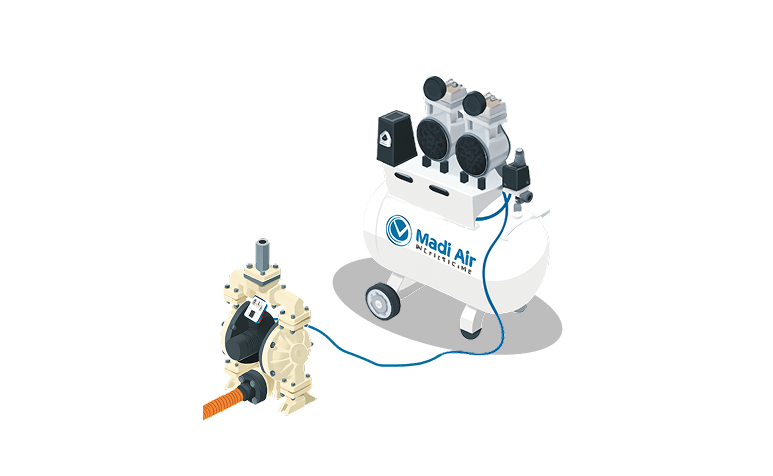

ขับเคลื่อนด้วยลม
ใช้พลังงานจากแรงดันอากาศแทนมอเตอร์ไฟฟ้า เหมาะสำหรับงานสูบจ่ายของเหลวที่มีความหนืดสูงหรือมีความไวต่ออุณหภูมิ
ออกแบบแบบชิ้นเดียว
(One-piece design)

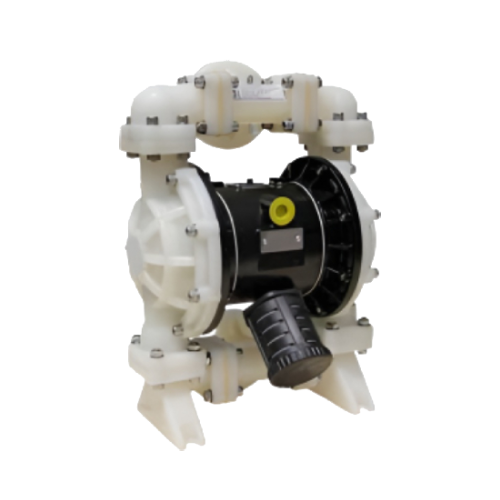

บล็อกกลางผลิตจากวัสดุ PP แข็งแรง ทนต่อการกัดกร่อน เหมาะสำหรับสารเคมีและของเหลวที่มีฤทธิ์กัดกร่อน
วาล์วลมแบบโมดูลาร์
(Modular air valve)
ดีไซน์แยกออกจากตัวเครื่อง สามารถบำรุงรักษาได้
ลูกวาล์วป้องกันไหลย้อนกลับ
(Valve ball & Valve seat)
ออกแบบให้ปิดสนิท ป้องกันไม่ให้ของเหลวไหนย้อนกลับ
ชุดทางดูด–จ่ายแบบสามส่วน
(Three-section manifold)
ทำงานได้คงที่ ช่วยลดแรงสั่นสะเทือนขณะทำงาน
ใบรับรองมาตรฐาน
ATEX Certified
Marking: II 2 G/D Ex h T5

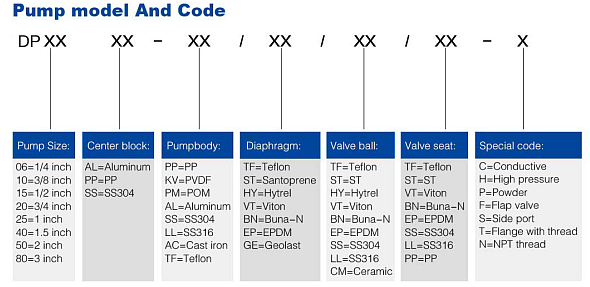

Models: DP06 / DP10 / DP15 / DP20 / DP25 / DP40 / DP50 / DP80
FDA Registered Facility
Facility ID: 658209855
Verified: Apr 13, 2025
คุณสมบัติเด่นที่ได้รับรอง
ATEX (กันระเบิด)
- เหมาะกับพื้นที่ไวไฟ เช่น สี ตัวทำละลาย น้ำมัน
- ผ่านมาตรฐานยุโรป Directive 2014/34/EU
- ช่วยลดความเสี่ยงไฟไหม้หรือประกายไฟ
- เหมาะสำหรับโรงงานเคมี สี กาว และสารตัวทำละลาย
FDA (งานอาหารและยา)
- วัสดุ Food Grade สำหรับของเหลวสัมผัสภายใน
- ปลอดภัยสำหรับอาหาร น้ำดื่ม เวชภัณฑ์
- ผู้ผลิตขึ้นทะเบียนกับ US FDA ถูกต้อง
- เหมาะสำหรับโรงงานอาหาร เครื่องดื่ม เครื่องสำอาง
การรับประกันสินค้า CHEMPRO
ใช้สารเคมีเข้ากันกับปั๊ม
ตามเอกสาร
เกิดความเสียหาย
จากการผลิต
เกิดความเสียหาย
จากวัสดุชำรุด
เกิดความเสียหาย
หากใช้งานอย่างถูกต้อง
การรับประกันอย่างไรบ้าง
- การรับประกันขึ้นอยู่กับประเภทสารเคมีที่ใช้งาน
- ตรวจสอบความเข้ากันได้ของสารเคมีกับปั๊มตามเอกสาร Chemical Guide
- กรณีสารเคมีไม่อยู่ใน Chemical Guide ต้องแจ้งตัวแทนจำหน่ายล่วงหน้า
- หากไม่แจ้ง สินค้าจะหมดการรับประกันทันที
- นโยบายคุ้มครองสินค้าที่จำหน่ายก่อนและหลังประกาศ
สิ่งที่ครอบคลุมการรับประกัน
- ความเสียหายจากการผลิต (Manufacturing Defect)
- ความเสียหายจากวัสดุชำรุด (Material Defect)
- ความเสียหายจากปั๊มเมื่อใช้งานถูกต้องตาม Chemical Guide
สิ่งที่ไม่ครอบคุมการรับประกัน
- ใช้กับสารเคมีที่ไม่อยู่ใน Chemical Guide
- ใช้งานผิดประเภท
ตัวอย่างลักษณะการทำงานของไดอะแฟรมปั๊ม
แผ่นปั๊มไดอะแฟรม - AODD
เทฟลอน
Teflon/PTFE
4.4ºC – 176.6ºC
ทนต่อสารเคมี กรด-ด่าง และตัวทำละลายได้ดีที่สุด แต่มีความทนทานในการสึกหรอต่ำ ยืดหยุ่นน้อย
แซนโตพรี
Santoprene
-28.9ºC – 104.4ºC
ราคาย่อมเยาว์ ทนการขีดข่วนได้ดี เหมาะสำหรับสารเคมีกรดด่างเจือจางถึงระดับปานกลาง ไม่ควรใช้กับตัวทำละลาย หรือของเหลวประเภทน้ำมัน
ไวตัน
Viton
-40ºC – 176.6ºC
ทนการกัดกร่อนได้ดีเยี่ยม เหมาะกับการใช้งานกับของเหลว ประเภทน้ำมัน ทนต่อการซึมผ่านของก๊าซ
ไฮทิว
Hytrel
-28.9ºC – 104.4ºC
ทนต่อการสึกหรอได้ดี เหมาะกับการใช้งานกับน้ำมัน หรือของเหลวที่มีค่าเป็นกลาง ไม่ควรใช้กับตัวทำละลาย
ดีไซน์แยกอิสระ สะดวกต่อการบำรุงรักษาขณะใช้งาน
 |  |  |  |  |  | |
| รุ่น | DP06 | DP15 | DP25 | DP40 | DP50 | DP80 |
| ระยะดูด (dry) | 2.1 | 4 | 4 | 5 | 5 | 5 |
| ระยะดูด (wet) | 3.7-6.4 | 7.6 | 8 | 8 | 8 | 8 |
| ขนาดตะกอนที่ปั๊มสามารถดูดได้ (มม.) | 1.6 | 2.5 | 4 | 5 | 6 | 9.4 |
| ขนาดท่อดูด/ท่อส่ง (นิ้ว) | 1/4 | 1/2 | 1 | 1 1/2 | 2 | 3 |
| ขนาดช่องอากาศเข้า (นิ้ว) | 1/4 | 3/8 | 1/2 | 1/2 | 1/2 | 3/4 |
| ค่าความหนืด (cP) | 5,000 | 5,000 | 10,000 | 15,000 | 20,000 | 25,000 |
| ปริมาณการไหลสูงสุด (ลิตร/นาที) | 27 | 57 | 157 | 358 | 587 | 1060 |
| ระยะส่งสูงสุด (เมตร) | 70 | 84 | 84 | 84 | 84 | 84 |
| แรงดันอากาศที่รับได้ | 7 | 8.4 | 8.4 | 8.4 | 8.4 | 8.4 |
